FKS3J011003A00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 1nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 630V 300V 通孔安装 13mm*3mm*9mm
供应商型号: AL-FKS3J011003A00KSSD
供应商: 海外现货
标准整包数: 1

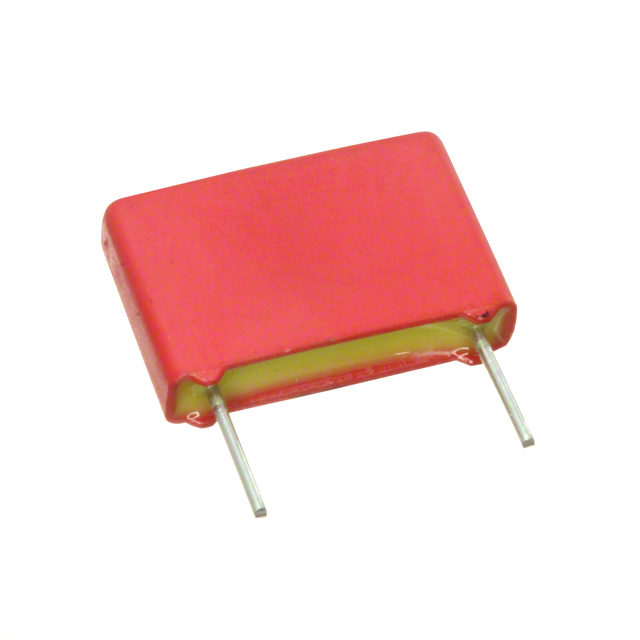

WIMA 薄膜电容 FKS3J011003A00KSSD

FKS3J011003A00KSSD概述

    WIMA FKS 3 聚酯薄膜电容器技术手册解析

    产品简介


    WIMA FKS 3 是一款专为脉冲应用设计的聚酯(PET)薄膜/箔电容器,适用于宽泛的直流应用。其典型应用包括耦合和去耦电路,适合工业自动化、通信设备及电源管理等领域。该电容器采用PET薄膜作为介质,具有优异的耐热性、稳定性和可靠性。

    技术参数


    | 参数类别 | 具体数值 |

    | 容量范围 | 1000 pF 至 0.22 mF |
    | 额定电压 | 100 VDC 至 630 VDC |
    | 绝缘电阻 | ≥ 1 × 10^5 MΩ (测量电压:100 V, 1 分钟) |
    | 损耗角正切(tanδ) | 1 kHz: ≤ 7 × 10^-3 |
    10 kHz: ≤ 15 × 10^-3 |
    100 kHz: ≤ 20 × 10^-3 |
    | 工作温度范围 | -55°C 至 +100°C |
    | 温度稳定性 | ± 20%, ± 10%, ± 5% |
    | 推荐焊接温度 | 聚酯:预热≤125°C,焊接≤135°C |
    聚丙烯:预热≤100°C,焊接≤110°C |

    产品特点和优势


    1. 卓越的脉冲性能:FKS 3 专为高频率脉冲应用设计,具备快速响应和长期稳定性能。
    2. 环保合规:完全符合RoHS 2011/65/EU指令,不含有害物质。
    3. 耐高温性能:可在高达100°C的工作环境中稳定运行,支持更高的温度操作。
    4. 多种封装尺寸:提供从1000 pF到0.22 mF的多种容值,满足多样化设计需求。

    应用案例和使用建议


    1. 典型应用:
    - 工业控制设备中的耦合电路。
    - 开关电源中的滤波和去耦电路。
    - 通信设备中的阻抗匹配电路。
    2. 使用建议:
    - 在脉冲应用中,确保电容器所承受的最大脉冲上升时间不超过1000 V/μs。
    - 根据具体温度条件调整工作电压,防止因过温降额导致失效。
    - 使用双波峰焊接工艺时,确保焊料温度不超过260°C,持续时间5秒以内。

    兼容性和支持


    - FKS 3 支持标准的PCM接口,可用于自动贴装和插件式设备。
    - 厂商提供全面的技术支持和售后保障,确保客户使用无忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后外观不良 | 检查焊接温度和时间是否符合规范 |
    | 电容值异常 | 确保测试仪器校准正确,重新测量 |
    | 长期运行发热 | 检查环境温度是否超出工作范围 |

    总结和推荐


    WIMA FKS 3 聚酯薄膜电容器凭借其卓越的脉冲性能、稳定的电气特性及广泛的温度适应能力,成为工业和通信领域的理想选择。其环保设计和多种封装选项使其在市场上具有极高的竞争力。我们强烈推荐此款电容器用于需要高可靠性的关键应用场合。
    结论:推荐使用WIMA FKS 3,适合需要高性能电容的各类工业和通信设备设计。

FKS3J011003A00KSSD参数

参数
电容值 1nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 630V
长*宽*高 13mm*3mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FKS3J011003A00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

FKS3J011003A00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA FKS3J011003A00KSSD FKS3J011003A00KSSD数据手册

FKS3J011003A00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
