首页  >  产品百科  >  MKX2AW12202C00KSSD

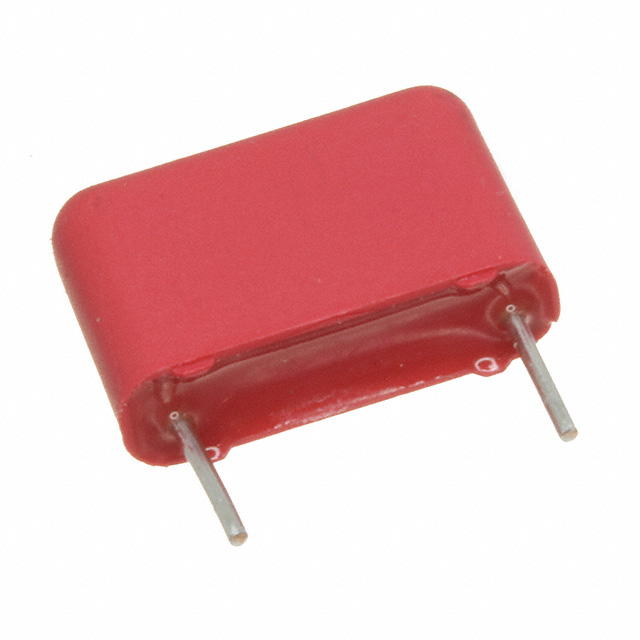

MKX2AW12202C00KSSD

产品分类: 薄膜电容
厂牌: WIMA
产品描述: 2.2nF ±10% 聚丙烯 630V 305V 通孔安装 10mm*4mm*9mm
供应商型号: 1928-1765-ND
供应商: Digi-Key
标准整包数: 1
WIMA 薄膜电容 MKX2AW12202C00KSSD

MKX2AW12202C00KSSD概述

    # WIMA MKP-X2 Polypropylene Film Capacitor 技术手册

    产品简介


    基本介绍
    WIMA MKP-X2 是一款专门设计用于射频干扰(RFI)抑制的金属化聚丙烯薄膜电容器。它属于 X2 类别的电容器,旨在满足电磁兼容性(EMC)法规的需求。这些电容器适用于交流电网中相线与中性线之间或者相线导体之间的连接,能够在脉冲峰值电压达到 2.5 kV 的条件下可靠运行。
    主要功能与应用领域
    - 主要功能: 自修复功能,高干扰抑制能力,低等效串联电阻(ESR),符合 RoHS 2011/65/EU 规范。
    - 应用领域: 电源滤波、EMI 滤波器、家用电器及工业设备中的安全认证要求的应用场合。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 305 VAC |
    | 容量范围 | 1000 pF 至 10 mF |
    | 测量电压 | 100 V,持续时间:1 分钟 |
    | 绝缘电阻 | ≥ 1.5 × 10⁴ MΩ·F(C=0.33 μF) |
    | 最大脉冲上升时间 | 100 V/ms(根据 IEC 60384-14) |
    | 测试电压 | 1.0 μF 时,2260 VDC(2 秒);0.33 μF 时,1800 VDC(2 秒) |
    | 工作温度范围 | -55°C 至 +105°C |
    | 平均无故障寿命 | ≥ 300,000 小时 |
    | 失效率 | ≤ 2 FIT(每小时故障率) |

    产品特点和优势


    1. 自修复功能: 在极端过压情况下,内部受损部分能够自我恢复,提高可靠性。
    2. 高干扰抑制能力: 优异的衰减性能和低 ESR 特性确保高效的 RFI 滤波效果。
    3. 环保材料: 使用环保型材料,符合 RoHS 标准,减少对环境的影响。
    4. 广泛适用性: 宽广的工作电压范围及温度区间使其适应多种复杂应用需求。

    应用案例和使用建议


    应用案例
    - 家庭设备: 如冰箱、洗衣机等需要符合 EMC 法规的家用电器。
    - 工业设备: 包括电机控制、开关电源和工业自动化系统。
    - 汽车电子: 用于车载电源模块的噪声过滤。
    使用建议
    - 正确安装位置: 确保电容器位于容易散热的位置,并避免高温区域。
    - 连接方式: 使用适当的引脚长度以防止机械应力影响性能。
    - 电路布局: 良好的布线可降低寄生电感和电阻的影响,增强整体效果。

    兼容性和支持


    兼容性
    - 支持通过焊接方式固定于印刷电路板上,提供多种尺寸选择。
    - 与大多数主流 SMD 生产线兼容,方便集成到自动化生产流程中。
    支持服务
    - 提供详尽的技术文档和技术支持服务。
    - 定期更新产品规格以满足不断变化的技术标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容器失效 | 检查焊接工艺是否符合规范,必要时更换电容器 |
    | 脉冲损坏 | 减少系统脉冲电压水平或使用更高耐压值的型号 |
    | 温度过高 | 改善散热措施,如增加风扇或调整安装位置 |

    总结和推荐


    综合评价
    WIMA MKP-X2 以其出色的自修复能力和高可靠性成为 RFI 滤波领域的优选产品。其符合严格的国际标准,并拥有卓越的抗干扰性能,特别适合需要严格 EMC 认证的应用场景。
    推荐意见
    对于需要高效 RFI 滤波解决方案的客户,我们强烈推荐 WIMA MKP-X2。无论是在家用电器还是工业设备中,这款电容器都能提供稳定可靠的性能表现。
    注: 本文内容基于所提供的 PDF 文件提取和整理,若有进一步疑问请咨询官方技术支持。

MKX2AW12202C00KSSD参数

参数
电容值 2.2nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 10mm*4mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

MKX2AW12202C00KSSD厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

MKX2AW12202C00KSSD数据手册

厂牌 PDF简要描述 下载
WIMA 薄膜电容 WIMA MKX2AW12202C00KSSD MKX2AW12202C00KSSD数据手册

MKX2AW12202C00KSSD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6785 ¥ 5.7333
10+ $ 0.4554 ¥ 3.8481
50+ $ 0.3357 ¥ 2.8364
100+ $ 0.2939 ¥ 2.4596
500+ $ 0.2404 ¥ 2.0116
1000+ $ 0.2224 ¥ 1.8608
4000+ $ 0.1932 ¥ 1.6167
8000+ $ 0.1814 ¥ 1.518
库存: 3958
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.73
直接购买
加入购物车
