105-0810-001

产品分类: 其他工具
厂牌: WIMA

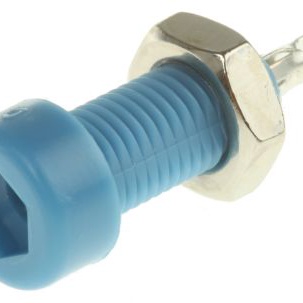

产品描述: WIMA 2mm测试插座, 蓝色, 10A, 焊接式, 25.78mm长, 镀锡
供应商型号: 1029311
供应商: 欧时
标准整包数: 10
WIMA 其他工具 105-0810-001

105-0810-001概述


    产品简介


    Tip Jacks Insulated Standard 是一款专为测试设备、电源供应器及电气仪器连接设计的电子元器件。该产品主要应用于需要高可靠性和电气性能的应用场合。通过磷青铜材料制成的接触件,确保了稳定的电连接和高强度的机械性能。

    技术参数


    | 参数 | 规格 |

    | 接触材质 | 磷青铜 |
    | 表面处理 | 亮锡 |
    | 基体材料 | 尼龙6/6(符合ASTM D4066标准)|
    | 固定硬件 | 镍镀层螺母(未组装状态)|
    | 螺纹强度 | 4.0 lb.in (4.5 kg.cm)|
    | 面板厚度 | 最大可达 0.437 英寸(11.10 毫米)|
    | 电流额定值 | 10 安培 |
    | 击穿电压 | 最小 5700 Vrms |
    | 接触电阻 | 最大 0.010 欧姆 |
    | 接触至面板电容 | 2 pF 标称 |

    产品特点和优势


    Tip Jacks Insulated Standard 的独特功能和优势包括:
    - 使用形成接触,带有槽孔终端,便于连接和固定;
    - 六角螺纹头,直径 0.188 英寸(4.77 毫米),使得安装更加方便;
    - 尼龙基体材料,符合UL认证,具有自熄特性,提升安全性和耐用性。

    应用案例和使用建议


    该产品广泛用于测试设备、电源供应器和电气仪器的连接,例如在实验室环境中进行各种电气测试。对于使用该产品时,建议按照厂商提供的安装指南进行安装,确保面板厚度不超过最大限制,避免损伤设备。如果需要更换或维修,应先断开电源并按照规范操作,以保证安全性。

    兼容性和支持


    目前没有提及与特定设备或组件的具体兼容性信息。但是,产品提供尼龙头螺母(未组装状态),适用于多种类型的面板,提高了通用性。厂商通常会提供必要的技术支持和维护服务,具体可以联系制造商获取更多信息。

    常见问题与解决方案


    根据技术手册中的信息,整理出以下几个可能遇到的问题及其解决方案:
    1. 安装时遇到螺纹损坏
    - 解决方案:重新检查面板厚度是否超过限制,必要时调整厚度或使用合适的适配器。

    2. 接触不良导致电路不稳定
    - 解决方案:清洁接触点,确保接触良好;确认接触电阻在规定范围内,否则需更换新部件。
    3. 出现击穿电压异常
    - 解决方案:检查所有连接是否正确无误,确保设备接地良好;如有需要,联系厂商进行进一步诊断。

    总结和推荐


    Tip Jacks Insulated Standard 在多个方面展现了卓越的性能,特别适合于需要稳定且可靠的电气连接的应用场合。其出色的耐热性和自熄性提高了设备的安全性。总体来说,该产品是一款性价比高、适用广泛的电子元器件,值得在相关项目中优先考虑采用。

105-0810-001参数

参数
长*宽*高 25.78mm(长度)

105-0810-001厂商介绍

WIMA公司是德国的一家专业生产电容器的公司,成立于1921年,拥有超过90年的历史。WIMA以其高品质和可靠性在电容器领域享有盛誉。

WIMA的主营产品主要分为以下几类:
1. 聚丙烯电容器:适用于音频、电源、滤波等应用。
2. 聚酯电容器:适用于高频应用,如射频和通信设备。
3. 聚碳酸酯电容器:适用于高压、高电流应用,如电力系统。
4. 陶瓷电容器:适用于高频、高稳定性应用,如电子设备。

WIMA的产品广泛应用于以下领域:
1. 音频和音乐设备:如扬声器、放大器、混音器等。
2. 电源和能源管理:如电源转换器、逆变器、太阳能系统等。
3. 工业和自动化:如电机驱动、传感器、控制系统等。
4. 通信和信息技术:如基站、服务器、网络设备等。

WIMA的优势在于:
1. 高品质:所有产品均在德国制造,符合严格的质量标准。
2. 可靠性:WIMA电容器以其长寿命和高稳定性而闻名。
3. 定制服务:WIMA提供定制解决方案,满足客户的特定需求。
4. 创新:WIMA不断研发新技术,以满足市场的变化和需求。

105-0810-001数据手册

厂牌 PDF简要描述 下载
WIMA 其他工具 WIMA 105-0810-001 105-0810-001数据手册

105-0810-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
