1980660000

厂牌: WEIDMüLLER
产品描述:
供应商型号: U-1980660000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1980660000

1980660000概述

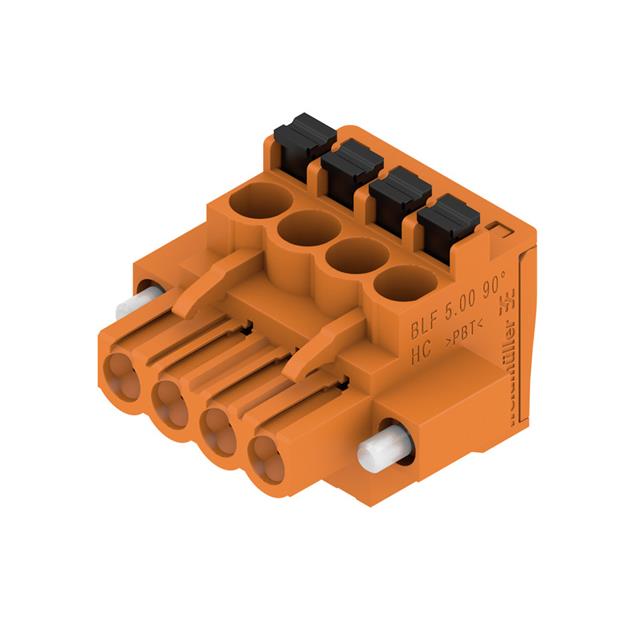

    高质量文章:BLF 5.00/04/90F SN OR BX PCB插件连接器

    1. 产品简介


    BLF 5.00/04/90F SN OR BX 是一种适用于PCB(印刷电路板)的插件连接器,具有PUSH IN式弹簧接触设计。它的主要功能是实现可靠且便捷的导线连接,特别适合于工业自动化、机械设备和家用电器等领域。该产品提供不同数量的触点选项,便于根据具体应用需求选择最合适的型号。

    2. 技术参数


    - 类型: PCB插件连接器
    - 接口类型: PUSH IN
    - 接线方向: 90°
    - 触点数: 4
    - 引脚间距: 5.00/5.08 mm (0.197/0.200英寸)
    - 适配导线范围:
    - 最小截面积: 0.13 mm²
    - 最大截面积: 3.31 mm²
    - 最小导线直径 (固态): 0.2 mm²
    - 最大导线直径 (固态): 2.5 mm²
    - 最小导线直径 (绞合): 0 mm²
    - 最大导线直径 (绞合): 2 mm²
    - 适用标准:
    - EN 60999: ø 2.4 mm x 1.5 mm
    - IEC: 400 V, 320 V, 250 V
    - UL 1059: 300 V, 10 A
    - CSA: 300 V, 10 A
    - 认证机构: CSA; CURUS
    - 保护等级: DIN VDE 0470 IP 20

    3. 产品特点和优势


    - PUSH IN设计: 这种设计使连接更为快速和方便,减少安装时间和错误的可能性。
    - 高电流承载能力: 即使在较高温度下也能保持稳定的电流传输,确保安全和高效运行。
    - 多样的导线兼容性: 支持多种尺寸的导线,适用于广泛的工业和家用设备。
    - 高可靠性: 经过严格的测试和认证,满足各种应用的需求。

    4. 应用案例和使用建议


    - 应用案例: 在一台自动化的机械控制系统中,需要一个能够处理多种规格导线的可靠连接器。BLF 5.00/04/90F SN OR BX 可以轻松连接各种规格的导线,保证系统的稳定运行。
    - 使用建议:
    - 确保导线在连接前已正确剥皮,避免损伤内部结构。
    - 使用合适的螺丝刀进行操作,以确保可靠的接触。
    - 定期检查连接器的状态,确保没有氧化或其他污染物影响连接性能。

    5. 兼容性和支持


    - 兼容性: 该产品与其他相同规格的PCB插件连接器完全兼容,可以用于多种不同的电路设计。
    - 支持服务: 厂商提供全面的技术支持,包括安装指导、故障排除以及维护服务。

    6. 常见问题与解决方案


    - 问题: 导线无法正常插入连接器。
    - 解决方案: 检查导线剥皮长度是否符合要求,确保没有损坏导线。
    - 问题: 连接器出现松动现象。
    - 解决方案: 确认螺丝刀使用标准,确保紧固到位。

    7. 总结和推荐


    综上所述,BLF 5.00/04/90F SN OR BX是一款可靠且多功能的PCB插件连接器,特别适合需要高性能连接解决方案的应用场合。其便捷的PUSH IN设计和广泛的应用范围使其在市场上具有较强的竞争力。我们强烈推荐此产品用于需要高度可靠连接的电子设备中。

1980660000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

1980660000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1980660000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1980660000 1980660000数据手册

1980660000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.751 ¥ 14.8835
库存: 180
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 893.01
直接购买
加入购物车
