1501260000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1501260000
供应商: 期货订购
标准整包数: 1

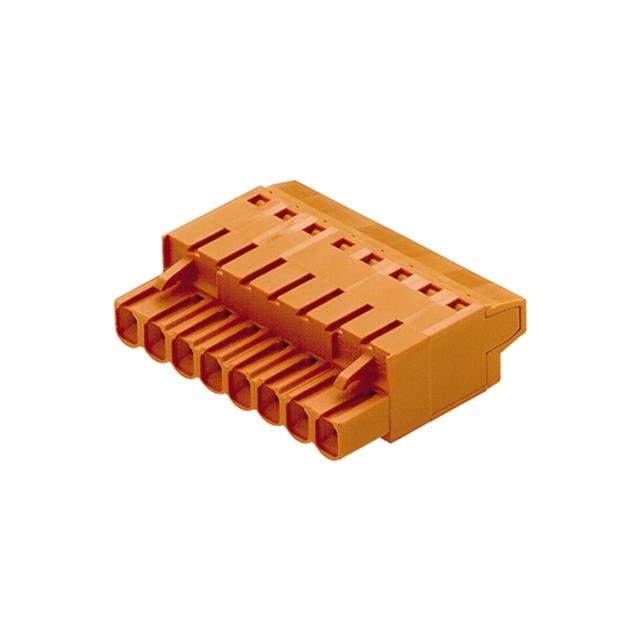

WEIDMüLLER 接线座- 接头/插头和插口 1501260000

1501260000概述

    # 产品技术手册:BLT 5.08/19 SN OR

    产品简介


    基本介绍
    BLT 5.08/19 SN OR 是一款适用于印刷电路板(PCB)连接系统的插接式连接器。该连接器采用顶部连接(TOP connection),拥有19个触点,主要用于需要高密度连接的应用场合。它在工业自动化、通信设备、仪器仪表及电力系统等领域中有着广泛的应用。
    主要功能
    - 实现 PCB 之间的电气连接
    - 支持多股导线和单股导线的连接
    - 防护等级达到 IP40

    技术参数


    系统参数
    - 导线连接方式:顶部连接
    - 导线出线方向:180°
    - 触点间距:5.08 mm
    - 触点数量:19
    - 触点行数:1
    - 螺丝刀槽规格:0.6 x 3.5 mm
    - 螺丝刀槽标准:DIN 5264
    - 最小扭紧扭矩:0.4 Nm
    - 最大扭紧扭矩:0.5 Nm
    - 连接螺钉:M2.5
    - 剥线长度:13 mm
    - 总长度:91.44 mm (约 3.6 英寸)
    材料数据
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)
    - 颜色:橙色(类似 RAL 2000)
    - 绝缘材料等级:IIIa
    - 阻燃等级:UL 94 V-0
    - CTI ≥ 200
    - 触点基材:铜锡合金
    - 触点表面:镀锡
    电气参数
    - 导线横截面积范围:0.13 mm² 至 2.5 mm²
    - AWG 范围:26 至 14
    - 固体导线:H05(07) V-U 0.2 mm² 至 2.5 mm²
    - 柔性导线:H05(07) V-K 0.2 mm² 至 1.5 mm²
    - 带塑料套管端子:DIN 46228 pt 4 0.2 mm² 至 1.5 mm²
    - 额定电压:过电压类别 II/2 时 400 V;过电压类别 III/2 时 320 V;过电压类别 III/3 时 250 V
    - 冲击耐压:4 kV
    - 短路耐受电流:3次,每次 1 秒,电流为 100 A

    产品特点和优势


    独特功能
    - 安全可靠的顶部连接设计
    - 高密度连接能力,适用于紧凑空间
    - 多种型号可选,适应不同需求
    市场竞争力
    - 易于安装和维护
    - 优异的电气和机械性能
    - 高可靠性,适用于严苛的工作环境

    应用案例和使用建议


    应用案例
    - 在工业自动化系统中连接多个传感器和执行器
    - 用于通信设备中的电源和信号传输
    - 在电力系统中实现安全稳定的连接
    使用建议
    - 安装前确保螺丝刀槽清洁无异物
    - 扭紧螺丝时需按照规定的扭矩值操作
    - 连接导线时确保剥线长度适中,避免裸露过多

    兼容性和支持


    兼容性
    BLT 5.08/19 SN OR 可与多种电气设备和连接器兼容,适合不同应用场景。
    支持和服务
    供应商提供详尽的技术文档和支持服务,帮助客户解决安装和使用过程中的问题。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:连接不稳定
    解决方案:检查连接螺钉是否拧紧至规定扭矩值,并确保接触面清洁无异物。

    2. 问题:电气性能不达标
    解决方案:确认使用的导线规格符合要求,且剥线长度适中。检查连接处是否有腐蚀或损坏。

    3. 问题:安装困难
    解决方案:参考安装手册,确保使用正确的工具和技术。如仍有问题,联系技术支持。

    总结和推荐


    综合评估
    BLT 5.08/19 SN OR 插接式连接器凭借其高可靠性、易安装性和广泛的适用性,在工业和电子设备领域表现出色。其紧凑的设计和优良的电气性能使其成为许多复杂应用场景的理想选择。
    推荐结论
    强烈推荐使用 BLT 5.08/19 SN OR 插接式连接器,特别适用于需要高密度、可靠连接的应用场景。

1501260000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1501260000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1501260000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1501260000 1501260000数据手册

1501260000封装设计

查看详情并下载
Symbol
Footprint
3D Model
