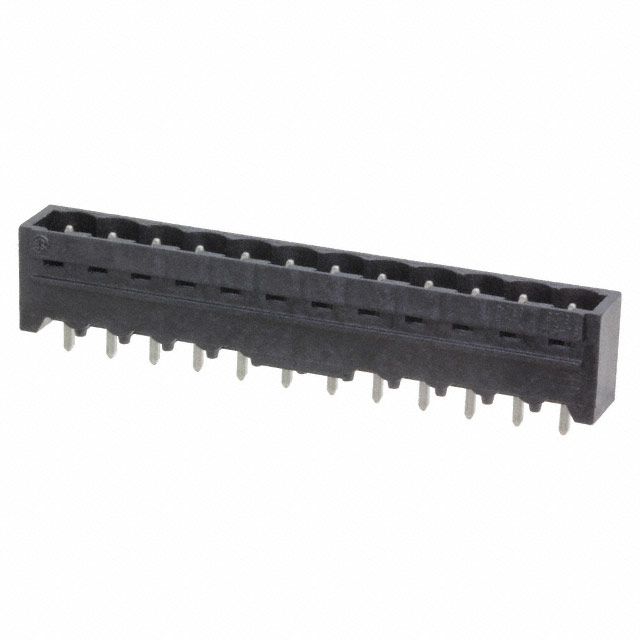

1838310000

厂牌: WEIDMüLLER
产品描述: Weidmuller 5.08mm间距12p插拔式接线端子 插座头, OMNIMATE SL系列, 400.0 v, 焊接
供应商型号: 1722863
供应商: 海外现货
标准整包数: 50
WEIDMüLLER 接线座- 接头/插头和插口 1838310000

1838310000概述

    # SL-SMT 5.08HC/12/180G 3.2SN BK BX 产品技术手册

    产品简介


    基本介绍
    SL-SMT 5.08HC/12/180G 3.2SN BK BX 是一款高电流密度的PCB插接式连接器,专为自动装配优化设计。产品具有较高的耐热性及可靠性,适合在恶劣环境下使用。此产品属于OMNIMATE Signal系列的BL/SL 5.08家族成员,具备强大的电流通路能力和良好的电气绝缘性能。
    主要功能:用于PCB板之间的安全电力传输与信号连接,提供高可靠性和稳定的接触性能。
    应用领域:工业自动化、电力传输、可再生能源设备、通信系统及医疗设备等领域。

    技术参数


    | 参数名称 | 规格参数 |

    | 版本 | PCB插接式连接器,男性端子,闭合侧 |
    | 针脚间距 | 5.08 mm (0.2") |
    | 插针数量 | 12个 |
    | 插针长度 | 3.2 mm(±0 mm至-0.3 mm公差) |
    | 最大焊接温度 | 260°C |
    | 额定电压(IEC标准) | 400 V (污染等级II/2) |
    | 额定电流(IEC标准) | 27.5 A(最少极数,Tu=20°C) |
    | 绝缘材料 | LCP GF |
    | 色彩 | 黑色 |
    | 存储温度范围 | -40°C至70°C |
    | 工作温度范围 | -50°C至100°C |

    产品特点和优势


    独特功能和优势:
    1. 高电流承载能力:额定电流高达27.5 A,满足高功率需求的工业场景。
    2. 耐高温设计:工作温度可达100°C,确保在严苛环境下稳定运行。
    3. 快速自动装配支持:插针优化设计,适用于高速SMT贴装设备。
    4. 双重防护认证:通过UL和IEC权威认证,确保高性能与安全性。
    5. 环保兼容性:符合RoHS规范,环保无害。

    应用案例和使用建议


    典型应用场景:
    1. 工业控制面板:用于电机控制与监控系统间的连接。
    2. 太阳能逆变器:实现高效能量转换。
    3. 医疗设备:确保关键部件间的可靠通信。
    使用建议:
    - 在波峰焊接过程中,应遵循推荐的焊接曲线,确保预热时间为60秒以上且最高温度不超过260°C。
    - 确保焊盘设计与焊料匹配,避免冷焊现象。
    - 选择合适的组装方式(单波或双波焊接),根据PCB厚度和元器件分布调整工艺参数。

    兼容性和支持


    兼容性:
    该产品能够与市场上主流的SMT设备兼容,适配多种焊料和PCB材料。此外,还可与同系列其他产品组合使用,以构建更复杂的电路网络。
    支持和服务:
    Weidmüller官方提供详尽的技术文档和支持服务,包括CAD数据下载、应用案例指导及售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲或变形 | 调整插接力设置并检查焊接温度曲线 |
    | 接触电阻异常 | 清理焊点并重新焊接 |
    | 无法正确安装 | 检查插头方向是否正确 |

    总结和推荐


    产品综合评估:
    SL-SMT 5.08HC/12/180G 3.2SN BK BX是一款功能强大且可靠的电子元器件,特别适合高功率工业应用。其卓越的耐温性能、便捷的自动装配优化设计以及广泛的行业适用性使其成为市场上的优质选择。
    推荐结论:
    我们强烈推荐此产品用于需要高电流密度和可靠连接的场景。其卓越性能与广泛兼容性使其成为设计师和工程师的理想之选。

1838310000参数

参数
长*宽*高 64.16mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1838310000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1838310000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1838310000 1838310000数据手册

1838310000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 19.3604
100+ ¥ 18.4833
200+ ¥ 18.1987
库存: 0
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 0
直接购买
加入购物车
