1200900000

产品分类: 重载连接器 - 触头
厂牌: WEIDMüLLER

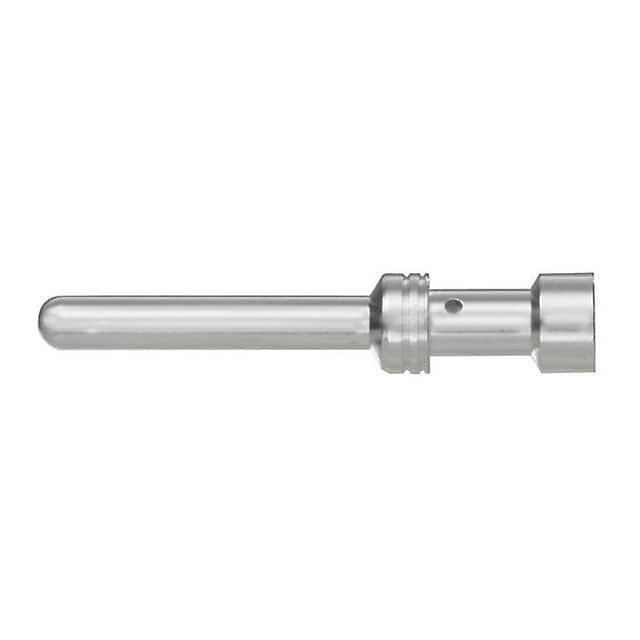

产品描述: Contact PIN Crimp ST Cable Mount
供应商型号: CGC-1200900000
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 重载连接器 - 触头 1200900000

1200900000概述

    电子元器件产品技术手册:ConCept系列

    1. 产品简介


    ConCept系列 是由 Weidmüller 公司推出的一款多功能电子连接器系统。此系列产品涵盖多种类型的连接方式(螺钉连接、压接接触和弹簧夹)和不同数量的触点(2至20个)。这些连接器广泛应用于机器、开关柜、电机和安装系统等领域,提供灵活而高效的电气连接解决方案。

    2. 技术参数


    - 连接方式: 螺钉连接(2极)、压接接触(3至20极)和弹簧夹(4极)
    - 触点数量: 2、3、4、5、10、20极
    - 连接技术: 压接或弹簧夹
    - 材料: 模块、框架和外壳由阻燃等级UL 94 V-0的塑料制成
    - 电气规格:
    - 额定电压: 最大630V
    - 额定电流: 最大82A
    - 冲击电压: 6kV
    - 过电压类别: III类
    - 绝缘电阻: >5MΩ
    - 接触电阻: <5mΩ
    - 机械规格:
    - 操作温度范围: -40°C 至 +85°C
    - 寿命: 大于500次插拔
    - 颜色: 灰色(PC材质)、黑色(PA材质)

    3. 产品特点和优势


    ConCept系列 的独特之处在于其高度灵活性和多样化的组合选项。该系列产品提供多种模块选择(如3极、5极、10极、20极),可以自由选择连接技术(压接或弹簧夹),从而适应不同的应用场景。此外,连接器具有优秀的电气性能和机械寿命,能够在各种严苛环境下稳定工作。
    - 信号和功率传输: 可通过同一连接器实现信号和功率传输。
    - 高灵活性: 多种模块、框架、护罩和外壳组合选项。
    - 低成本HE压接: 提供经济实惠的选择。
    - 快速处理: 弹簧夹模块便于维护且抗振动。
    - 安全性: 使用防火材料,安全可靠。

    4. 应用案例和使用建议


    ConCept系列 在工业自动化、机械设备、电力分配等领域得到了广泛应用。例如,在工业机器人控制面板中,多个模块可以组合成一个复杂而灵活的连接系统,以满足多通道数据和电源连接的需求。使用时需要注意选择合适的模块和连接技术,以确保最佳性能和稳定性。
    - 建议:
    - 根据实际需求选择合适的触点数和连接技术。
    - 定期检查连接器的接触电阻,确保良好的电气连接。
    - 在极端环境下使用时,增加防护措施,确保连接器的长期可靠性。

    5. 兼容性和支持


    ConCept系列 与其他Weidmüller标准模块和外壳兼容,方便进行系统扩展。公司提供详细的技术文档和支持服务,包括配件和工具包,以帮助客户高效地进行安装和维护。

    6. 常见问题与解决方案


    - 问题1: 连接器在高振动环境下不稳定
    - 解决方案: 使用弹簧夹模块以提高抗振动性能。
    - 问题2: 接触电阻异常增大
    - 解决方案: 检查导体是否正确压接,确保良好的电气连接。
    - 问题3: 模块难以插入或拔出
    - 解决方案: 使用适当的压接工具,并确保操作规范。

    7. 总结和推荐


    ConCept系列 是一款功能强大、灵活多样的电子连接器系统,适用于广泛的工业应用场景。其优良的电气性能和机械寿命使其成为工业自动化和设备连接的理想选择。我们强烈推荐这款产品给需要高效、可靠的电气连接解决方案的客户。无论是新项目还是现有系统的升级,ConCept系列都能提供卓越的性能和灵活性。

1200900000参数

参数
长*宽*高 25mm(长度)*4.5mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

1200900000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1200900000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 重载连接器 - 触头 WEIDMüLLER 1200900000 1200900000数据手册

1200900000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.361 ¥ 3.05
库存: 2798
起订量: 820 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.05
