T2020001010-000

产品分类: 重载连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Contact M Crimp ST Cable Mount 14-26AWG
供应商型号: T2020001010-000
供应商: 国内现货
标准整包数: 1

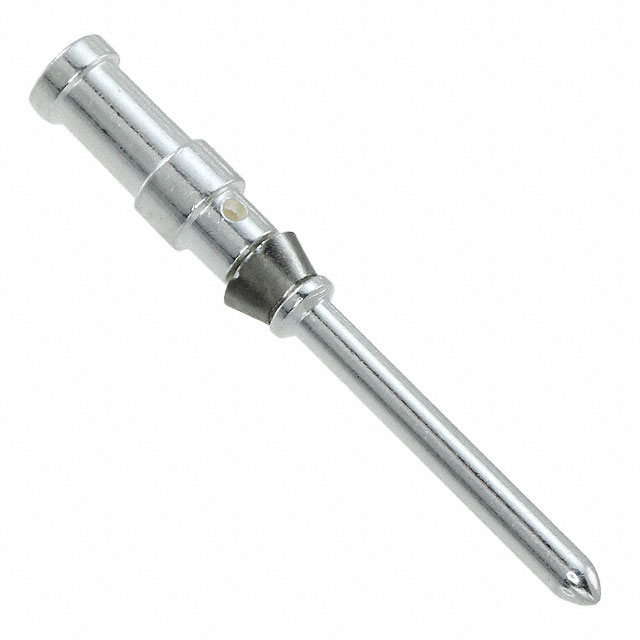

TE CONNECTIVITY 重载连接器 - 触头 T2020001010-000

T2020001010-000概述

    # 产品介绍与技术手册

    产品简介


    基本介绍
    本文将详细介绍TE Connectivity公司的系列连接器产品,特别是关于其电镀接触点(Pin Contact)的相关信息。这些电镀接触点是用于电缆连接的关键组件,广泛应用于汽车、工业自动化、通信及消费电子等领域。它们提供了稳定的电流传输能力和良好的机械强度,能够满足不同应用场景下的高可靠性需求。
    产品类型
    主要产品包括银镀层(Silver Plating)和金镀层(Gold Plating)两种类型。具体的产品编号及规格如下表所示:
    | 序号 | 产品编号 | 规格 | 镀层类型 |
    ||
    | 1 | T2020001002-000 | CDM-0.3 | 银镀层 |
    | 2 | T2020011002-000 | DDM-0.3 | 金镀层 |
    | 3 | T2020001005-000 | CDM-0.5 | 银镀层 |
    | 4 | T2020011005-000 | DDM-0.5 | 金镀层 |
    | 5 | T2020001008-000 | CDM-0.75| 银镀层 |
    | 6 | T2020011008-000 | DDM-0.75| 金镀层 |
    | 7 | T2020001010-000 | CDM-1.0 | 银镀层 |
    | 8 | T2020011010-000 | DDM-1.0 | 金镀层 |
    | 9 | T2020001015-000 | CDM-1.5 | 银镀层 |
    | 10 | T2020011015-000 | DDM-1.5 | 金镀层 |
    | 11 | T2020001025-000 | CDM-2.5 | 银镀层 |
    | 12 | T2020011025-000 | DDM-2.5 | 金镀层 |

    技术参数


    主要技术规格
    - PIN接触材料: 黄铜(Brass)
    - 镀层厚度:
    - 银镀层: ≥2 µm
    - 金镀层: ≥0.75 µm
    - 接触电阻: ≤5 mΩ
    - 电线范围: 0.14-2.5 mm² (26-14 AWG)
    - 操作温度: -40°C至+125°C
    尺寸信息
    - 外形尺寸: 根据不同的产品型号,外形尺寸也有所不同。具体尺寸请参考下表:
    | 序号 | 产品编号 | 电线直径(mm²) | 外形尺寸(mm) |
    ||
    | 1 | T2020001002-000 | 0.14-0.37 | 0.90 |
    | 2 | T2020011002-000 | 0.14-0.37 | 2.55 |
    | 3 | T2020001005-000 | 0.5 | 1.10 |
    | 4 | T2020011005-000 | 0.5 | 2.60 |
    | 5 | T2020001008-000 | 0.75 | 1.30 |
    | 6 | T2020011008-000 | 0.75 | 2.60 |
    | 7 | T2020001010-000 | 1.0 | 1.45 |
    | 8 | T2020011010-000 | 1.0 | 2.60 |
    | 9 | T2020001015-000 | 1.5 | 1.75 |
    | 10 | T2020011015-000 | 1.5 | 3.00 |
    | 11 | T2020001025-000 | 2.5 | 2.25 |
    | 12 | T2020011025-000 | 2.5 | 3.20 |

    产品特点和优势


    特点
    - 高稳定性: 采用高品质黄铜材料和银/金镀层,确保长期稳定的工作性能。
    - 宽温度范围: 工作温度范围从-40°C到+125°C,适合各种恶劣环境。
    - 低接触电阻: 接触电阻≤5 mΩ,确保良好的电流传输性能。
    - 多种尺寸选择: 拥有多种电线直径规格,适用于不同的应用需求。
    优势
    - 高可靠度: 经过严格测试验证,具有极高的可靠性。
    - 耐用性强: 良好的机械强度和抗腐蚀性能,使用寿命长。
    - 适应性广: 广泛应用于汽车、工业自动化、通信及消费电子等多个行业。

    应用案例和使用建议


    应用案例
    - 汽车领域: 在电动汽车的电池管理系统中作为关键部件,提供可靠的电流传输。
    - 工业自动化: 在机器人控制系统的电路连接中,确保高效的数据传输和电力供应。
    - 通信设备: 在基站和交换机的连接线中,保障高精度的信号传输。
    使用建议
    - 保持清洁: 定期检查并清理接触点上的灰尘和污垢,确保良好的导电性能。
    - 避免过度弯曲: 连接时注意不要过度弯曲电线,以免损坏内部结构。
    - 定期维护: 在高温环境下使用时,建议进行定期检查和维护,以确保最佳性能。

    兼容性和支持


    兼容性
    - 通用性强: 该系列产品具有广泛的兼容性,可与其他标准连接器配合使用。
    - 集成度高: 易于集成到现有系统中,无需额外改造。
    支持
    - 技术支持: TE Connectivity提供专业的技术支持和咨询服务,帮助客户解决使用过程中遇到的问题。
    - 售后保障: 提供完善的售后服务,包括产品质量保证和快速响应的故障维修服务。

    常见问题与解决方案


    常见问题
    1. 接触不良
    - 解决方法: 清洁接触点,确保无污垢和氧化物。
    2. 发热
    - 解决方法: 检查电流负载是否超过额定值,适当降低负载。
    3. 机械损坏
    - 解决方法: 避免过度弯曲和拉扯电线,使用适当的固定装置。

    总结和推荐


    综合评估
    通过以上详细的技术参数、应用案例及常见问题解答,可以看出TE Connectivity公司的电镀接触点产品在性能、可靠性和适用性方面表现优异,能够满足不同行业的需求。
    推荐
    鉴于其卓越的品质和广泛的应用范围,我们强烈推荐该系列产品给需要高质量、高可靠性的应用场合。无论是对于汽车制造商还是通信设备供应商,这些电镀接触点都能提供稳定的电流传输和信号传输能力,是不可多得的理想选择。

T2020001010-000参数

参数
安装方式 导线安装
零件状态 在售
包装方式 袋装
