WEIDMüLLER  2603740000

2603740000概述

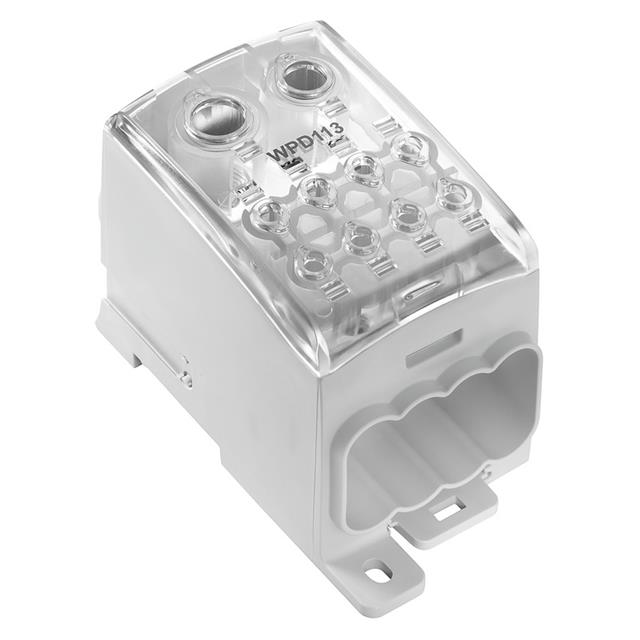

    电子元器件产品技术手册解析:WPD 113 1X185+1X150/8X35 GY

    1. 产品简介


    WPD 113 1X185+1X150/8X35 GY 是一款由Weidmüller Interface GmbH & Co. KG生产的终端块,属于W-Series系列的产品。这款终端块主要用于电力馈入的安全连接,适用于需要高效、可靠连接的应用场合。它广泛应用于电力系统、工业自动化等领域。

    2. 技术参数


    - 尺寸与重量:
    - 深度:80.3 mm(3.161英寸)
    - 高度:126.3 mm(4.972英寸)
    - 宽度:62.6 mm(2.465英寸)
    - 净重:740 g
    - 温度范围:
    - 存储温度:-25°C 至 55°C
    - 连续工作温度范围:-50°C 至 130°C
    - 材料与特性:
    - 材料:Wemid
    - 颜色:浅灰色
    - UL 94防火等级:V-0
    - 电气特性:
    - 额定截面积:185 mm²
    - 额定电压:1,000 V AC/DC
    - 额定电流:353 A
    - 额定冲击耐压:8 kV
    - 污染程度:3级
    - 浪涌电压类别:III类

    3. 产品特点和优势


    WPD 113 1X185+1X150/8X35 GY 终端块具备以下显著特点:
    - 高安全性:通过UL 94 V-0防火等级认证,确保在极端条件下的安全可靠性。
    - 高效连接:提供10个端子位置,方便安装和维护,且具备直接安装和插接功能,操作便捷。
    - 广泛适用性:符合IEC 60947-7-1标准,适用于多种电气系统的连接需求。
    - 耐用性强:能在-50°C至130°C的温度范围内稳定工作,适应不同环境条件。

    4. 应用案例和使用建议


    WPD 113 1X185+1X150/8X35 GY 主要应用于电力馈入场景,例如变电站、工厂配电系统等。建议在安装过程中注意以下几点:
    - 确保安装在标准的TS 35导轨上,以保证结构稳定性和电气隔离。
    - 在连接电缆时,应遵循正确的导线规格和连接方向,以避免过热和短路风险。
    - 定期检查连接点,确保紧固螺丝的可靠接触,提高长期使用的稳定性。

    5. 兼容性和支持


    WPD 113 1X185+1X150/8X35 GY 可与Weidmüller其他终端块系列产品配套使用,确保整体系统的兼容性和一致性。制造商提供详细的技术文档和支持服务,用户可随时联系客服获取帮助。

    6. 常见问题与解决方案


    - Q1:如何判断终端块是否安装正确?
    - A1:通过目测检查端子位置和连接方向是否符合说明书要求;使用万用表检测每个连接点的电阻值,确保无虚接现象。

    - Q2:终端块在高温环境下工作是否会受影响?
    - A2:本产品可在-50°C至130°C范围内稳定工作,但在极高温度下应采取散热措施以延长使用寿命。

    - Q3:如何更换损坏的终端块?
    - A3:首先断开电源,按照拆卸说明拆除旧终端块,并按正确的安装步骤替换新件。

    7. 总结和推荐


    总体而言,WPD 113 1X185+1X150/8X35 GY是一款性能优异、安全可靠的电力馈入终端块,特别适合对电气连接可靠性有严格要求的应用场合。我们强烈推荐这一产品,不仅因为其卓越的技术参数,更因为它在实际应用中的良好表现和强大的支持体系。

2603740000参数

参数
包装方式 散装

2603740000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2603740000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER WEIDMüLLER 2603740000 2603740000数据手册

2603740000封装设计

查看详情并下载
Symbol
Footprint
3D Model
