1837950000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1837950000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1837950000

1837950000概述


    产品简介


    OMNIMATE Signal - 系列 BL/SL 5.08

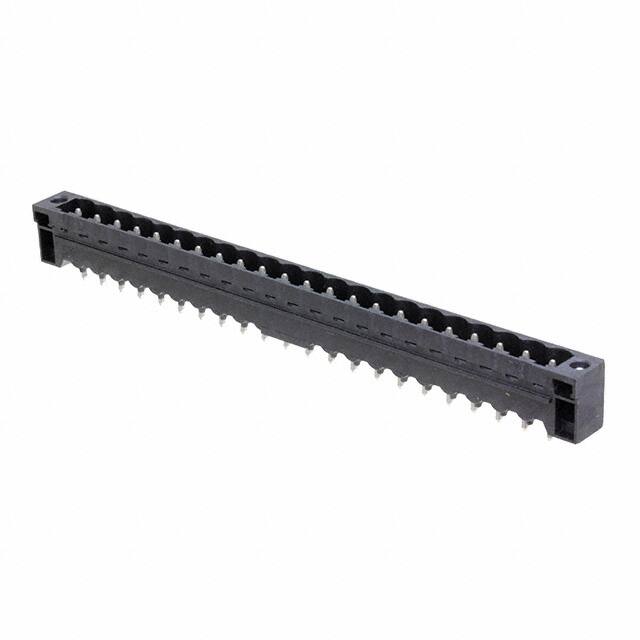

    本产品是来自 Weidmüller Interface GmbH & Co. KG 的 PCB 插件连接器,型号为 SL-SMT 5.08HC/22/180F 3.2SN BK BX。该连接器专为高电流应用设计,适用于工业自动化、控制系统及各种电子设备。它具备卓越的机械和电气性能,能够在严苛环境下提供可靠的连接。

    技术参数


    - 基本参数
    - 电压等级: IEC: 400 V / 27.5 A; UL: 300 V / 18.5 A
    - 电流容量: IEC: 27.5 A(最小引脚数); UL: 18.5 A(使用组B); UL: 10 A(使用组D)
    - 物理特性
    - 宽度: 121.76 mm (4.794 英寸)
    - 高度: 15.2 mm (0.598 英寸)
    - 重量: 10 g
    - 安装与连接
    - 接线方式: 通过PCB插针实现板上连接
    - 焊接方式: THT/THR 焊接
    - 焊盘长度: 3.2 mm,公差为 0 / -0.3 mm
    - 焊盘位置精度: ±0.20 mm
    - 引脚数量: 22个
    - 接线角度: 180°
    - 接线柱尺寸: d = 1.2 mm,八边形
    - 材料与环境
    - 绝缘材料: LCP GF
    - 耐温范围: 存储温度 -25°C 至 55°C;操作温度 -50°C 至 100°C
    - UL阻燃等级: V-0
    - 其他认证
    - 符合RoHS标准
    - CSA认证号: 200039-1176845
    - UL认证号: E60693

    产品特点和优势


    1. 高电流承载能力: 高电流承载能力使得该连接器适用于多种工业应用场景。
    2. 高温稳定性: 高温环境下的稳定表现使其成为许多高温环境下理想的连接选择。
    3. 兼容性: 能够与现有的电子设备无缝集成,适应不同的安装需求。
    4. 可靠性: 经过严格的测试验证,确保在恶劣环境下的可靠性和耐用性。

    应用案例和使用建议


    应用案例:
    该连接器广泛应用于工业控制面板、驱动器、机械设备等领域。例如,在驱动器领域,这种连接器可以用于控制柜内部的电路连接,满足大电流传输的需求。
    使用建议:
    - 在安装时应确保焊接温度控制在 250°C 至 260°C 之间,焊接时间不宜超过 10 秒。
    - 考虑到不同应用场景对焊接温度的要求不同,建议根据具体情况进行调整。
    - 对于焊接过程,建议遵循 DIN EN 61760-1 标准进行操作,以确保焊接质量和连接器的可靠性。

    兼容性和支持


    - 兼容性: 该连接器可以与其他多种工业标准连接器配套使用,确保系统的整体兼容性。
    - 支持服务: Weidmüller 提供详尽的技术文档和培训资源,帮助客户更好地了解和使用该产品。同时,公司还提供全方位的技术支持和售后保障。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 焊接温度过高导致连接器损坏 | 严格控制焊接温度不超过 260°C,并确保焊接时间在 10 秒内。 |
    | 连接不稳定 | 检查焊盘位置和接触面是否有污物或损坏,重新清洁并重新焊接。 |
    | 连接器表面氧化 | 使用无水酒精或异丙醇清洁接触面,并重新焊接。 |

    总结和推荐



    总结

    :
    OMNIMATE Signal - 系列 BL/SL 5.08 连接器凭借其卓越的电气性能和高可靠性,在工业自动化领域有着广泛的应用前景。它不仅能够承受高电流,还能在极端环境中保持稳定运行,是工业控制和电子设备的理想选择。
    推荐:
    鉴于其优良的性能和广泛的适用性,我们强烈推荐此款连接器用于需要高电流承载能力和高稳定性的应用场景。对于需要在复杂环境下保持可靠连接的工业系统,这款连接器无疑是一个非常不错的选择。

1837950000参数

参数
长*宽*高 121.76mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1837950000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1837950000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1837950000 1837950000数据手册

1837950000封装设计

查看详情并下载
Symbol
Footprint
3D Model
