1973160000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1973160000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1973160000

1973160000概述


    产品简介

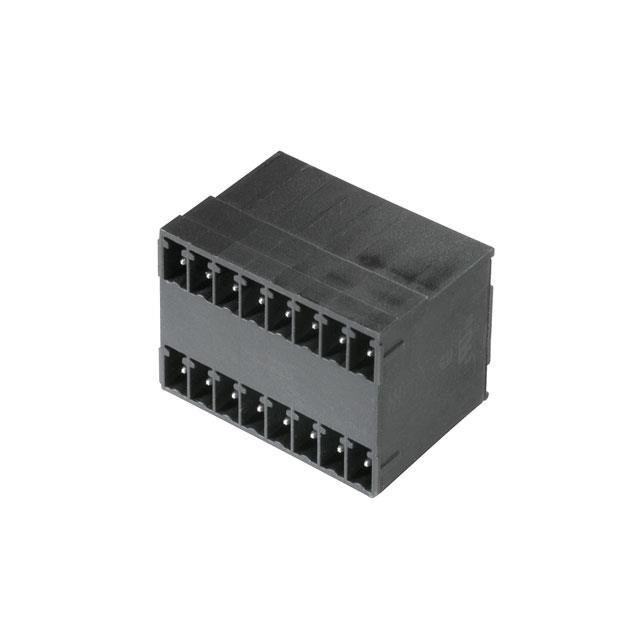

    Weidmüller的3.81毫米间距(0.15英寸)插拔式连接器是一种双层直角公头连接器,适用于波峰焊接工艺。它主要用于电路板上的信号传输,其设计支持在板前侧平滑访问的同层连接。该连接器提供封闭版本(G型)和带螺纹法兰的版本(F型)。由于其通用性和兼容性,这些连接器可以轻松集成到标准连接器布局中,同时留有足够的空间用于标签和编码,从而提高操作便利性和可识别性。

    技术参数


    - 接线范围: 最大可接2.5平方毫米的实心导体(H05(07) V-U),2.5平方毫米的绞合导体(H07 V-R),2.5平方毫米的柔性导体(H05(07) V-K)和带塑料套管的端子。
    - 剥线长度: 10毫米
    - 螺丝刀槽口尺寸: B/C/D
    - 紧固力矩范围: 0.3-0.4牛米
    - 额定电流:
    - 20摄氏度下最大17.5安培
    - 40摄氏度下最大160安培(对于2.5平方毫米的导体)
    - 额定电压:
    - IEC标准:320伏
    - UL标准:300伏
    - 过电压类别: III类
    - 污染等级: II级
    - 绝缘材料类型: PA GF
    - 阻燃等级: UL 94 V-0级
    - 接触基材: 铜合金
    - 接触表面材料: 锡镀层
    - 针直径: 1.0毫米(八边形)
    - 焊眼直径: 1.2毫米
    - 焊眼直径公差: ±0.1毫米

    产品特点和优势


    - 双层直角设计:允许在板前侧进行平滑访问,提升安装便捷性。
    - 广泛适用性:兼容多种导体类型,适应不同的应用场景。
    - 良好的电气性能:在各种环境温度下均能保持稳定可靠的电流传输。
    - 耐火性:采用UL 94 V-0级阻燃材料,确保安全可靠。
    - 易于标识:充足的标记空间,便于标识和区分不同线路。

    应用案例和使用建议


    该连接器通常应用于工业自动化、仪器仪表和通信系统等领域。例如,在需要高密度连接的应用中,如控制面板和数据采集系统中,这类连接器能够有效节省空间并提高系统可靠性。
    使用建议
    1. 选择正确的导体类型:根据具体应用场景选择合适的导体类型,以确保最佳的电气性能。
    2. 注意环境条件:考虑环境温度和其他因素对连接器性能的影响,必要时采取适当的防护措施。
    3. 正确剥线:严格按照规定的剥线长度操作,避免因剥线过长导致的短路或其他故障。

    兼容性和支持


    - 兼容性:此连接器与标准连接器布局兼容,方便在现有设计中快速集成。
    - 技术支持:Weidmüller提供了详尽的技术文档和在线支持资源,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 剥线过长导致接触不良
    - 解决方法:严格遵循规范进行剥线操作,确保剥线长度符合要求。
    2. 连接不稳定
    - 解决方法:检查紧固力矩是否在推荐范围内,必要时重新紧固螺丝。
    3. 接触电阻过高
    - 解决方法:确保连接器表面清洁无污垢,适当更换新的锡镀层。

    总结和推荐


    Weidmüller的3.81毫米间距连接器以其紧凑的设计、优秀的电气性能和广泛的适用性,成为各类高要求应用的理想选择。无论是工业自动化还是通信系统,它都能提供可靠而高效的连接解决方案。因此,我强烈推荐此产品用于任何需要高密度、高性能连接的场合。

1973160000参数

参数
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

1973160000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1973160000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1973160000 1973160000数据手册
