1838610000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1838610000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1838610000

1838610000概述


    产品简介

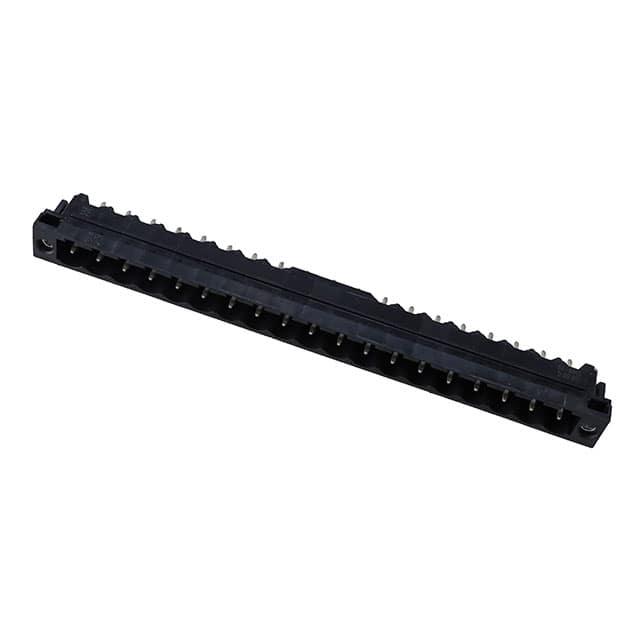

    产品名称:SL-SMT 5.08HC/19/180LF 3.2SN BK BX
    SL-SMT 5.08HC/19/180LF 3.2SN BK BX 是由Weidmüller Interface GmbH & Co. KG生产的板载连接器(PCB插件连接器),属于OMNIMATE Signal - 系列的一部分。它主要用于高电流应用场合,具备出色的机械和电气性能。产品广泛应用于工业控制、楼宇自动化、驱动系统、电梯设备等领域,是一款适用于严苛环境的高性能连接器。

    技术参数


    | 参数 | 值 |

    | 产品型号 | SL-SMT 5.08HC/19/180LF 3.2SN BK BX |
    | 额定电压 (IEC) | 400 V |
    | 额定电流 (IEC) | 最小:27.5 A |
    最大:19 A |
    | 额定电压 (CSA) | 300 V |
    | 额定电流 (CSA) | 18.5 A |
    | 额定电压 (UL 1059) | 300 V |
    | 额定电流 (UL 1059) | 最小:18.5 A |
    最大:10 A |
    | 连接间距 (P) | 5.08 mm (0.2 in) |
    | 接触材料 | CuMg |
    | 接触表面处理 | 锡镀层 |
    | 插拔次数 | 25 次 |
    | 工作温度范围 | 最小:-50 °C |
    最大:100 °C |

    产品特点和优势


    - 高电流承载能力:额定电流高达27.5 A,适用于高功率应用场合。
    - 高温性能:最大工作温度可达100°C,能够适应恶劣的工作环境。
    - 可插拔性:经过25次插拔测试,确保长期可靠性。
    - 耐腐蚀性:接触表面采用锡镀层,具备优异的耐腐蚀性能。
    - 紧凑设计:尺寸紧凑,安装方便,节省空间。

    应用案例和使用建议


    该连接器在多种工业环境中均有广泛应用。例如,在自动化生产线中,作为工业控制系统和传感器之间的信号传输接口;在楼宇自动化系统中,用于连接智能照明和安防系统;在驱动系统中,作为电机控制和电源分配的接口。
    使用建议
    - 在进行焊接时,建议遵循DIN EN 61760-1标准。
    - 选择适合的应用波峰焊曲线时,需考虑PCB厚度、铜层比例、单双面板组装等因素。
    - 温度曲线控制在260°C以内,以避免过度热应力对组件造成损害。

    兼容性和支持


    该产品与其他标准的电子元器件具有良好的兼容性,便于集成到现有的电路板设计中。Weidmüller提供详尽的技术文档和客户服务支持,确保客户在使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长期使用后接触不良 | 定期清洁接触点,确保无灰尘和氧化物堆积。 |
    | 温度过高 | 确保良好的散热环境,减少发热点。 |
    | 插拔次数过多导致磨损 | 严格按照插拔次数规范使用,及时更换老化部件。 |

    总结和推荐


    SL-SMT 5.08HC/19/180LF 3.2SN BK BX 是一款性能卓越、用途广泛的板载连接器,适用于各种工业应用环境。其出色的电流承载能力和高温性能使其成为高要求工业应用的理想选择。此外,Weidmüller提供的详细技术文档和支持服务使得安装和维护变得更加简单便捷。因此,强烈推荐此款产品给需要高性能连接器的工程师和技术采购人员。

1838610000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1838610000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1838610000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1838610000 1838610000数据手册

1838610000封装设计

查看详情并下载
Symbol
Footprint
3D Model
