2741600000

厂牌: WEIDMüLLER
产品描述: Weidmuller 5mm间距6p插拔式接线端子 插头
供应商型号: N-2741600000
供应商: 云汉优选
标准整包数: 1

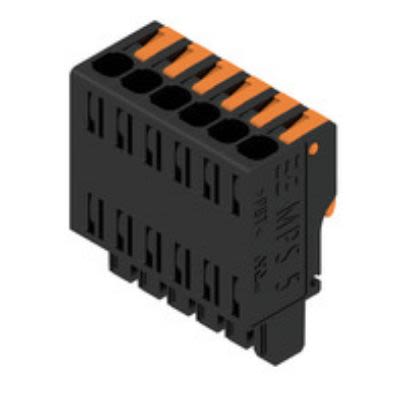

WEIDMüLLER 接线座- 接头/插头和插口 2741600000

2741600000概述

    MPS 5/06 S TN B B 技术手册:产品概述及使用指南

    产品简介


    MPS 5/06 S TN B B 是由 Weidmüller Interface GmbH & Co. KG 生产的一款高性能接线端子。它采用 SNAP IN 连接技术,能够在快速连接的同时保证高可靠性。该产品适用于工业自动化、机器制造和控制系统等多个领域,能够有效提升系统的稳定性和工作效率。

    技术参数


    以下是该产品的详细技术参数:
    - 系统参数
    - 连接方式:场连接
    - 端接方法:SNAP IN
    - 节距(P):5 mm (0.197 英寸)
    - 导体出口方向:180°
    - 极数:6
    - 排数:1
    - 触摸安全保护等级:DIN VDE 0470 / IP 20
    - 最小体积电阻:≤5 mΩ
    - 剥线长度:9 mm(公差:8 mm - 10 mm)
    - 插拔力:最大 8.5 N/极
    - 材料数据
    - 绝缘材料:PBT GF,颜色为黑色(RAL 9011),绝缘材料组 I
    - 比较跟踪指数(CTI):≥600
    - 阻燃等级:UL 94 V-0
    - 接触材料:CuSn,接触面镀锡
    - 层结构厚度:4-8 µm Sn
    - 存储温度范围:-25°C 至 +55°C
    - 工作温度范围:-50°C 至 +100°C
    - 导体适配范围
    - 夹持范围:0.5 mm² 至 2.5 mm²
    - 导线截面积:AWG 20 至 AWG 14
    - 固态导线:H05(07) V-U 0.5 mm² 至 2.5 mm²
    - 柔性导线:H05(07) V-K 0.5 mm² 至 2.5 mm²
    - 带塑料套管的导线端子:DIN 46228 Pt. 4,0.5 mm² 至 2.5 mm²
    - 带金属套管的导线端子:DIN 46228 Pt. 1,0.5 mm² 至 2.5 mm²
    - 额定数据
    - IEC 标准:400 V / 26.8 A(0.5 - 2.5 mm²)
    - UL 标准:300 V / 18.5 A(AWG 20 - AWG 14)

    产品特点和优势


    MPS 5/06 S TN B B 具备以下独特功能和优势:
    - 最快速的连接技术:采用 SNAP IN 技术,实现快速、安全的连接。
    - 声光反馈:确保操作的准确性和安全性。
    - 兼容性:该产品与 Weidmüller 的其他模块化组件无缝兼容,形成一个可配置的连接器组合。
    - 适用广泛:适用于多种工业标准,如 IEC 和 UL 认证。

    应用案例和使用建议


    MPS 5/06 S TN B B 可广泛应用于各种工业环境中,如自动化生产线、机器人控制单元、电气控制系统等。使用时应注意以下几点:
    - 剥线长度:严格按照产品说明进行剥线,以确保最佳的连接效果。
    - 连接稳定性:每次连接后检查插拔力,确保连接牢固可靠。
    - 环境适应性:注意保持操作环境的温度和湿度在规定范围内,避免对产品造成损害。

    兼容性和支持


    MPS 5/06 S TN B B 兼容多种标准和认证,包括 IEC 和 UL 标准。Weidmüller 提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。此外,公司还提供在线资源库,方便用户获取最新的产品信息和技术文档。

    常见问题与解决方案


    1. Q: 插拔力过大怎么办?
    - A: 检查剥线长度是否符合要求,重新剥线并确保正确的插入角度。
    2. Q: 如何正确选择导线端子?
    - A: 根据导线的截面积选择合适的导线端子型号,并参考产品手册中的推荐列表。
    3. Q: 如何判断连接是否可靠?
    - A: 观察声光反馈信号,并进行定期的插拔测试,确保连接无误。

    总结和推荐


    综上所述,MPS 5/06 S TN B B 是一款高度可靠的接线端子产品,具有出色的连接速度和稳定性。其广泛的应用领域和优越的性能使其成为众多工业项目中的理想选择。我们强烈推荐这款产品给需要高效连接解决方案的用户。

2741600000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2741600000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2741600000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 2741600000 2741600000数据手册

2741600000封装设计

查看详情并下载
Symbol
Footprint
3D Model
