1053860000

产品分类: 接线座- 配件 - 跳线
厂牌: WEIDMüLLER
产品描述: Conn Jumper M 4 POS 5.1mm Screw ST
供应商型号: 1575329
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 配件 - 跳线 1053860000

1053860000概述


    产品简介

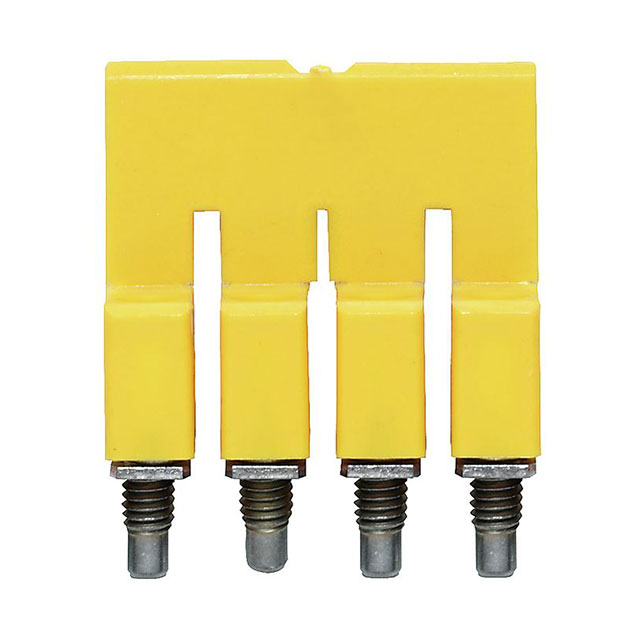

    WQV 2.5/4 连接器是Weidmüller公司生产的高性能终端连接器,属于W系列。该连接器适用于广泛的电气和电子应用领域,如工业自动化、配电系统和控制面板等。其主要功能是实现导线与终端之间的可靠连接,从而确保电力传输的安全性和稳定性。此外,它采用了Klippon® Connect技术,结合了高性能和可靠性,使设计更为简单且操作安全。

    技术参数


    - 产品型号: WQV 2.5/4
    - 订单编号: 1053860000
    - 规格尺寸:
    - 宽度: 7 mm (0.276 英寸)
    - 高度: 19.3 mm (0.76 英寸)
    - 深度: 18 mm (0.709 英寸)
    - 净重: 3.06 克
    - 温度范围:
    - 最低连续工作温度: -60°C
    - 最高连续工作温度: 130°C
    - 材料: 尼龙66(PA 66)
    - 颜色: 黄色
    - UL阻燃等级: V-0
    - 认证: 符合RoHS标准
    - 安装方式: 直接固定
    - 固定螺丝的拧紧扭矩范围: 0.4…0.8 Nm
    - 额定电流:
    - 双极: 32 A
    - 多极: 32 A
    - 适用导线间距: 5.1 mm (P)
    - 电气特性:
    - 跨接连接终端数量: 4个

    产品特点和优势


    1. 可靠性和多样性:WQV 2.5/4连接器以其高度的可靠性而著称,其多种设计能满足不同场合的需求。
    2. Klippon® Connect技术:提供了一种经过验证的响应多种需求的解决方案,极大地简化了设计过程,提高了操作安全性。
    3. 宽广的工作温度范围:能够在极端温度下稳定运行,无论是低温还是高温,都表现出色。
    4. UL V-0级阻燃材料:确保在高温环境中也能保持良好的耐火性能,增强了产品的安全性和耐用性。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统:适用于复杂的自动化生产线,确保连接稳固,减少故障率。
    - 分布式控制系统:在需要多点连接的场合下,能有效地管理和分配电源,提高系统的可靠性。
    - 控制面板:适用于电力控制室等场合,确保各种设备之间高效、可靠的电能传输。
    使用建议:
    - 在安装时应确保螺丝的拧紧扭矩在指定范围内,避免过紧或过松导致接触不良。
    - 使用前应检查连接器是否有损坏或磨损,以确保长期稳定的性能。
    - 在极端环境条件下,如极高或极低温度环境下使用时,要特别注意其适应性及热管理措施。

    兼容性和支持


    WQV 2.5/4连接器具有良好的通用性,可以与其他标准工业设备和组件兼容。制造商提供了丰富的工程数据资料下载,包括EPLAN, WSCAD, Zuken E3.S等,便于集成到现有的设计系统中。此外,还提供IECEXULD14.0005Ue认证文件,确保符合国际标准要求。

    常见问题与解决方案


    1. 问题: 连接器连接不稳固。
    - 解决方案: 确认螺丝已正确拧紧至规定的扭矩值。
    2. 问题: 设备无法正常工作。
    - 解决方案: 检查是否有错误接线或物理损坏,必要时更换新的连接器。
    3. 问题: 导线连接处出现松动。
    - 解决方案: 再次拧紧螺丝并检查导线是否插入到位。

    总结和推荐


    WQV 2.5/4连接器以其卓越的可靠性和广泛的应用范围,在各类工业项目中表现出色。其独特的Klippon® Connect技术大大提升了操作的安全性和便捷性。考虑到其出色的温度适应能力和广泛的认证标准,强烈推荐该产品用于各种严苛条件下的工业环境。不过,建议在特定应用场景中进行详细测试,确保其完全满足项目的具体需求。

1053860000参数

参数
零件状态 在售
包装方式 散装

1053860000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1053860000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 跳线 WEIDMüLLER 1053860000 1053860000数据手册

1053860000封装设计

查看详情并下载
Symbol
Footprint
3D Model
