1SNK905305R0000

产品分类: 接线座- 配件 - 跳线
厂牌: TE CONNECTIVITY
产品描述: Jumper Bars Connector
供应商型号: 1SNK905305R0000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 配件 - 跳线 1SNK905305R0000

1SNK905305R0000概述


    产品简介

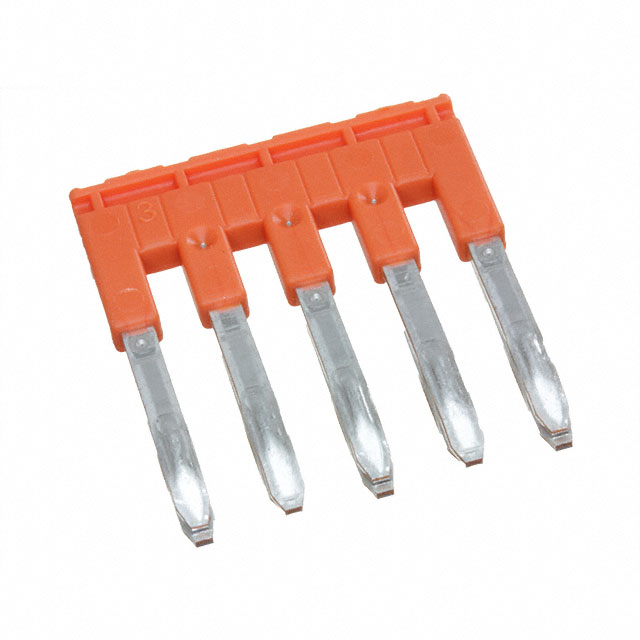

    这款产品是一款由ENTRELEC公司生产的跳线条(Jumper Bar),属于ENTRELEC SNK系列的终端块配件。该跳线条具有5个极位,主要颜色为橙色。它适用于需要进行导电连接的场合,具有广泛的应用领域,例如工业自动化控制系统、电力传输系统等。

    技术参数


    - 型号:1SNK905305R0000
    - 产品间距:5.2 mm [0.205 in]
    - 工作温度范围:-55°C 至 110°C
    - 主要颜色:橙色
    - 极位数:5
    - 电压等级:根据不同认证机构的标准分别为600 V(UL & CSA)、1000 V(IEC)
    - 电流等级:根据不同认证机构的标准分别为30 A(UL)、32 A(IEC、CSA)
    - 接触点电流等级:32 A
    - 安装方式:无螺丝固定(Screwless)
    - 产品重量:3.5 g [0.124 oz]
    - 机械特性:
    - 深度:26.8 mm [1.055 in]
    - 宽度:5.2 mm [0.205 in]
    - 高度:23.8 mm [0.937 in]

    产品特点和优势


    - 多种认证:该产品符合多项标准,如欧盟RoHS、ELV、REACH等,确保其环保且安全可靠。
    - 高耐温性能:能够在极端环境下稳定工作,适合在各种恶劣环境中使用。
    - 无螺丝固定设计:简化了安装过程,提高了安装效率。
    - 高电流承载能力:能够承载高达32 A的电流,保证了其在高负荷条件下的稳定性。

    应用案例和使用建议


    应用案例
    该产品适用于需要进行多极连接的场合,如工业控制系统的多路电源连接。例如,在一个复杂的电力传输系统中,可以利用此跳线条将多个电路板之间进行有效的电连接。
    使用建议
    - 在安装过程中,确保产品间距适配所用设备的孔位,以保证稳固的连接。
    - 尽量避免长时间暴露于极端温度下,以免影响产品的使用寿命。
    - 建议定期检查跳线条的连接情况,确保长期稳定可靠的工作。

    兼容性和支持


    该产品可以与ENTRELEC系列的其他终端块产品配套使用。厂商提供了良好的技术支持和服务,可以通过电话+1 800 522 6752获取进一步的支持和帮助。

    常见问题与解决方案


    1. 问题:安装时跳线条无法正确对齐?
    - 解决办法:检查产品间距是否与目标设备孔位匹配,必要时更换相应型号的跳线条。
    2. 问题:产品温度范围受限?
    - 解决办法:了解实际使用环境温度,选择适合的安装位置,并避免长时间在极限温度下运行。

    总结和推荐


    这款ENTRELEC SNK系列的5极橙色跳线条(1SNK905305R0000)凭借其高可靠性、易于安装以及广泛的适用性,在众多终端块配件中脱颖而出。它不仅具备优秀的电气特性,而且通过多项环保和安全认证,非常适合在复杂和苛刻的工业环境中使用。因此,我强烈推荐此款产品给需要高性能终端块连接解决方案的专业人士和工程师。

1SNK905305R0000参数

参数
零件状态 在售
包装方式 盒装

1SNK905305R0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1SNK905305R0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 配件 - 跳线 TE CONNECTIVITY 1SNK905305R0000 1SNK905305R0000数据手册

1SNK905305R0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
