1764820000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1764820000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 1764820000

1764820000概述


    产品简介

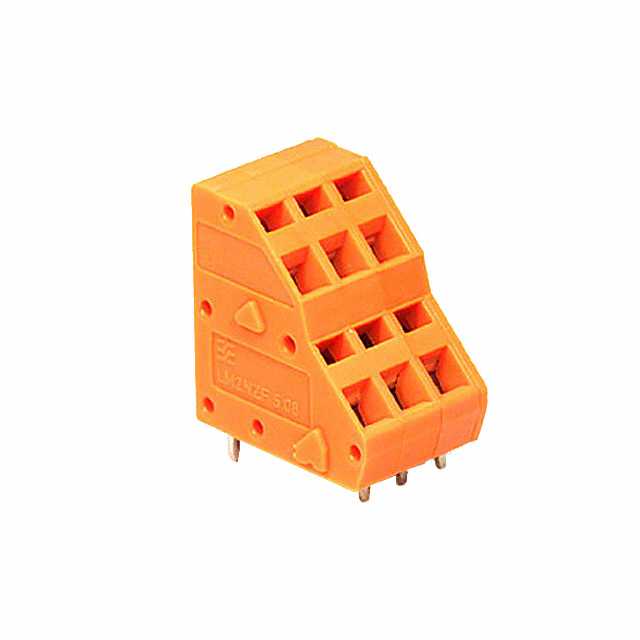

    产品名称:LM2NZF 5.08/6 3.5 OR
    产品类型:PCB连接系统
    主要功能:
    LM2NZF 5.08/6 3.5 OR 是一款专为印刷电路板(PCB)设计的终端连接器,采用张力夹紧连接方式,支持焊接连接。它提供高效的电力传输和信号连接解决方案,适用于各种工业和消费电子领域。
    应用领域:
    - 工业自动化设备
    - 通信设备
    - 数据中心设备
    - 家用电器

    技术参数


    以下是该产品的核心技术规格和性能参数:
    | 参数类别 | 规格说明 |

    | 版本 | PCB终端,张力夹紧连接,焊接连接 |
    | 夹紧范围 | 最大2.5 mm² |
    | 间距 | 5.08 mm(0.2英寸) |
    | 极数 | 6 |
    | 导线方向 | 135° |
    | 螺钉刀片尺寸 | 0.6 x 3.5 mm |
    | 螺丝刀标准 | DIN 5264-A |
    | 绝缘材料 | PA(聚酰胺),颜色为橙色,类似RAL 2000 |
    | 温度范围 | 储存温度:-25°C 至 55°C |
    | 额定电流 | 最小值(20°C时):15 A;最大值(20°C时):12 A |
    | 额定电压 | 过电压等级II/污染等级2:630 V |
    | 耐冲击电压 | 4 kV |
    | 认证 | UL 94 V-2,符合DIN VDE 0470标准 |

    产品特点和优势


    特点:
    1. 高效连接: 提供可靠且稳定的电力传输和信号连接。
    2. 结构紧凑: 采用135°导线方向设计,适合狭小空间安装。
    3. 易于操作: 张力夹紧结构使得接线简单快捷,同时确保接触牢固。
    4. 安全防护: 符合IP20标准,具备防触电保护功能。
    优势:
    - 简化安装流程,提高生产效率。
    - 长期稳定运行,减少故障率。
    - 适用性强,能够满足不同应用需求。

    应用案例和使用建议


    应用案例:
    1. 在工业自动化设备中用于电源分配模块。
    2. 在通信设备中作为信号传输接口。
    使用建议:
    - 在高密度电路板上使用时,需注意散热问题。
    - 对于柔性导线,建议配合塑料护套端子以提升连接稳定性。

    兼容性和支持


    兼容性:
    LM2NZF 5.08/6 3.5 OR 可与其他LM系列PCB终端连接器无缝兼容,适配多种型号和规格。
    支持与维护:
    - 厂商提供全面的技术支持和售后服务。
    - 提供完整的CAD库文件下载,便于集成到设计软件中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线接触不良 | 检查导线是否正确插入并拧紧螺丝。 |
    | 温度过高 | 减少负载或优化散热设计。 |
    | 连接器外观损坏 | 更换新的连接器,并检查安装过程是否有误。|

    总结和推荐


    综合评估:
    LM2NZF 5.08/6 3.5 OR 是一款性能卓越、设计精良的PCB连接器,具备广泛的适用性和优异的安全性。其紧凑的设计和便捷的操作使其成为工业和消费电子领域的理想选择。
    推荐使用:
    强烈推荐给需要高效、可靠连接解决方案的用户。无论是工业自动化还是通信设备,这款连接器都能显著提升系统的整体性能和可靠性。

1764820000参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1764820000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1764820000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1764820000 1764820000数据手册

1764820000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.1944 ¥ 27.2482
库存: 100
起订量: 312 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2724.82
