1716710000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1716710000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 1716710000

1716710000概述


    产品简介

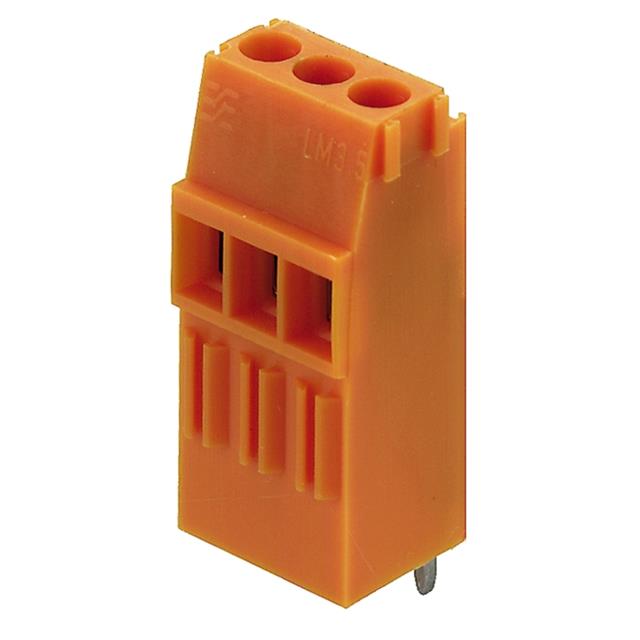

    LM1N 3.5/2 3.2 OR 是一款专为印刷电路板(PCB)设计的连接系统,适用于需要高可靠性的电气连接场合。该产品属于LM系列,主要通过夹紧式连接方式实现导线与PCB之间的稳固连接。LM1N 3.5/2 3.2 OR 配备有焊接引脚,可实现牢固的机械连接。该系列产品常用于家用电器、工业控制设备及自动化系统等领域。

    技术参数


    | 参数 | 描述 |

    | 版本 | PCB终端,夹紧式连接,焊接连接 |
    | 夹紧范围 | 最大2.08 mm² |
    | 距离(间距) | 3.50 mm |
    | 极数 | 2极 |
    | 出线方向 | 90° |
    | 焊接引脚长度 | 3.2 mm |
    | 安装孔直径 | 1.3 mm |
    | 安装孔公差 | + 0.1 mm |
    | 紧固螺丝 | M2螺丝 |
    | 松动力矩(最小值) | 0.2 Nm |
    | 松动力矩(最大值) | 0.25 Nm |
    | 绝缘材料 | 尼龙PA |
    | 色彩 | 橙色,接近RAL 2000标准 |
    | 阻燃等级 | UL 94 V-2 |
    | 温度测试 | 针焰测试温度750°C,持续时间30秒 |

    产品特点和优势


    1. 多功能连接:LM1N 3.5/2 3.2 OR采用夹紧式连接方式,能确保与不同直径和材质的导线紧密接触。
    2. 高性能材料:该产品采用阻燃等级为UL 94 V-2的尼龙绝缘材料,保障安全。
    3. 广泛的适用性:具备高可靠性与耐用性,适应不同的环境要求。

    应用案例和使用建议


    LM1N 3.5/2 3.2 OR 在家用电器、工业控制设备、自动化系统等领域有着广泛的应用。为了确保安装的稳定性,建议按照手册中的说明进行正确的焊接和固定。对于多根导线的连接,可以考虑增加合适的端子配件以确保连接的稳固。

    兼容性和支持


    LM1N 3.5/2 3.2 OR与同系列的其他产品具有良好的兼容性,适合在多种标准条件下使用。厂商提供全面的技术支持,包括安装指南、常见问题解答及维修服务等,以帮助用户解决各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 紧固螺丝松动 | 重新调整至手册中规定的扭矩范围内 |
    | 连接后无法通电 | 检查导线是否有正确插入并紧固 |
    | 导线脱落 | 确保导线已完全插入且固定到位 |

    总结和推荐


    LM1N 3.5/2 3.2 OR是一款性能稳定、安全可靠的PCB连接系统,特别适用于需要高可靠性连接的应用场合。其独特的夹紧式设计和坚固的材料使其在多变的工作环境中表现出色。考虑到其广泛的适用性和完善的售后服务,强烈推荐给需要高质量连接系统的客户。

1716710000参数

参数
长*宽*高 7.6mm(长度)*9.15mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1716710000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1716710000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1716710000 1716710000数据手册

1716710000封装设计

查看详情并下载
Symbol
Footprint
3D Model
