1955400000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1955400000
供应商: 期货订购
标准整包数: 1

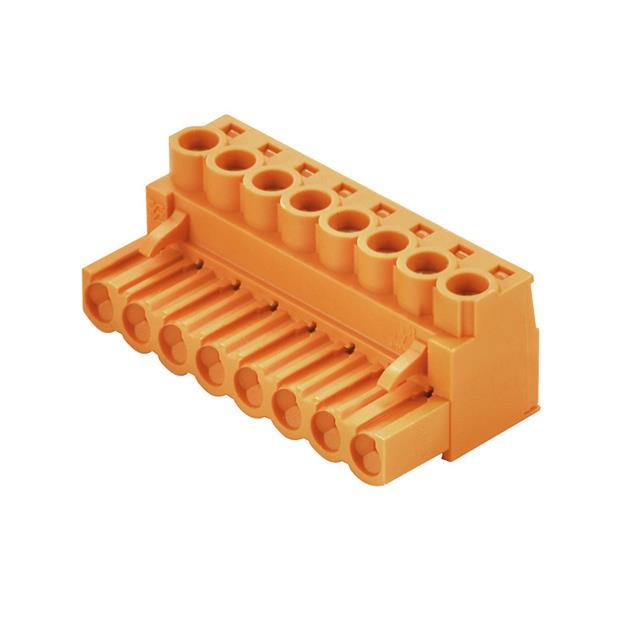

WEIDMüLLER 接线座- 接头/插头和插口 1955400000

1955400000概述


    产品简介


    本文将介绍一款适用于PCB连接系统的电子元器件——BLZP 5.00/180 SN。该产品属于插座连接器系列,采用了张力夹持连接方式。其主要用于电气设备的内部连接,广泛应用于家电、工业控制设备、通信设备等领域。该款连接器具有稳定的机械和电气性能,确保在高可靠性要求的应用环境中可靠运行。

    技术参数


    系统参数
    - 连接系统:夹持式连接
    - 导线出线方向:180°
    - 距离(Pitch):5.00 mm(0.197英寸)
    - 极数:19
    - 排数:1
    - 刀口规格:0.6 x 3.5 mm
    电气参数
    - 刀口标准:DIN 5264
    - 紧固扭矩范围:0.4-0.5 Nm
    - 夹紧螺钉规格:M2.5
    - 剥线长度:7 mm
    - 长度L1:90 mm(3.543英寸)
    绝缘材料与防护
    - 绝缘材料:PBT
    - 颜色:黑色
    - 防火等级:UL 94 V-0
    - CTI:≥ 200
    接触材料
    - 接触材料:铜合金
    - 接触表面:镀锡
    - 基底材料:铜合金
    导体连接参数
    - 最小夹紧范围:0.13 mm²
    - 最大夹紧范围:4 mm²
    - 导线横截面积(AWG):26至12
    电气额定值
    - 标称电流(20°C,不同极数):19 A 至 15.5 A
    - 标称电压(不同过电压类别/污染程度):400 V 至 250 V
    - 冲击耐受电压(不同过电压类别/污染程度):4 kV
    耐热性
    - 短时承受电流:1秒内承受120 A

    产品特点和优势


    该款BLZP 5.00/180 SN连接器具有多种独特的优点和优势,使其在电气设备连接中脱颖而出。其中:
    1. 夹持式连接设计:提供可靠且方便的导线连接,提高装配效率。
    2. 宽广的适用范围:支持不同规格的导线,适应不同应用需求。
    3. 出色的电气和机械性能:具备良好的接触稳定性和长寿命。
    4. 高标准的安全防护:通过了多项安全标准认证,确保安全使用。

    应用案例和使用建议


    应用案例
    这款连接器在各类电器设备和控制系统中得到了广泛应用,例如家用电器、通信设备、工业自动化设备等。以家用电器为例,它可以用于冰箱、空调、洗衣机等家电的内部连接。
    使用建议
    - 在安装过程中,严格按照说明书操作,确保拧紧力矩在0.4-0.5 Nm之间。
    - 确保导线正确剥离到指定长度,避免剥线过长导致短路风险。
    - 对于高温环境,应选择符合高温标准的导线进行连接。

    兼容性和支持


    该连接器与其他同类电子元器件高度兼容,能够无缝集成到现有设备中。制造商提供详尽的技术支持和服务,包括安装指导、故障排查和定期维护服务,确保用户能够轻松使用和维护该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线连接不牢固 | 检查并调整拧紧力矩,确保在规定范围内。 |
    | 连接处发热 | 检查是否有导线裸露部分接触不良,重新装配导线并确保正确接触。 |
    | 连接器无法插入 | 检查是否有异物阻挡,清理连接器槽并重新尝试插拔。 |

    总结和推荐


    综上所述,BLZP 5.00/180 SN是一款具有高性能和广泛应用的电子元器件,它在机械强度、电气性能和安全性方面表现卓越。对于需要可靠连接的电气设备,该连接器是一个理想的选择。我们强烈推荐在相关项目中使用该产品。

1955400000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1955400000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1955400000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1955400000 1955400000数据手册

1955400000封装设计

查看详情并下载
Symbol
Footprint
3D Model
