1640170000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1640170000
供应商: 期货订购
标准整包数: 1

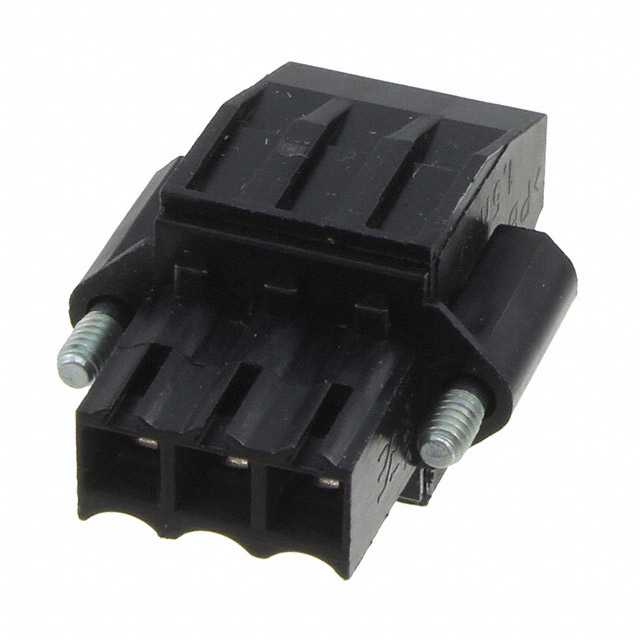

WEIDMüLLER 接线座- 接头/插头和插口 1640170000

1640170000概述

    高质量文章:BL 3.5/270F PCB 插入式连接器的技术手册解析

    1. 产品简介


    BL 3.5/270F 系列 PCB 插入式连接器是一款专为电路板设计的高可靠性电子元件,适用于需要紧凑布局和可靠连接的应用场景。该产品主要具有以下特点:
    - 产品类型:PCB 插入式连接器,带有螺钉夹持连接方式。
    - 主要功能:提供安全可靠的电气连接,支持高密度接线,满足工业和消费电子领域的多种需求。
    - 应用领域:广泛应用于工业自动化、通信设备、家用电器、医疗设备等领域。

    2. 技术参数


    以下为 BL 3.5/270F 的关键技术规格和性能参数:
    | 参数项 | 值 |

    | 产品型号 | BL 3.5/270F |
    | 连接类型 | 螺钉夹持(Clamping yoke) |
    | 螺钉规格 | M2 |
    | 额定电压 | 过压等级 II/2:320 V |
    | 过流能力 | 最大额定电流:12 A(20°C),10 A(40°C) |
    | 绝缘材料 | PBT,阻燃等级 UL 94 V-0 |
    | 防护等级 | IP 20 |
    | 弯角方向 | 270° |
    | 最小/最大导线尺寸 | 固体线:0.08 mm² 至 1.5 mm² |
    | 绝缘电阻 | ≥ 100 MΩ |
    这些参数确保了该连接器能够在多种严苛环境下正常运行。

    3. 产品特点和优势


    - 高灵活性:支持多极数配置(3 到 24 极),满足不同的应用需求。
    - 高安全性:符合 IP 20 防护标准,确保操作安全。
    - 易安装:采用螺钉夹持方式,易于安装和维护。
    - 耐用性:绝缘材料为 PBT,具备卓越的机械强度和耐高温性能。
    - 兼容性好:可适配 AWG 14 至 AWG 28 的导线范围。

    4. 应用案例和使用建议


    - 工业自动化:在 PLC 模块和传感器之间的连接中表现出色。
    - 通信设备:适配高速信号传输和电源连接的需求。
    - 家用电器:适用于空调、洗衣机等家电设备的内部布线。
    使用建议:
    - 在安装过程中,需按照推荐的紧固扭矩(0.2 至 0.25 Nm)拧紧螺钉,以确保良好的电气接触。
    - 需定期检查连接状态,避免因松动导致的接触不良问题。

    5. 兼容性和支持


    BL 3.5/270F 系列连接器具有良好的兼容性,可与同系列其他产品无缝对接。制造商提供详尽的产品文档和技术支持,帮助客户快速完成选型和集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查导线剥皮长度是否符合要求(6 mm)。 |
    | 紧固力不足 | 使用正确规格的螺丝刀调整至推荐扭矩值(0.2~0.25 Nm)。 |
    | 密封性能不佳 | 确保连接器与配套 PCB 的匹配度及装配完整性。 |

    7. 总结和推荐


    BL 3.5/270F 系列 PCB 插入式连接器以其高可靠性、易用性和广泛的适用性成为众多电子设备的理想选择。尤其适合需要高密度布线和严苛环境下的应用场景。
    推荐指数:★★★★★(五颗星)
    总结:BL 3.5/270F 系列连接器凭借其优良的设计和高性能表现,在工业和消费电子领域都具有显著的市场竞争力,是值得信赖的选择。

1640170000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1640170000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1640170000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1640170000 1640170000数据手册

1640170000封装设计

查看详情并下载
Symbol
Footprint
3D Model
