首页  >  产品百科  >  1014460000

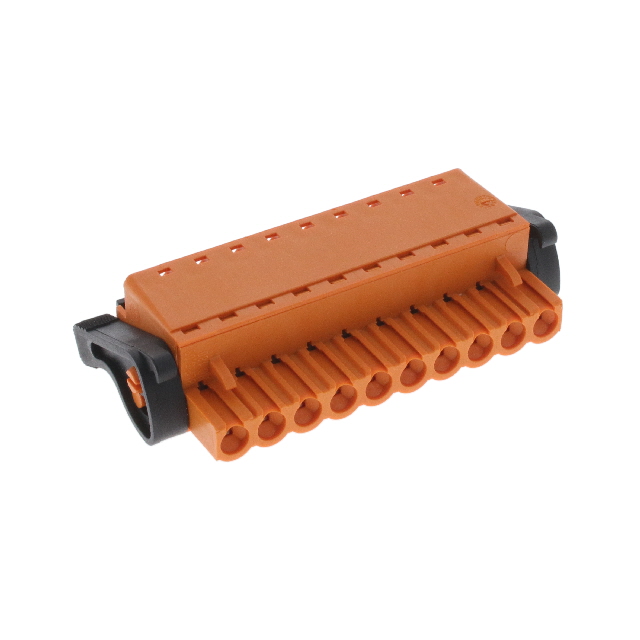

1014460000

厂牌: WEIDMüLLER
产品描述: Conn Terminal Block F 10 POS 5.08mm ST Cable Mount 18.5A Box
供应商型号: 2884857
供应商: element14
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1014460000

1014460000概述

    # 高质量文章:BLF 5.08/10/180LR SN OR BX 公板插件连接器技术手册

    产品简介


    本产品为BLF 5.08/10/180LR SN OR BX,属于公板插件连接器系列,具有PUSH IN推入式接线端子设计,适用于各种印刷电路板(PCB)连接需求。主要功能是提供稳定可靠的电气连接,通过螺钉刀具轻松进行导线压接。这些连接器广泛应用于工业自动化、电力传输系统、楼宇自动化及各种电子控制设备中。

    技术参数


    | 参数名称 | 值 |

    | 接线系统 | PUSH IN |
    | 导线出线方向 | 180° |
    | 接触间距(mm) | 5.08 mm |
    | 接触间距(英寸) | 0.2 英寸 |
    | 极数 | 10 极 |
    | 行数 | 1行 |
    | 螺丝刀尺寸(mm) | 0.6 x 3.5 |
    | 压线范围(mm²) | 0.13 ~ 3.31 |
    | 压线范围(AWG) | 26 ~ 12 |
    | L1 长度(mm) | 45.72 mm |
    | L1 长度(英寸) | 1.8 英寸 |
    | 电气防护等级 | IP 20 |
    | 绝缘材料 | PBT |
    | 色彩 | 橙色 |
    | 燃烧等级 | UL 94 V-0 |
    | 接触材料 | CuSn |
    | 接触表面处理 | 镀锡 |
    | 接触基材 | CuSn |

    产品特点和优势


    1. 推入式接线端子设计:提供快速、便捷且牢固的导线连接方式,操作简单快捷,减少接线时间和人力成本。
    2. 优异的电气性能:符合不同电压和电流需求,保证信号传输的稳定性与可靠性。
    3. 多种规格可选:提供不同极数和颜色选择,方便用户根据具体应用需求灵活选用。
    4. 安全防护:具有良好的防触电保护性能,达到IP20标准,确保使用者的安全。
    5. 高质量材料:采用阻燃性高的PBT材料和镀锡铜材料,保证产品的耐用性和安全性。

    应用案例和使用建议


    该产品适用于多种应用场景,如工业控制系统、自动化生产线、电力分配系统等。对于使用建议:
    1. 选择正确的极数:根据实际需要选择合适的极数,避免多占空间或者无法满足需求。
    2. 正确压接导线:严格按照规定的压线范围进行压接,以确保连接稳固可靠。
    3. 定期检查维护:定期检查连接部位是否有松动或损坏现象,及时更换或修理,确保系统正常运行。

    兼容性和支持


    此系列产品与同类电气设备具有良好的兼容性,能够广泛应用于各类电路板连接需求。制造商提供了全面的技术支持和服务保障,包括安装指导、故障排查等,以确保客户能顺利使用并充分发挥产品的性能。

    常见问题与解决方案


    1. 导线连接不稳固
    - 解决方案:检查导线是否符合压线范围要求,并重新按照正确的操作步骤进行压接。
    2. 连接器发热
    - 解决方案:检查是否过载或安装不当导致,适当降低负载或重新安装确保接触良好。
    3. 触电风险
    - 解决方案:确保安装符合相关安全标准,使用时注意断电操作并穿戴必要的防护装备。

    总结和推荐


    综上所述,BLF 5.08/10/180LR SN OR BX 连接器以其卓越的性能、便捷的操作和广泛的应用前景,成为市场上备受欢迎的产品之一。它不仅能够满足工业生产中的严苛要求,而且在提升工作效率方面表现优异。强烈推荐给需要高效、稳定、安全连接解决方案的用户们。

1014460000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

1014460000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1014460000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1014460000 1014460000数据手册

1014460000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.2482
10+ ¥ 57.3
30+ ¥ 54.69
60+ ¥ 49.16
120+ ¥ 46.54
270+ ¥ 42.18
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.24
直接购买
加入购物车
