1725210000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1725210000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1725210000

1725210000概述

    电子元器件产品技术手册解析
    本文档详细介绍了Weidmüller公司的OMNIMATE Signal系列BL/SL 5.08电子元器件产品。以下是产品的主要信息和技术规范。

    产品简介

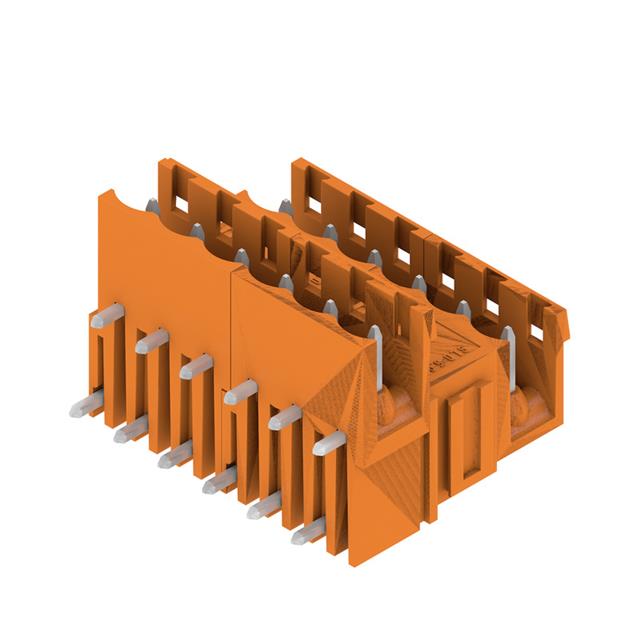

    产品名称: OMNIMATE Signal - series BL/SL 5.08
    型号: SLD 5.08V/12/90 3.2 SN OR BX
    制造商: Weidmüller Interface GmbH & Co. KG
    产品类型: PCB插头连接器(公头),直角出线,通孔焊接连接
    主要功能: 提供板对板的电气连接
    应用领域: 工业控制、驱动系统、楼宇自动化、照明系统、加热系统等

    技术参数


    - 额定电流:
    - 20°C时,最小触点数下:17 A
    - 40°C时,最小触点数下:15 A
    - 额定电压:
    - 波浪电压等级/污染程度II/2:400 V
    - 波浪电压等级/污染程度III/2:320 V
    - 波浪电压等级/污染程度III/3:250 V
    - 额定冲击电压:
    - 波浪电压等级/污染程度II/2:4 kV
    - 波浪电压等级/污染程度III/2:4 kV
    - 波浪电压等级/污染程度III/3:4 kV
    - 电气特性:
    - 工作温度范围:-50°C至100°C
    - 存储温度范围:-25°C至55°C
    - 最大相对湿度:80%
    - 外形尺寸:
    - 宽度:33.02 mm (1.3英寸)
    - 高度:29.4 mm (1.157英寸)
    - 高度(最低版本):26.2 mm
    - 深度:22.2 mm (0.874英寸)
    - 净重:10.78 g

    产品特点和优势


    1. 大电流承载能力: 该产品为HC(High Current)类型,能够在高温环境下提供稳定的大电流传输,适用于工业控制和驱动系统的高电流需求。
    2. 优良的绝缘材料: 使用PBT材料,具有较高的CTI值(≥200),保证了产品的电气绝缘性能。
    3. 可编程和可标记: 公头插针提供了空间用于标签,可以方便地进行编码和标识。
    4. 环境适应性强: 广泛的工作温度范围和存储条件确保了产品可以在各种恶劣环境中可靠工作。
    5. 易于安装和维护: 设计简单,易于通过通孔焊接连接到PCB板上。

    应用案例和使用建议


    该产品常用于工业自动化控制系统、楼宇自动化系统、电力传输系统和汽车电子系统等场合。使用时需注意以下几点:
    - 波峰焊过程: 推荐的波峰焊温度为250°C至260°C,且焊接时间不超过10秒。实际操作中,通常焊接温度会低于推荐值。
    - 冷却速率: 冷却速率应小于6°C/s,以避免过快的冷却导致焊点开裂。
    - 焊接前预热: 建议在焊接前进行适当的预热,以减少热冲击对组件的影响。

    兼容性和支持


    该产品与其他电子元器件和设备具有良好的兼容性,适用于多种行业标准和国际认证,如IEC 60664-1, IEC 61984, CSA, UL 1059等。制造商提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:焊接后出现接触不良现象。
    解决办法: 检查焊接工艺是否正确,确保焊接时间、温度和冷却速率符合要求。必要时重新焊接。

    - 问题:插拔次数超出预期。
    解决办法: 产品设计的插拔次数为25次,若频繁插拔超过该次数,可能需要更换新的连接器。

    总结和推荐


    综上所述,OMNIMATE Signal - series BL/SL 5.08产品具有出色的电气性能和广泛的适用范围,是工业自动化和控制系统中的理想选择。其优异的设计、大电流承载能力和稳定的电气绝缘性能使其在市场上具备较强的竞争力。对于寻求高性能连接解决方案的应用场合,强烈推荐使用此产品。

1725210000参数

参数
长*宽*高 22.16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1725210000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1725210000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1725210000 1725210000数据手册

1725210000封装设计

查看详情并下载
Symbol
Footprint
3D Model
