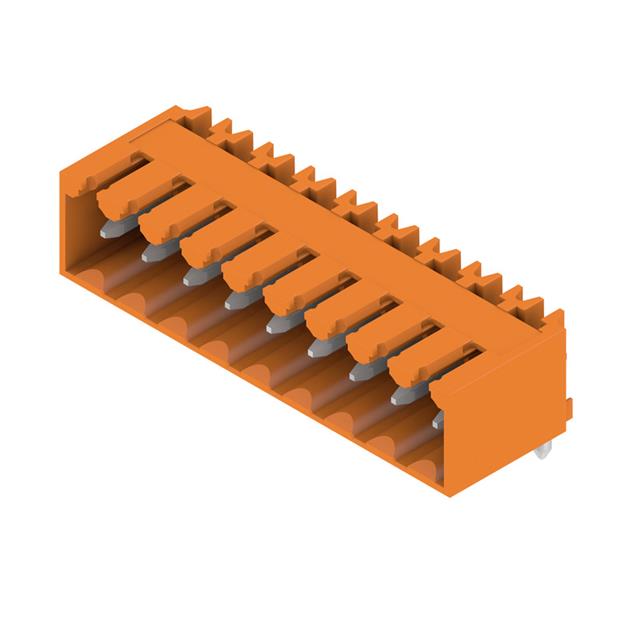

1605140000

厂牌: WEIDMüLLER
产品描述: Conn Shrouded Header M 9 POS 3.5mm Solder RA Thru-Hole Box
供应商型号: 470-1605140000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1605140000

1605140000概述


    产品简介


    SL 3.5/90G3.2SN OR是一款专为PCB设计的插件连接器,属于Solder Connection系列。这款产品采用3.50毫米(0.138英寸)间距的设计,适用于需要高密度互连的应用场景。其主要功能是作为母连接器提供电气连接,通过焊接固定在PCB板上,并且具有90度弯角。该系列还提供了多种不同触点数的产品选择,以适应不同的需求。

    技术参数


    - 型号:SL 3.5/90G3.2SN OR
    - 连接方式:Solder Connection
    - 间距:3.50 mm (0.138 英寸)
    - 触点数:9个
    - 角度:90度
    - 焊针长度:3.2 mm
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)
    - 额定电流:(Tu=20°C)最小值为17 A,最大值为12 A;(Tu=40°C)最小值为14.5 A,最大值为10 A
    - 绝缘电阻:1 MΩ
    - 耐冲击电压:2.5 kV
    - 适用环境温度:常温下最低为-25°C,最高为100°C;存储温度范围为-25°C到55°C
    - 湿度:储存时最大相对湿度为80%

    产品特点和优势


    SL 3.5/90G3.2SN OR连接器的特点在于其高可靠性、坚固耐用和广泛的适用范围。它采用高质量的PBT材料制成,具有良好的耐热性和阻燃性。此外,它的防护等级达到IP 10,安全可靠,可以防止手指和工具意外触碰电触点。同时,其高电流容量使其适用于各种需要高功率传输的应用场景。

    应用案例和使用建议


    SL 3.5/90G3.2SN OR连接器广泛应用于各类消费电子产品、工业控制设备以及通信系统中。例如,在智能家电中用于连接PCB板上的电源线和其他组件;在服务器和数据中心设备中,用于提供稳定可靠的电力供应。为了确保最佳的使用效果,安装时应注意以下几点:
    - 确保PCB孔径为1.3 mm ± 0.1 mm,以保证良好的连接稳定性。
    - 在焊接过程中,应避免过度加热,以免损坏连接器内部结构。
    - 定期检查连接器是否牢固,以确保长期稳定运行。

    兼容性和支持


    SL 3.5/90G3.2SN OR连接器具有较高的兼容性,可与同系列的其他型号及大多数通用PCB板兼容。制造商提供了详尽的技术支持文档,包括CAD文件下载链接,方便设计师在产品开发阶段快速集成。此外,用户还可以联系技术支持团队获取更多专业帮助。

    常见问题与解决方案


    1. 问题:连接器插入后不稳定,接触不良。
    - 解决方案:检查PCB孔径是否符合标准,重新焊接连接器,确保焊点饱满且没有虚焊。
    2. 问题:长时间使用后,连接器出现过热现象。
    - 解决方案:确保PCB散热良好,避免长时间大电流负载下使用。必要时可增加散热片辅助散热。
    3. 问题:连接器无法正常工作,怀疑是内部接触不良。
    - 解决方案:拆开连接器检查内部接点是否有氧化或腐蚀情况,如存在问题需更换新的连接器。

    总结和推荐


    SL 3.5/90G3.2SN OR连接器以其高可靠性、优异的电气性能和广泛的应用范围成为市场上非常受欢迎的选择。无论是家用电器还是工业设备,其都能提供稳定的电力连接。强烈推荐给需要高可靠性、高效能电气连接解决方案的设计工程师和采购经理。

1605140000参数

参数
长*宽*高 32.9mm(长度)*11.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1605140000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1605140000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1605140000 1605140000数据手册

1605140000封装设计

查看详情并下载
Symbol
Footprint
3D Model
