1001590000

厂牌: WEIDMüLLER
产品描述: Conn Terminal Block F 8 POS 5.08mm RA Cable Mount 18.5A Box
供应商型号: 2884789
供应商: element14
标准整包数: 1

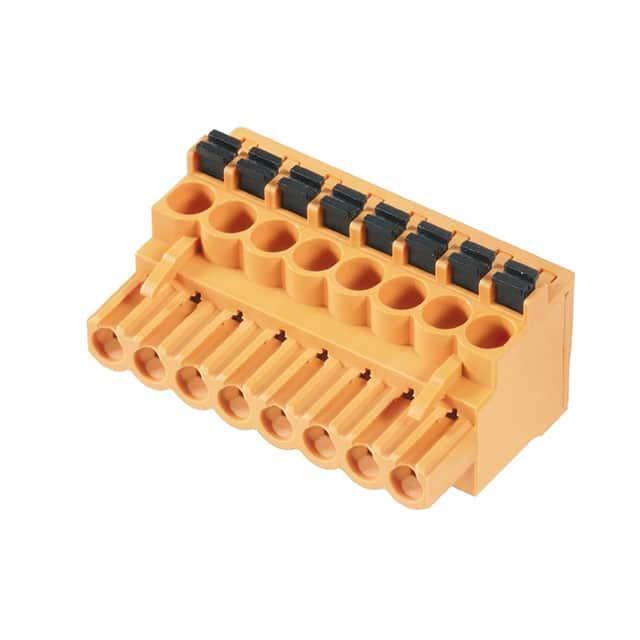

WEIDMüLLER 接线座- 接头/插头和插口 1001590000

1001590000概述


    产品简介


    本产品是一款适用于印刷电路板(PCB)连接系统的插件式插座块,采用弹簧连接技术。该产品在5.00/5.08毫米(0.197/0.200英寸)的间距下工作,可提供高效、可靠的电气连接。这款插座块主要用于电子设备中的电源连接和信号传输,广泛应用于工业自动化、通信设备、医疗设备和消费电子产品等领域。

    技术参数


    - 产品型号:BLF 5.08/08/90 SN OR BX
    - 连接方式:PUSH IN(压入式)
    - 导线接线范围:0.13 mm² - 3.31 mm²
    - 导线截面积(AWG):AWG 26 - AWG 12
    - 引脚数:8个
    - 夹角方向:90°
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),颜色为橙色(类似RAL 2000)
    - 接触材料:铜锡(CuSn),表面镀锡
    - 机械寿命:在正常使用条件下可达数千次操作
    - 额定电流(温度20°C):最小电流18.5A,最大电流6A
    - 额定电压(过电压类别/污染等级II/2):400V
    - 短时耐受电流:3秒内承受120A的电流
    - 防护等级:IP20,符合DIN VDE 0470标准,手指安全防护
    - 认证机构:CSA、CURUS、ROHS

    产品特点和优势


    - 高可靠性:PUSH IN连接技术确保了稳定的电气连接,提高系统的整体可靠性。
    - 易用性:采用压入式设计,使得安装和维护更加方便快捷。
    - 多功能性:适用于多种规格的导线,可接线范围广,适应性强。
    - 安全性:达到IP20防护等级,防止手指触碰电极,确保使用者安全。
    - 环保材料:使用UL 94 V-0级阻燃材料,满足严格的环保标准。

    应用案例和使用建议


    该产品常用于工业控制面板、服务器机柜和其他需要高度可靠电气连接的应用场合。例如,在工业自动化系统中,这类连接器可用于电机、传感器和控制单元之间的连接。为了确保最佳性能和延长使用寿命,建议定期检查连接器的状态,并避免长时间暴露在极端环境中。

    兼容性和支持


    该产品与各种常见的电子元器件和设备兼容,适用于多种规格的导线。厂商提供了全面的技术支持和维护服务,包括产品安装指导和技术咨询。此外,该产品通过了多项国际认证,确保在全球范围内广泛应用。

    常见问题与解决方案


    1. 问题:连接器频繁松动。
    解决方案:检查连接器是否正确安装,确保所有螺丝拧紧到位。如仍然存在问题,考虑更换新的连接器。
    2. 问题:连接器接触不良。
    解决方案:检查导线是否正确插入,并确保接触面清洁无污物。如有必要,重新进行压接操作。
    3. 问题:导线在高温环境下表现不稳定。
    解决方案:确保在规定的温度范围内使用该产品,并选择适合高温环境的导线。如有需要,可以咨询厂家获取更多建议。

    总结和推荐


    综上所述,这款BLF 5.08/08/90 SN OR BX PCB插件式插座块以其卓越的可靠性、多功能性和易用性成为工业和消费电子产品中不可或缺的组件。其广泛的应用领域和多样的配置选项使其在市场上具有显著的竞争优势。我们强烈推荐该产品给需要高可靠性和多功能性的用户。

1001590000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

1001590000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1001590000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1001590000 1001590000数据手册

1001590000封装设计

查看详情并下载
Symbol
Footprint
3D Model
