1519660000

厂牌: WEIDMüLLER

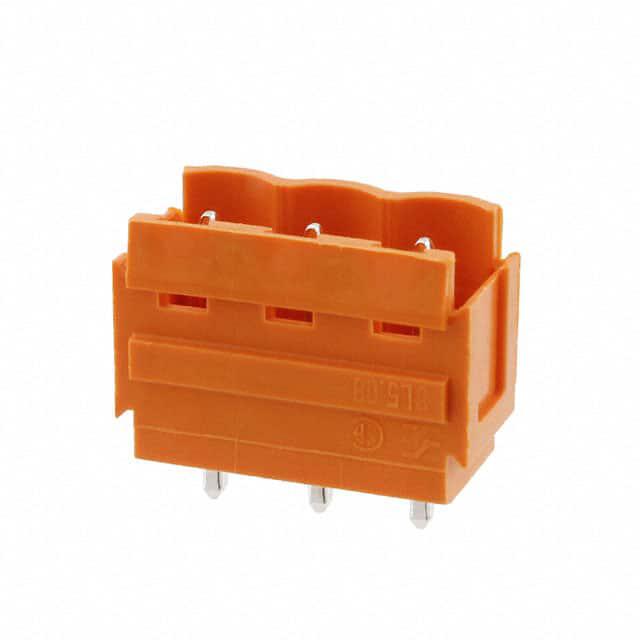

产品描述: Conn Shrouded Header (2 Sides) M 3 POS 5.08mm Solder ST Thru-Hole Box
供应商型号: 1519660000
供应商: Master
标准整包数: 4
WEIDMüLLER 接线座- 接头/插头和插口 1519660000

1519660000概述


    产品简介


    本文介绍的是两款5.00 mm和5.08 mm间距的焊接式插头连接器,型号分别为SL 5.08/180和SL 5.00/180。它们主要用于信号传输和数据传输的应用场合,适用于工业自动化、机械设备及家用电器等领域。这些连接器的特点是采用直出设计,并提供开放式或封闭式侧边选择,能够满足不同安装需求。此外,它们还可以通过附加固定块来增强安装稳固性。

    技术参数


    | 参数 | SL 5.08/180 | SL 5.00/180 |
    |
    | 额定电压 (IEC) | 400 V | 400 V |
    | 额定电流 (IEC) | 18 A | 18 A |
    | 额定电压 (UL) | 300 V | 300 V |
    | 额定电流 (UL) | 15 A | 15 A |
    | 工作温度范围 | -25°C ~ +80°C| -25°C ~ +80°C|
    | 接触材料 | CuSn | CuSn |
    | 绝缘材料 | PBT (V-0) | PBT (V-0) |

    产品特点和优势


    1. 高可靠性和安全性:额定电压和电流均符合国际标准(IEC 和 UL),确保安全运行。
    2. 灵活性:提供多种极数选择,适应不同布线需求。
    3. 快速连接:采用直出设计,易于安装和维护。
    4. 标签和编码功能:方便进行标识和编码,减少误接风险。
    5. 优良的绝缘性能:PBT材质绝缘材料具备良好的耐热和阻燃性能。

    应用案例和使用建议


    应用案例
    在工业自动化领域中,这些连接器常用于PLC控制系统和传感器信号采集。在消费电子领域,可用于智能家电的电路连接。例如,在某些家用洗衣机的控制板上,使用SL 5.08/180连接器来实现信号的稳定传输。
    使用建议
    1. 环境考虑:在潮湿或高温环境下使用时,建议采取额外的防护措施。
    2. 安装建议:为了提高连接的可靠性,可在连接器两侧加装固定块,确保稳固连接。
    3. 选型注意事项:根据实际需求选择合适的极数和导体尺寸,以保证最佳的工作性能。

    兼容性和支持


    这些连接器与标准导线具有良好的兼容性,适用于不同截面的导体。厂商提供了详细的技术支持和维护服务,包括配件供应和技术咨询。用户可以联系厂商获取更多详细资料。

    常见问题与解决方案


    1. 问题:如何正确剥去导线绝缘层?
    - 解决方案:根据手册提供的数据,导线剥皮长度应在0.150英寸到0.472英寸之间,使用适当的工具确保准确剥离。

    2. 问题:如何确保紧固扭矩正确?
    - 解决方案:遵循手册中规定的紧固扭矩范围,确保扭矩在2Nm至8Nm之间。使用专用工具测量并调整扭矩值。

    总结和推荐


    综上所述,SL 5.08/180 和 SL 5.00/180 连接器凭借其优异的安全性、可靠性和多功能性,在众多工业和消费电子产品中展现出色的表现。强烈推荐在需要高稳定性连接的场合中使用这两种连接器。它们不仅适用于各种工业自动化和消费电子产品,还能在恶劣环境下保持卓越的性能。

1519660000参数

参数
长*宽*高 17.24mm(长度)*8.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1519660000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1519660000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1519660000 1519660000数据手册

1519660000封装设计

查看详情并下载
Symbol
Footprint
3D Model
