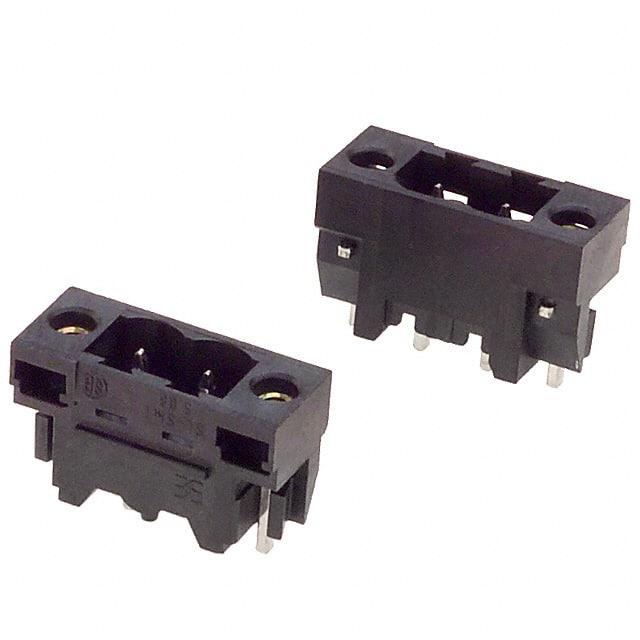

1838440000

厂牌: WEIDMüLLER
产品描述: Conn Shrouded Header (4 Sides) M 2 POS 5.08mm Solder ST Thru-Hole Box
供应商型号: 2509584
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1838440000

1838440000概述


    产品简介


    产品类型: PCB插头连接器
    主要功能: PCB插头连接器主要用于电子设备中,为电路板之间的电气连接提供稳定可靠的接口。这种连接器特别适用于需要高电流承载能力和高温环境下的应用。
    应用领域: 本产品广泛应用于自动化控制系统、工业设备、驱动系统、电力控制、暖通空调(HVAC)、逆变器、基站、电梯以及电源供应等领域。

    技术参数


    - 尺寸和重量
    - 宽度: 19.96毫米(0.786英寸)
    - 高度: 15.2毫米(0.598英寸)
    - 最低版本高度: 12毫米
    - 深度: 8.5毫米(0.335英寸)
    - 净重: 2.26克
    - 系统规格
    - 插接周期: 25次
    - 针间距: 5.08毫米(0.2英寸),出线角度: 180度
    - 端子数量: 2个
    - 焊针长度: 3.2毫米(容差: 0 / -0.3毫米)
    - 绝缘材料: 聚合物
    - 额定电压:
    - IEC标准下: 400伏(污染等级II/2);320伏(污染等级III/2);250伏(污染等级III/3)
    - CSA标准下: 300伏(使用组B/D)
    - UL标准下: 300伏(使用组B/D)
    - 电气特性
    - 额定电流:
    - IEC标准下:
    - 在20°C时,最小27.5安培;最大19安培
    - 在40°C时,最小24安培;最大16.5安培
    - CSA标准下: 在使用组D时为18.5安培
    - UL标准下: 在使用组B时为18.5安培;在使用组D时为10安培

    产品特点和优势


    - 高电流承载能力: 本产品在恶劣环境下仍能保证稳定的电气连接,适合高负载应用。
    - 高温耐受性: 具有良好的耐高温性能,可在-50°C至100°C的工作温度范围内保持良好性能。
    - 可焊性: 提供多种焊接方式,包括回流焊接和波峰焊接,确保安装方便且可靠。
    - 编码功能: 连接器支持编码设计,便于识别和组装。
    - 环保合规: 产品符合RoHS标准,环保无铅,减少对环境的影响。

    应用案例和使用建议


    - 工业自动化系统: 在复杂环境中,如工厂自动化系统中使用此连接器可以确保长时间稳定运行。
    - 电力控制设备: 在电源转换器等电力控制设备中,通过可靠的电气连接来提高设备的稳定性和寿命。
    - 波峰焊接应用: 推荐在波峰焊接过程中遵循特定的温度曲线,确保最佳焊接效果。如上图所示,加热速率应控制在≤3K/s,冷却速率应控制在≥-6K/s,熔点温度应达到217°C以上,持续时间为60秒以上。

    兼容性和支持


    - 兼容性: 本产品可与其他标准化电子元器件和设备兼容。
    - 支持和服务: 厂商提供相关的文档和培训支持,帮助客户更好地理解和使用产品。同时,厂商也会根据市场需求进行技术更新,确保产品的持续优化和改进。

    常见问题与解决方案


    1. 问题: 如何选择正确的焊接温度曲线?
    - 解决方案: 参考产品手册中的焊接温度曲线推荐,考虑实际应用场景(如PCB厚度、铜层比例等)来确定最合适的焊接工艺。

    2. 问题: 如何确保连接器的安全性和可靠性?
    - 解决方案: 使用合格的焊接材料和工具,并严格按照厂商推荐的操作流程执行,定期检查连接器状态以确保长期可靠性。

    总结和推荐


    综上所述,这款由Weidmüller公司生产的OMNIMATE Signal -系列BL/SL 5.08 PCB插头连接器,在工业自动化、电力控制、暖通空调等领域的应用中表现出色。它的高电流承载能力和优良的高温耐受性使其成为各类严苛环境下的理想选择。无论是波峰焊接还是回流焊接,都能确保连接器的稳固性和可靠性。总体来看,这款连接器无论是在技术参数还是在应用性能上都达到了行业先进水平,非常适合于需要高性能连接器的应用场合。强烈推荐在各种工业和电力控制设备中使用。

1838440000参数

参数
长*宽*高 20.32mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1838440000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1838440000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1838440000 1838440000数据手册

1838440000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.7067
10+ ¥ 9.0428
25+ ¥ 9.0428
50+ ¥ 8.6811
100+ ¥ 8.1024
250+ ¥ 7.9577
500+ ¥ 7.9577
1000+ ¥ 7.813
5000+ ¥ 7.813
库存: 67
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.7
直接购买
加入购物车
