0369300000

产品分类: 接线座- 配件 - 跳线
厂牌: WEIDMüLLER
产品描述:
供应商型号: JY-0369300000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线座- 配件 - 跳线 0369300000

0369300000概述

    SAK系列模块化终端螺丝连接器技术手册

    产品简介

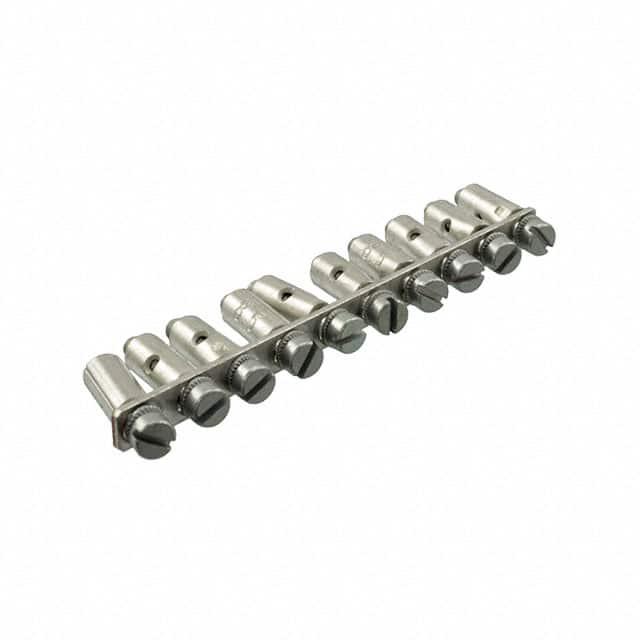

    SAK系列模块化终端螺丝连接器(Screwing Technology)是一种用于电气连接的配件,广泛应用于工业自动化、电力系统及通信设施等领域。其主要功能是通过螺丝连接方式实现电气回路的可靠连接。本文介绍的是型号为Q 10 AKZ4SS的连接器,它预装配了跨接连接,具有10个极点,适用于模块化终端的交叉连接。

    技术参数


    - 订单编号:0369300000
    - 零件名称:Q 10 AKZ4SS
    - 版本:模块化终端用的交叉连接器/链接器,预装配跨接连接,极点数量:10
    - EAN编码:4008190065744
    - 数量:每包20件
    - 认证机构:ETIM 2.0 EC000489、ETIM 3.0 EC000489、eClass 4.1 27-14-11-99、eClass 5.0 27-14-11-40、eClass 5.1 27-14-11-40
    - 额定电压:0V
    - 额定电流:24A
    - 批准版本:爆炸测试版本“Ex e”未指定编号

    产品特点和优势


    - 可靠性高:通过螺丝连接确保电气回路的可靠性和稳定性。
    - 预装配设计:简化安装过程,减少安装时间和成本。
    - 多极选项:提供不同极数选择(2、3、4、10),满足不同的应用需求。
    - 通用性强:Q2-Q10 AKZ 4SS系列产品不仅可用于AK 4和AKZ 4 ST版本,还具有较高的通用性。

    应用案例和使用建议


    - 应用案例:常用于工业自动化控制柜中的电气回路连接。例如,在电力系统中连接断路器、接触器等设备时,SAK系列模块化终端螺丝连接器可以确保稳定可靠的电气连接。
    - 使用建议:
    - 在安装前,检查连接器与模块化终端的匹配度。
    - 确保安装时螺丝紧固到位,以避免因松动引起的连接不良。
    - 定期检查连接器的状态,及时更换损坏部件。

    兼容性和支持


    - 兼容性:该产品适用于AK 4和AKZ 4 ST版本,与其他相关模块化终端兼容。
    - 支持:厂家提供详细的安装指南和技术支持服务,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题1:连接器安装后出现松动。
    - 解决方法:检查并重新紧固螺丝,确保连接牢固。
    - 问题2:连接器无法实现稳定的电气连接。
    - 解决方法:确认连接器的极点数量与实际应用匹配,并检查安装过程中是否存在误操作。

    总结和推荐


    SAK系列模块化终端螺丝连接器(Q 10 AKZ4SS)是一款高性能、高可靠性的连接器,适用于多种工业应用场合。其预装配设计和多极选项使得安装更加便捷,且具有较高的通用性和兼容性。我们强烈推荐使用这款产品,尤其是在需要高可靠性和稳定性连接的应用场景中。

0369300000参数

参数
长*宽*高 4mm(长度)*59.9mm(高度)
零件状态 在售
包装方式 散装

0369300000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0369300000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 跳线 WEIDMüLLER 0369300000 0369300000数据手册

0369300000封装设计

查看详情并下载
Symbol
Footprint
3D Model
