1728550000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1728550000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1728550000

1728550000概述


    产品简介

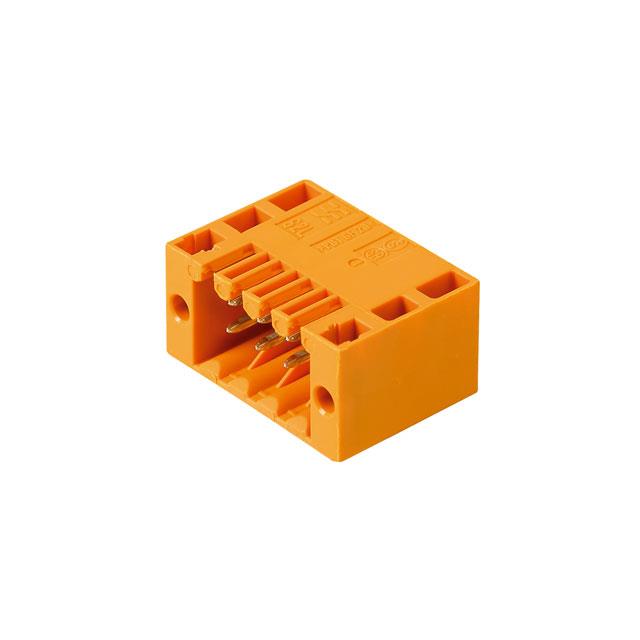

    产品名称:S2L 3.5/22/90F 3.5SN OR
    产品类型:PCB插件连接器
    主要功能:用于电路板上的信号传输,提供稳定的电气连接
    应用领域:广泛应用于工业控制、通信设备、计算机、消费电子等领域

    技术参数


    - 安装方式:焊接式连接
    - 出线角度:90度
    - 间距:3.5毫米(0.138英寸)
    - 插针数量:22个
    - 焊接针长度:3.5毫米
    - 可编码:是
    - 插针排数:2排
    - 每个触点的焊接引脚数量:1个
    - 安装孔直径:1.3毫米
    - 安装孔公差:+0.1毫米
    - 接触基材:铜合金
    - 接触表面处理:镀锡
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)
    - 颜色:橙色(类似RAL 2000)
    - 绝缘材料等级:IIIa
    - 阻燃等级:UL 94 V-0
    - CTI值:≥200

    产品特点和优势


    - 高度可靠:通过DIN VDE 0470认证,安全防护等级IP 10,避免背面接触导致的电击风险
    - 耐用性好:能在极端温度条件下(-25°C至100°C)正常工作,满足不同环境需求
    - 电气特性优秀:最小额定电流为10A(当针数不超过22时),最大额定电压根据过电压等级不同而变化
    - 可定制性强:可以进行编码设计,方便识别和区分不同类型的信号线
    - 适应性强:适用于多种不同的电子设备和系统,具有良好的兼容性和适应性

    应用案例和使用建议


    应用案例:
    S2L 3.5/22/90F 3.5SN OR 连接器广泛应用于自动化设备、工业控制系统、通信设备和计算机设备等场合。例如,在一个工业自动化生产线中,这种连接器可以用于信号传输和控制系统的连接,确保生产线的安全和稳定运行。
    使用建议:
    - 在安装过程中要确保安装孔直径和公差符合要求,以保证连接器的牢固性和稳定性
    - 注意焊接温度和时间,避免因焊接不当造成连接器损坏
    - 在选择连接器时,考虑实际应用中的环境条件(如温度范围、湿度等),确保选型合适

    兼容性和支持


    - 兼容性:S2L 3.5/22/90F 3.5SN OR 连接器与其他标准插针兼容,可以在各种电子设备和系统中使用
    - 支持和维护:厂商提供详细的技术文档和售后服务,帮助客户解决在使用过程中遇到的各种问题

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不牢固 | 检查焊接温度和时间,确保达到规定要求 |
    | 插针损坏 | 更换新的连接器,注意避免外力碰撞 |
    | 连接不良 | 清理接触面,检查是否有异物或者氧化 |

    总结和推荐


    综合评估:
    S2L 3.5/22/90F 3.5SN OR 是一款性能卓越、可靠性高的PCB插件连接器,特别适合在严苛环境下使用。它具备优秀的电气特性和物理性能,能够在广泛的温度范围内稳定工作,具有良好的兼容性和易用性。
    推荐结论:
    鉴于其优异的性能和可靠性,强烈推荐这款连接器用于需要高可靠性的工业自动化设备、通信设备以及其他高端电子设备中。

1728550000参数

参数
长*宽*高 84mm(长度)*14.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1728550000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1728550000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1728550000 1728550000数据手册

1728550000封装设计

查看详情并下载
Symbol
Footprint
3D Model
