1982810000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1982810000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1982810000

1982810000概述

    电子元器件产品技术手册

    1. 产品简介

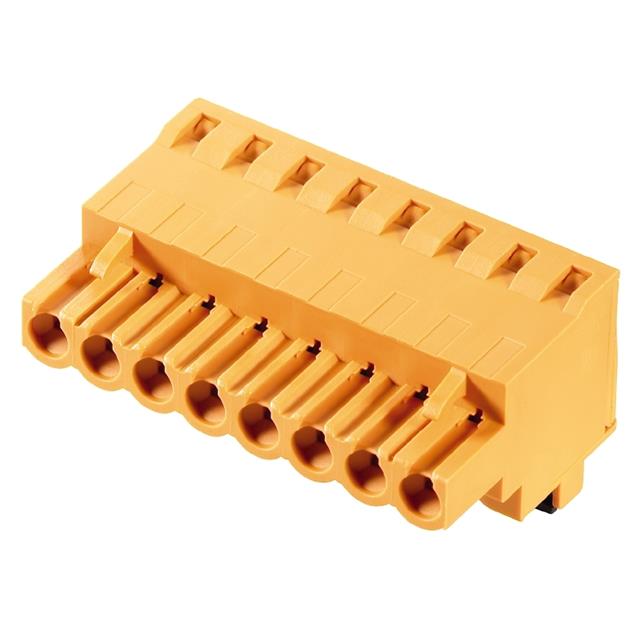

    本文将介绍一款型号为BLF 5.08/13/270 SN OR BX的PCB插接连接器。它是一款带有弹簧连接的压入式插座块,适用于5.08毫米(0.2英寸)间距的电路板连接系统。这种连接器广泛应用于工业自动化、机器制造、交通运输等领域,以实现可靠的电气连接。

    2. 技术参数


    该连接器的关键技术参数如下:
    | 参数 | 详细信息 |

    | 导体连接系统 | 压入式 (PUSH IN) |
    | 导线出线方向 | 270° |
    | 间距 (mm/inch) | 5.08 mm / 0.200 inch |
    | 极数 (Poles) | 13 |
    | 排数 (Rows) | 1 |
    | 刀口尺寸 | 0.6 x 3.5 |
    | 刀口标准 | DIN 5264 |
    | 裸露长度 (mm/inch) | 10 mm / 0.394 inch |
    | 外形尺寸 (mm/inch) | L1 = 60.96 mm / 2.40 inch |
    | 电击防护等级 (IP) | IP 20 (DIN VDE 0470) |
    | 绝缘材料 | 聚对苯二甲酸丁二醇酯 (PBT) |
    | 颜色 | 橙色 (RAL 2000类似色) |
    | 燃烧等级 | UL 94 V-0 |
    | 触点材料 | 镀锡铜 (CuSn) |
    | 连接导线范围 (最小/最大) | 0.13 mm² / 3.31 mm² |
    | 适配导线截面积 (AWG) | 26 / 12 AWG |
    | 连接电流 (A) | 18.5 A (最多极数时) / 6 A (最少极数时) |
    | 额定电压 (V) | 400 V (过电压类别II/污染程度II) |
    | 短路耐受电流 (1s内最大电流) | 120 A |

    3. 产品特点和优势


    该连接器具备以下显著特点:
    - 压入式连接技术:易于安装且稳固可靠。
    - 高耐久性:接触点采用镀锡铜材料,具有优良的导电性和抗腐蚀性。
    - 多种配置选择:提供不同极数的选择,适应多种应用需求。
    - 安全防护:电击防护等级达到IP 20,保障使用者的安全。
    - 兼容性强:适合各种导线截面和AWG规格的导线连接,灵活多样。

    4. 应用案例和使用建议


    这款连接器已成功应用于各种工业控制、机器设备及交通设施中。例如,在一个工业自动化控制系统中,工程师们将此连接器用于将传感器与PLC控制器之间的信号连接,由于其可靠的压入式设计和良好的防水防尘性能,使得整个系统的稳定性大大提高。
    使用建议:
    - 确保导线与连接器之间连接紧密无松动。
    - 使用标准的刀口工具进行导线的压接,以确保导线牢固地固定在连接器内部。
    - 在连接之前检查绝缘材料是否有损伤,以防止短路风险。

    5. 兼容性和支持


    该连接器可与各种符合相关国际标准的导线和电缆兼容。制造商提供了丰富的技术支持服务,包括安装指导和技术咨询服务,以帮助客户顺利完成安装并获得最佳性能。

    6. 常见问题与解决方案


    - 问题1:连接器无法牢固地固定导线
    解决方案:检查导线是否符合规格要求,同时确保使用标准的压接工具,并正确操作。
    - 问题2:连接器暴露在户外环境中发生故障
    解决方案:确认连接器是否符合特定环境下的防护等级标准,并采取适当的防护措施,如加装密封套管。

    7. 总结和推荐


    综上所述,该连接器凭借其优异的电气特性和多种安全防护机制,在工业控制和设备集成中表现出色。尤其适合需要高可靠性连接的应用场合。因此,我们强烈推荐这款BLF 5.08/13/270 SN OR BX连接器用于多种工业场景。

1982810000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

1982810000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1982810000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1982810000 1982810000数据手册

1982810000封装设计

查看详情并下载
Symbol
Footprint
3D Model
