1786200000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: U-1786200000
供应商: 云汉优选
标准整包数: 1

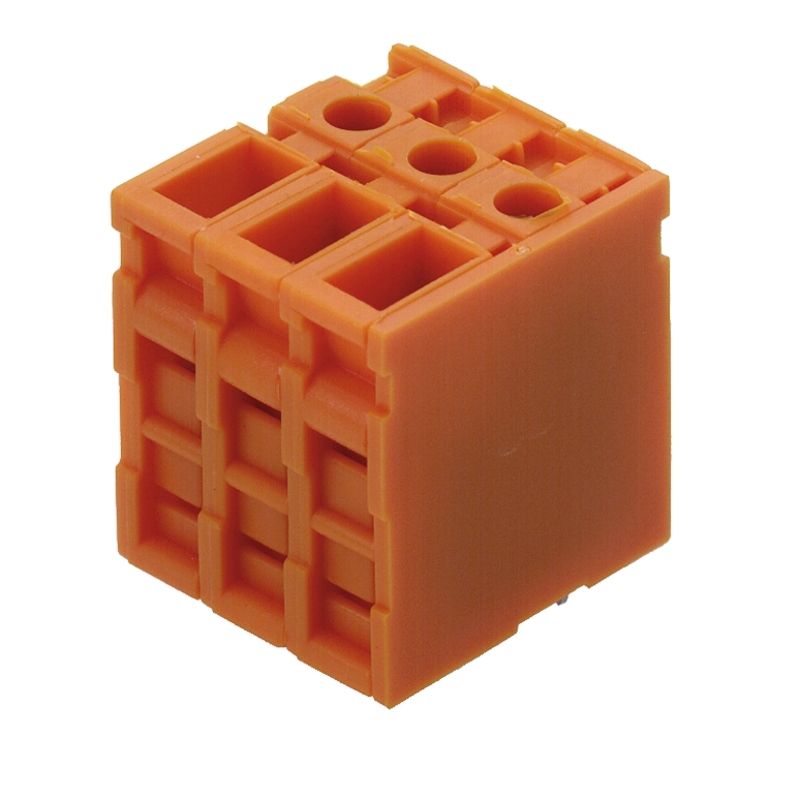

WEIDMüLLER 接线板-线至板 1786200000

1786200000概述

    # TOP 4GS/6.35 和 TOP 4GS/180-6.35 技术手册

    产品简介


    基本介绍
    TOP 4GS/6.35 和 TOP 4GS/180-6.35 是用于印刷电路板(PCB)连接系统的终端部件,属于TOP连接系列。它们通过螺钉夹紧方式实现电导体的可靠连接,适用于广泛的工业应用,特别是在需要高可靠性和紧凑设计的场合。
    主要功能
    - 高效的电导体连接,适用于不同规格的导线(最小 0.13 mm² 到最大 6 mm²)
    - 支持多种国际标准,如 UL 1059、CSA 等
    - 便于安装和维护,适合大规模生产使用
    应用领域
    - 工业自动化
    - 电机控制
    - 通信设备
    - 仪器仪表

    技术参数


    系统参数
    - 产品系列:TOP4GS
    - 连接系统:TOP连接
    - 连接方式:焊锡连接
    - 导线方向:180°
    - 节距:6.35 mm (0.25 英寸)
    - 极数:3
    - 安装孔直径:1.3 mm,公差 +0.1 mm
    - 焊接引脚长度:3.5 mm
    - 适用螺丝刀:0.6 x 3.5 mm(符合 DIN 5264 标准)
    - 紧固扭矩范围:0.5 Nm 至 0.6 Nm
    - 螺丝类型:M3
    - 剥皮长度:13 mm
    - 接触底材:E-Cu(铜合金)
    材料数据
    - 绝缘材料:PA(聚酰胺)
    - 色彩:橙色,类似 RAL 2000
    - 额定电流(Tu=20°C/40°C):32 A
    - 额定电压(II/2 类污染等级):320 V
    - 额定冲击耐压(II/2 类污染等级):2.5 kV

    产品特点和优势


    独特功能
    - 采用高效稳定的焊锡连接方式,保证长时间的稳定性和可靠性
    - 高额定电流和电压,适用于多种复杂的工作环境
    - 简单易用的设计,无需复杂的工具即可完成安装
    市场竞争力
    - 广泛的兼容性,可应用于各种类型的导线
    - 符合多项国际标准,确保全球市场的通用性

    应用案例和使用建议


    应用案例
    - 在电机控制系统中,TOP 4GS/6.35 和 TOP 4GS/180-6.35 作为关键的连接组件,提供高效的电气连接
    - 在通信设备中,它们能够确保高密度的线路布局,提高整体系统的可靠性
    使用建议
    - 在安装时,确保螺丝的紧固扭矩在规定的范围内,以避免过紧或过松造成的不良后果
    - 使用前请检查导线是否符合规格要求,并正确剥离绝缘层,防止短路

    兼容性和支持


    兼容性
    - 可与多种电子元器件和设备配套使用,广泛适用于各类 PCB 系统
    支持
    - 提供详细的安装指南和技术支持文档
    - 若有进一步的技术咨询需求,可联系供应商获得专业帮助

    常见问题与解决方案


    问题一
    问题:安装时发现螺丝无法顺利拧入。
    解决方法:检查安装孔尺寸是否符合要求,必要时重新钻孔。
    问题二
    问题:连接的稳定性不足。
    解决方法:确保螺丝已达到规定的紧固扭矩范围,如有需要可更换合适的螺丝型号。
    问题三
    问题:无法满足额定电流的要求。
    解决方法:选择适当的导线规格,确保导线直径符合产品的最小和最大值要求。

    总结和推荐


    评估
    TOP 4GS/6.35 和 TOP 4GS/180-6.35 在工业应用中表现出色,具有高效、稳定和可靠的连接特性。其广泛的兼容性和全面的支持服务使其成为市场上极具竞争力的产品。
    推荐
    强烈推荐这些产品用于需要高可靠性连接的场合,特别是对电路安全性有严格要求的应用场景。

1786200000参数

参数
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装
