1581450000

厂牌: WEIDMüLLER
产品描述: Conn Shrouded Header (2 Sides) HDR 15 POS 5mm Solder ST Thru-Hole Box
供应商型号: Q-BN-1581450000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1581450000

1581450000概述

    产品概述

    产品简介

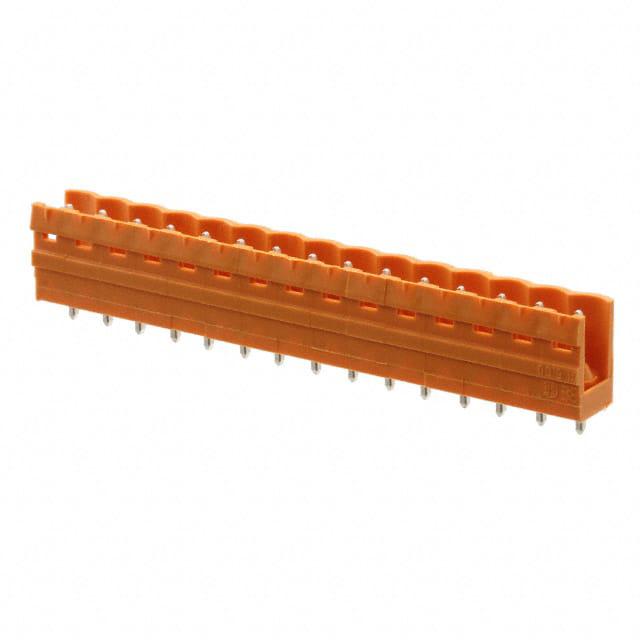

    本文介绍的是型号为SL 5.00/15/180 3.2SN OR的PCB插接连接器。该连接器属于板对板连接器系列,设计用于电路板之间的连接,提供可靠的电气接触。主要应用于工业自动化、机械设备、通信系统和计算机等领域。

    技术参数


    - 订购编号:1581450000
    - 型号:SL 5.00/15/180 3.2SN OR
    - 版本:板对板插接连接器,公头连接器,焊接连接,间距5.00mm,插针数量15个,90°出线角度
    - 电击防护:符合DIN VDE 0470标准,安全触指触摸等级
    - 材料数据
    - 绝缘材料:PBT
    - 颜色:橙色(类似RAL 2000)
    - 燃烧等级:UL 94 V-0
    - 温度范围:工作温度范围为-25°C到100°C,存储温度范围为-25°C到55°C
    - 电气参数
    - 额定电流:最小电流18A(20°C),最大电流14.5A(20°C);最小电流15A(40°C),最大电流12A(40°C)
    - 额定电压:根据不同污染等级及过压类别,额定电压范围为250V至400V
    - 冲击电压耐受能力:根据不同污染等级及过压类别,冲击电压耐受能力范围为4kV

    产品特点和优势


    1. 高可靠性:采用优质PBT材料和经过锡镀处理的接触点,确保长期稳定工作。
    2. 安全保护:具备IP20防护等级,可防止手指触及危险区域,满足工业安全要求。
    3. 适用广泛:适用于各种电气和电子设备的PCB连接,满足多种应用场景的需求。

    应用案例和使用建议


    本产品常用于工业自动化设备中,例如伺服驱动器、机器人控制器、电源模块等。建议在安装时注意插头的方向和位置,确保焊接质量良好。在高温环境下使用时,需额外关注热管理措施以延长产品寿命。

    兼容性和支持


    本产品可与同一系列的其他连接器配合使用,如SL 5.00/2/180至SL 5.00/24/180等型号。厂商提供技术支持服务,帮助客户解决安装及使用过程中可能遇到的技术问题。

    常见问题与解决方案


    - Q: 如何正确识别和选择正确的连接器型号?
    - A: 根据所需的插针数、间距和出线角度选择合适的型号。确认订购编号以确保购买正确的产品。
    - Q: 在焊接过程中应注意哪些事项?
    - A: 确保焊接温度适中,避免过高温度导致绝缘材料损坏;使用适当的焊料,保证焊接牢固可靠。
    - Q: 如何进行日常维护保养?
    - A: 定期清洁表面灰尘,避免接触水或其他腐蚀性物质;检查焊点是否有开裂或松动现象,及时修复。

    总结和推荐


    总体而言,这款SL 5.00/15/180 3.2SN OR板对板插接连接器以其高可靠性和安全性成为市场上一个非常有竞争力的产品。它具有广泛的适用性和良好的兼容性,适合用于工业自动化设备的电路板连接。对于需要高质量电气连接的应用场景,我们强烈推荐使用这款连接器。

1581450000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1581450000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1581450000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1581450000 1581450000数据手册

1581450000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.4848 ¥ 29.7253
库存: 100
起订量: 286 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2972.53
直接购买
加入购物车
