1633570000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1633570000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1633570000

1633570000概述

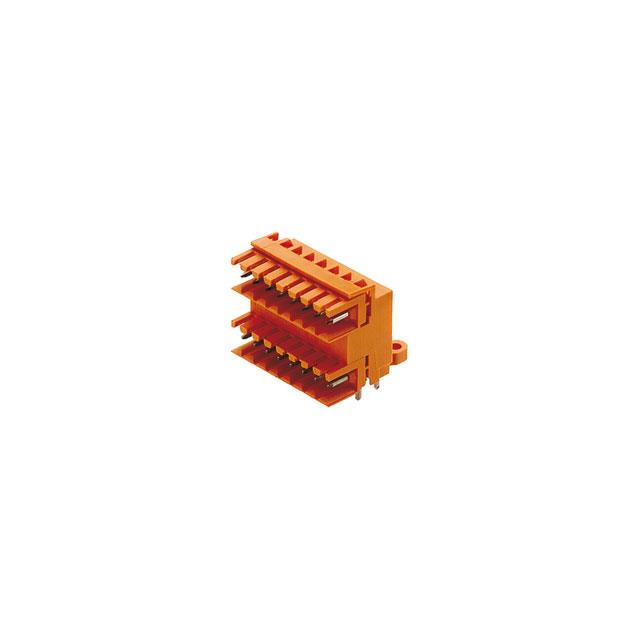

    SLD 3.5/90 PCB Plug-In Connector 技术手册

    1. 产品简介


    SLD 3.5/90 是一种适用于印刷电路板(PCB)连接系统的插件式接插件,主要应用于需要高密度连接的应用场景。该接插件具有90度的弯曲设计,能够方便地安装在电路板上,并通过焊接实现牢固连接。它适用于多种电子设备和系统,如工业控制、通信设备、测量仪器和汽车电子等。

    2. 技术参数


    - 型号编号:1633570000
    - 版本:PCB 插件连接器,公头连接器,焊接连接
    - 插针间距:3.5 mm (0.138 英寸)
    - 极数:48 极
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)
    - 接触基础材料:铜锡(CuSn),镀锡表面
    - 电击防护等级:符合 DIN VDE 0470,IP 10 级,安全免于背手触摸
    - 操作温度范围:
    - 常温下:-25°C 至 100°C
    - 存储温度:-25°C 至 55°C
    - 相对湿度:最高可达 80%(存储时)
    - 额定电流:
    - 针数为 10 时:10.5 A (20°C),9 A (40°C)
    - 针数为 8 时:8 A (20°C),7 A (40°C)
    - 额定电压:
    - 过压类别/污染程度 III/3:125 V
    - 过压类别/污染程度 III/2:160 V
    - 过压类别/污染程度 II/2:200 V
    - 短时耐受电流:3 次冲击,每次 1 秒,最大电流为 80 A

    3. 产品特点和优势


    - 90 度弯曲设计:便于 PCB 上的空间布局和布线。
    - 高可靠性焊接连接:确保长时间稳定工作。
    - 宽温度范围:适用于各种环境条件下的应用。
    - 安全防护等级:满足 IP 10 级别,免于电击风险。
    - 高阻燃性能:采用 UL 94 V-0 等级材料,保证防火安全。

    4. 应用案例和使用建议


    - 应用案例:该接插件广泛用于工业控制系统、通信设备和汽车电子中,特别是在需要高密度连接的应用场景。
    - 使用建议:
    - 确保焊接时温度适中,避免过热导致损坏。
    - 在极端环境下使用时,注意保持适当的通风条件,防止湿度过高。
    - 定期检查接插件是否有损坏迹象,并及时更换。

    5. 兼容性和支持


    - 兼容性:该接插件与同类产品中的标准 PCB 尺寸和接插孔完全兼容,可轻松替换或扩展。
    - 支持:制造商提供详细的技术文档和专业技术支持,帮助客户解决问题并进行最佳应用。

    6. 常见问题与解决方案


    - 问题一:接插件在焊接过程中发生偏移。
    - 解决方案:确保焊接前接插件正确安装,并使用稳定的焊接工具和工艺。
    - 问题二:在高湿环境下使用时出现短路现象。
    - 解决方案:尽量避免在潮湿环境中使用,或者选择具有良好防水性能的接插件。
    - 问题三:接插件在高温环境下无法正常工作。
    - 解决方案:确保接插件的操作温度不超过其额定温度范围,必要时采取散热措施。

    7. 总结和推荐


    SLD 3.5/90 PCB 插件接插件是一款可靠且功能强大的电子元器件产品,适合多种应用场景,尤其适用于需要高密度连接和高可靠性的工业和通信领域。它的卓越性能、广泛兼容性和完善的支持体系使其成为市场的优选。强烈推荐此款产品用于各类电子设备的 PCB 连接需求。

1633570000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1633570000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1633570000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1633570000 1633570000数据手册

1633570000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.008 ¥ 162.1382
库存: 100
起订量: 53 增量: 0
交货地:
最小起订量为:1
合计: ¥ 162.13
直接购买
加入购物车
