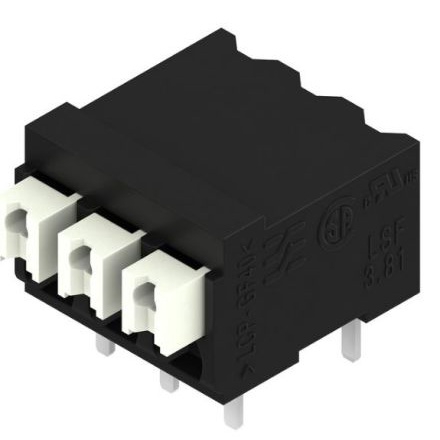

1824630000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述: Weidmuller PCB端子台 LSF系列, 3路, 3.81mm节距, 表面
供应商型号: N-1824630000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线板-线至板 1824630000

1824630000概述

    #

    产品简介


    LSF-SMT系列是专为PCB连接系统设计的产品,采用Push In弹簧连接技术,具有高可靠性、高效能和良好的电气性能。这类PCB终端广泛应用于工业控制、通信设备、电力系统等领域,能够满足不同场景下的接线需求。
    主要功能
    - 高效的Push In连接方式,无需螺丝刀即可实现导线快速连接。
    - 支持Reflow焊接工艺,便于大规模生产组装。
    - 提供多样化的极数选择(2至24极),适合多种布线方案。

    应用领域
    LSF-SMT系列适用于需要可靠连接的场合,如工业自动化设备、通信网络设备、家用电器以及测量仪器等。
    #

    技术参数


    以下是LSF-SMT系列产品的主要技术规格:
    | 参数名称 | 规格值 |

    | 连接类型 | Push In |
    | 连接方向 | 90° |
    | 极数范围 | 2至24极 |
    | 间距(Pitch) | 3.81mm(0.15英寸) |
    | 最大压接范围 | 1.5 mm² |
    | 最小压接范围 | 0.13 mm² |
    | 绝缘材料 | LCP GF |
    | 耐压等级 | 过电压类别II/2:320V |
    | 额定电流(20°C) | 最小17.5A,最大16A |
    | 额定电流(40°C) | 最小17.5A,最大14A |
    | 短时电流承受能力 | 3次1秒,80A |
    | 储存温度范围 | -25°C 至 +55°C |
    #

    产品特点和优势


    LSF-SMT系列以其创新设计和技术特点在市场上占据了一席之地,具体如下:
    1. 便捷安装:Push In连接技术使得导线安装无需工具,节省时间并提高效率。
    2. 卓越可靠性:采用高温LCP GF材料制成,具备出色的阻燃性和电击保护能力。
    3. 多样化选择:提供多极数及方向选项,适应不同电路布局需求。
    4. 严格认证:符合DIN VDE、UL、CSA等多项国际标准,确保产品品质。
    5. 高效散热:独特的设计减少热积累,提升长期稳定性。
    这些特点使其成为工业控制和通信领域的理想选择。
    #

    应用案例和使用建议


    应用案例
    - 工业控制设备:在PLC模块上使用LSF-SMT终端作为信号传输接口,简化布线流程。
    - 通信设备:作为高频信号传输节点,配合Reflow焊接工艺实现自动化生产。
    - 电力系统:在配电柜内用作母排连接点,可承受大电流且保证安全性。
    使用建议
    1. 在进行安装前,请确保导线直径不超过1.5 mm²。
    2. 若使用带塑料套管的端子,需确认导线截面积符合要求(0.25-0.75 mm²)。
    3. 安装过程中注意检查每个极的焊接质量,以防止虚焊问题。
    #

    兼容性和支持


    LSF-SMT系列产品设计灵活,可轻松与其他标准PCB组件兼容。制造商提供了全面的技术支持服务,包括在线文档下载、专业咨询以及售后维护指导,帮助客户快速解决问题并优化系统性能。
    #

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 导线无法插入 | 检查导线直径是否超出允许范围 |
    | 焊接后出现空焊 | 确保焊接温度和时间符合规范 |
    | 接触电阻偏高 | 重新清洁接触表面,确保无氧化物或其他杂质 |
    #

    总结和推荐


    综上所述,LSF-SMT系列产品凭借其Push In连接技术、广泛的适用范围以及可靠的电气性能,成为PCB连接系统的优选解决方案。无论是在工业控制还是通信设备领域,它都能提供高效的性能表现。因此,我们强烈推荐这款产品给需要高性能连接解决方案的用户。

1824630000参数

参数
长*宽*高 11.82mm(长度)*14.3mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 管装

1824630000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1824630000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1824630000 1824630000数据手册

1824630000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.1367 ¥ 1.1623
库存: 1149
起订量: 800 增量: 1
交货地:
最小起订量为:800
合计: ¥ 929.84
