1619430000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1619430000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1619430000

1619430000概述

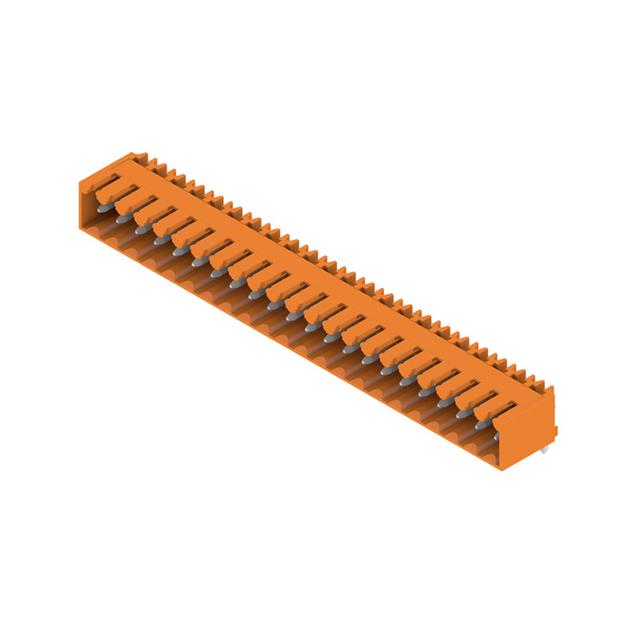

    SL 3.5/90G3.2SN OR PCB插件连接器技术手册

    产品简介


    SL 3.5/90G3.2SN OR 是一款专为印刷电路板(PCB)设计的插件连接器,采用焊接连接方式,适用于电子设备的高密度互连需求。此型号的插件连接器具有 22 个针脚,角度为 90 度,适用于各种高电流和高电压的应用场景。产品提供出色的电气性能和机械强度,广泛应用于工业自动化、通信设备、医疗仪器及消费电子产品等领域。

    技术参数


    - 版本: PCB 插件连接器,公头连接器,焊接连接
    - 间距: 3.50 mm (0.138 英寸)
    - 针脚数: 22
    - 角度: 90°
    - 焊针长度: 3.2 mm
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT),阻燃等级 UL 94 V-0
    - 颜色: 橙色,与 RAL 2000 类似
    - 操作温度范围: -25 °C 至 100 °C
    - 储存温度范围: -25 °C 至 55 °C
    - 湿度: 最大相对湿度 80%
    - 防护等级: IP 10,符合 DIN VDE 0470 标准,安全防止背手触电
    - 额定电流:
    - 针脚数 ≤ 10: 17 A
    - 针脚数 ≥ 11: 14.5 A
    - 额定电压:
    - 过压等级/污染严重度 III/3: 160 V
    - 过压等级/污染严重度 III/2: 160 V
    - 过压等级/污染严重度 II/2: 320 V
    - 冲击电压耐受性: 2.5 kV
    - 短时耐电流性: 3 x 1s 内承受 100 A

    产品特点和优势


    SL 3.5/90G3.2SN OR PCB 插件连接器拥有以下几个显著优势:
    - 高密度设计: 22 个针脚的设计使其能够适应高密度互连的需求。
    - 高性能绝缘材料: 选用阻燃等级 UL 94 V-0 的 PBT 材料,确保了极高的安全性和可靠性。
    - 广泛的温度适用性: -25 °C 至 100 °C 的工作温度范围使得其适用于极端环境。
    - 电气保护: 符合 DIN VDE 0470 标准,安全等级高。
    - 多种认证: 拥有多项国际认证,如 CSA 和 UL 1059,保证了其在国际市场的通用性和合规性。

    应用案例和使用建议


    应用案例:
    1. 工业自动化设备:在机器人的传感器和执行器之间进行信号传输。
    2. 通信设备:服务器、路由器等网络设备内部的信号连接。
    3. 医疗仪器:用于设备内部各模块之间的数据传输。
    4. 消费电子产品:例如音响系统中的信号线连接。
    使用建议:
    - 在安装前检查安装孔直径是否为 1.3 mm,并确保有一定的公差(+0.1 mm)。
    - 确保连接器焊接牢固,避免由于焊接不良导致的接触不良或松动问题。
    - 定期检查连接器的工作状态,尤其是长时间高负载工作后的检查。

    兼容性和支持


    该系列连接器与同系列的其他型号(如 SL 3.5/2/90G3.2SN OR, SL 3.5/3/90G3.2SN OR 等)具有良好的兼容性。厂商提供全面的技术支持,包括安装指导、故障排除和售后维护服务。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方法: 检查焊点是否牢靠,重新焊接或更换新的连接器。
    2. 问题: 连接器容易过热。
    - 解决方法: 检查负载电流是否超过额定值,如果负载过大则需要更换更大容量的连接器。
    3. 问题: 插拔时有摩擦噪音。
    - 解决方法: 清洁插针和插座,确保没有灰尘和杂质。

    总结和推荐


    SL 3.5/90G3.2SN OR PCB 插件连接器以其高密度设计、卓越的安全性和广泛的应用范围,在各类工业和消费电子设备中表现出色。其优异的电气特性和严格的制造标准使其成为众多设备的理想选择。综上所述,强烈推荐使用此款连接器以提升设备的整体性能和可靠性。

1619430000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1619430000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1619430000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1619430000 1619430000数据手册

1619430000封装设计

查看详情并下载
Symbol
Footprint
3D Model
