1160430000

产品分类: 重载连接器 - 框架
厂牌: WEIDMüLLER
产品描述:
供应商型号: CGC-1160430000
供应商: 海外现货
标准整包数: 1

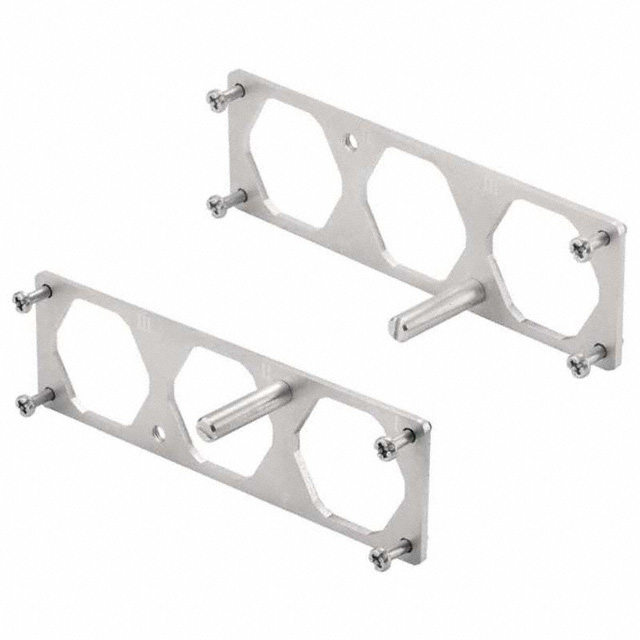

WEIDMüLLER 重载连接器 - 框架 1160430000

1160430000概述

    # Weidmuller HDC RockStar® HighPower 系列连接器

    产品简介


    Weidmuller新推出的HDC RockStar HighPower连接器是电力传输的创新型且免维护插拔解决方案。其模块化设计提供了一种灵活的构造方法,可以生产多种接触点和屏蔽选项,以适应各种功率应用的需求。
    主要特点:
    - 模块化设计提供了平台内的应用灵活性
    - 可配置为1、2、3和4极
    - 插头连接器符合DIN EN 61373 Cat 2标准要求
    - 电气评级:4000V/3 -4/0AWG/250A & 550A
    - 不锈钢安装硬件,带有螺丝锁紧机制
    - 100%防水

    技术参数


    以下是HDC RockStar HighPower连接器系列的主要技术参数:
    | 参数 | Series HighPower 250A | Series HighPower 550A |
    |
    | 电气评级(最大操作电压) | 4000V/4800V | 4000V/4800V |
    | 额定电流 | 250A | 550A |
    | 绝缘电阻 | 10^10 Ω | 10^10 Ω |
    | 工作温度范围 | -50ºC … +120ºC | -50ºC … +120ºC |
    | 防护等级 | IP68 | IP68 |

    产品特点和优势


    HDC RockStar HighPower连接器具备以下几个独特的特点和优势:
    - 灵活的设计:模块化的结构使得可以在一个平台上进行多样化的接触和屏蔽选项生产。
    - 高可靠性:电气评级高达4000V/4800V,能够承受极端的工作条件。
    - 耐久性:采用不锈钢安装硬件,增强了抗腐蚀能力。
    - 防水性:完全防水设计,适用于户外或恶劣环境。

    应用案例和使用建议


    HDC RockStar HighPower连接器广泛应用于需要高可靠性的工业环境中,例如铁路运输系统、数据中心、风电场以及太阳能发电站等。由于其卓越的防潮和防尘能力,它非常适合户外和高污染区域的应用。
    使用建议:
    - 在进行安装前,确保所有配件(如电缆夹和防护套件)均正确安装。
    - 使用专用的压接工具进行电缆连接,以保证连接的稳定性和可靠性。
    - 在进行电缆连接时,按照制造商提供的图纸和安装说明进行操作。

    兼容性和支持


    HDC RockStar HighPower连接器具有良好的兼容性,能够与其他Weidmuller的产品无缝对接。此外,Weidmuller还提供全面的技术支持和维护服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:连接器无法正常锁定?
    - 解决方案:检查安装的螺丝是否已经拧紧到规定的扭矩(11Nm),确保插头和插座之间的接触良好。
    2. 问题:绝缘电阻测试结果异常?
    - 解决方案:请确认没有损坏或磨损的部件,必要时更换受损部件并重新测试。
    3. 问题:插头连接不稳定?
    - 解决方案:检查压接部分是否有松动或未压紧的情况,使用适当的工具重新压接。

    总结和推荐


    综上所述,Weidmuller的HDC RockStar HighPower连接器凭借其创新的模块化设计、高可靠性、耐用性和优良的防水性能,在多种应用场景中表现出色。其广泛的应用领域和高度的兼容性使其成为众多工业项目中值得信赖的选择。
    我们强烈推荐此款产品,尤其适合那些对连接器质量有着严格要求的应用场合。无论是铁路、能源还是数据中心行业,HDC RockStar HighPower连接器都能满足您对可靠性和安全性的一切需求。

1160430000参数

参数
长*宽*高 8mm(长度)*8mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

1160430000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1160430000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 重载连接器 - 框架 WEIDMüLLER 1160430000 1160430000数据手册

1160430000封装设计

查看详情并下载
Symbol
Footprint
