09140241706

产品分类: 重载连接器 - 框架
厂牌: HARTING

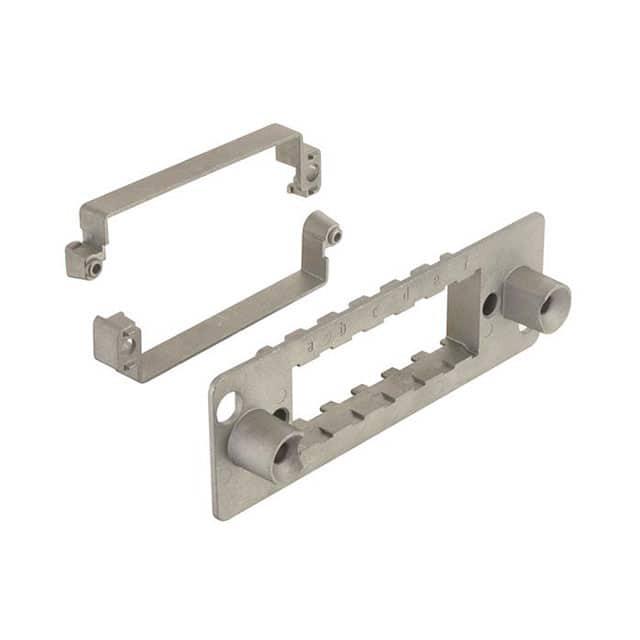

产品描述: 浩亭 对接框架 接驳框架, Han-Modular系列, 156 x 52 x 32.5 mm
供应商型号: 1195-6645-ND
供应商: Digi-Key
标准整包数: 1
HARTING 重载连接器 - 框架 09140241706

09140241706概述

    # HARTING Han-Modular® Metal Docking Frames 技术手册解读

    产品简介


    HARTING Han-Modular® Metal Docking Frames 是一款适用于工业自动化系统的模块化连接系统。该产品主要用于满足高要求的应用需求,如数据中心、工厂自动化和交通运输等。其独特的设计和模块化的特性使得它具有极高的灵活性和可靠性,能够适应各种不同的应用环境。

    技术参数


    | 参数项 | 规格 |

    | 模块数量 | 2个、4个、6个 |
    | 材料 | 嵌套框架:锌合金压铸件
    浮动垫圈:锌合金压铸件 |
    | 浮动公差 | ±2 mm |
    | 对准公差 | ±4 mm |
    | 工作温度范围 | -40°C 至 +125°C |
    | 阻燃等级 | UL 94 V 0 |
    | 机械寿命 | ≥500次插拔循环
    ≥10000次插拔循环(与其它HMC组件配合使用) |
    | 其他认证 | 符合DIN EN 60664-1 和 DIN EN 61984标准 |

    产品特点和优势


    1. 高度灵活:Han-Modular® 系列包含超过100种不同的模块,可以轻松组合以适应各种不同需求。
    2. 无外壳直接面板安装:简化了安装过程,节省空间,便于维护。
    3. 坚固耐用:采用固体前导插针和衬套,增强了产品的稳定性和耐用性。
    4. 接地配置:无需接地接触,但在需要时可以通过PE模块实现接地。
    5. 适用广泛:适用于大多数Han-Modular® 模块,但不包括Han® Megabit模块。

    应用案例和使用建议


    应用场景
    Han-Modular® Metal Docking Frames 主要用于工业自动化设备,例如:
    - 机柜内的配电系统
    - 抽屉式系统的连接
    - 工业机器人和传送带控制系统
    使用建议
    为了最大化产品的性能和延长使用寿命,建议:
    1. 定期检查插拔循环次数,及时更换磨损严重的模块。
    2. 确保安装环境符合规定的温度和湿度要求。
    3. 在需要接地的情况下正确使用PE模块,确保电气安全。

    兼容性和支持


    Han-Modular® Metal Docking Frames 可与HARTING的其他HMC组件完美兼容。厂商提供全面的技术支持和售后服务,包括安装指导、故障排查和产品替换服务。如果客户有任何问题,可以随时联系HARTING的客服团队。

    常见问题与解决方案


    1. 问题:无法达到规定的插拔循环次数
    - 解决办法:检查安装是否正确,确保所有模块都安装到位且牢固。如果仍存在问题,考虑更换磨损严重的部件。
    2. 问题:温度范围超出规定值
    - 解决办法:调整工作环境的温度,避免在极端环境中使用该产品。也可以选择加装适当的散热装置。
    3. 问题:模块损坏
    - 解决办法:更换损坏的模块。确保按照正确的操作步骤进行安装和拆卸,以避免对模块造成进一步损害。

    总结和推荐


    Han-Modular® Metal Docking Frames 是一款具备高度灵活性和可靠性的工业连接系统,特别适合于工业自动化应用。其模块化的设计使得它可以轻松适应多种应用场景,而坚固的构造和高插拔寿命保证了其长时间运行的稳定性。我们强烈推荐这款产品给任何需要高性能、高可靠性的工业连接解决方案的客户。

09140241706参数

参数
长*宽*高 156mm*52mm*32.5mm
安装方式 支架安装
应用等级 工业级
零件状态 在售
包装方式 散装

09140241706厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09140241706数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 框架 HARTING 09140241706 09140241706数据手册

09140241706封装设计

查看详情并下载
Symbol
Footprint
3D Model
