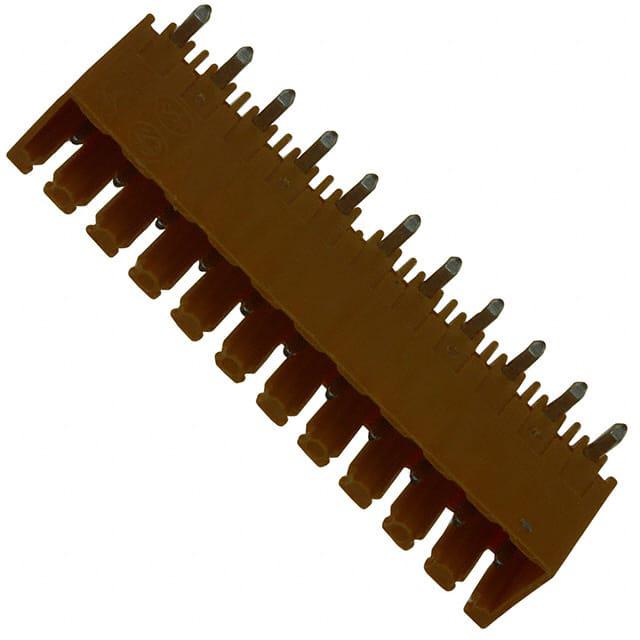

1605160000

厂牌: WEIDMüLLER
产品描述: Conn Shrouded Header M 11 POS 3.5mm Solder RA Thru-Hole Box
供应商型号: 2509552
供应商: element14
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1605160000

1605160000概述


    产品简介


    SL 3.5/90G3.2SN OR 是一种 PCB 插接连接器,属于引脚间距为 3.5 毫米(0.138 英寸)的直角型插头连接器。这种连接器通过焊接方式连接到印刷电路板上,并提供多种极数选择。它的设计使其能够承受较高的电流和电压,适合用于需要高可靠性连接的应用场景。这款连接器广泛应用于各种工业控制设备、通信设备、汽车电子等领域。

    技术参数


    - 适用环境:PCB 面板焊接连接
    - 直角弯头角度:90°
    - 引脚间距:3.5 毫米(0.138 英寸)
    - 极数:11 极
    - 焊针长度:3.2 毫米
    - 可编码性:支持
    - 绝缘材料:PBT(聚对苯二甲酸丁二醇酯),符合 UL 94 V-0 等级标准
    - 操作温度范围:
    - 工作温度:-25°C 至 100°C
    - 存储温度:-25°C 至 55°C
    - 湿度范围:最大相对湿度 80%
    - 电击防护等级:IP 10,符合 DIN VDE 0470 标准
    - 接触材料:铜锡合金,表面镀锡
    - 额定电流:
    - 最小值:17 A(20°C 时)
    - 最大值:12 A(20°C 时)
    - 最小值:14.5 A(40°C 时)
    - 最大值:10 A(40°C 时)
    - 额定电压:
    - 320 V(污染等级 2/2)
    - 160 V(污染等级 3/2 或 3/3)
    - 短时耐受电流:3 秒内承受 100 A 的短路电流
    - 认证:符合 CSA、UL 1059 标准

    产品特点和优势


    - 高可靠性:采用 PBT 绝缘材料,符合 UL 94 V-0 标准,具备出色的阻燃性。
    - 广泛的温度适应性:可在 -25°C 到 100°C 的宽广温度范围内正常工作。
    - 多样化的极数选择:从 2 极到 24 极不等,满足不同应用场景的需求。
    - 优秀的电气特性:具备 17 A 的最大额定电流,能够在多种环境下保持稳定的工作性能。
    - 安全可靠:符合 IP 10 和 DIN VDE 0470 标准,确保使用安全。
    - 可编码性:支持编码功能,提高连接的准确性和可靠性。

    应用案例和使用建议


    - 工业控制设备:SL 3.5/90G3.2SN OR 连接器因其高可靠性和宽温范围,非常适合用于工业控制设备的连接。在高温和低温环境中,连接器仍能保持稳定的工作状态。
    - 通信设备:对于通信设备而言,需要连接器具有良好的屏蔽性和抗干扰能力。该连接器可以提供稳定的信号传输,适用于各类通信设备。
    - 汽车电子:在汽车电子领域,SL 3.5/90G3.2SN OR 连接器具备优良的耐温特性和高可靠性,适合作为汽车内部复杂线路系统的一部分。

    使用建议:
    - 在安装过程中,确保焊接质量,以避免因焊接不良导致的连接不稳定。
    - 选择适当的极数,根据实际应用场景的需求进行选型,不要过度追求高极数而造成浪费。
    - 定期检查连接器的安装情况,确保其在长时间运行后依然保持良好的接触效果。

    兼容性和支持


    - 兼容性:SL 3.5/90G3.2SN OR 连接器具有良好的通用性,能够与其他标准的 3.5 毫米间距的 PCB 插接连接器兼容。
    - 支持和维护:供应商提供详尽的技术文档和支持服务,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 问:如何确保焊接过程中的质量?
    - 答:应使用高品质的焊料,并确保焊接温度和时间合适。可以在焊接前进行预热处理,以减少热冲击对连接器的影响。
    2. 问:连接器的使用温度范围是多少?
    - 答:该连接器的工作温度范围为 -25°C 至 100°C。请根据实际使用环境选择合适的连接器型号。
    3. 问:连接器的安装孔直径是多少?
    - 答:安装孔直径为 1.3 毫米,公差为 +0.1 毫米。

    总结和推荐


    SL 3.5/90G3.2SN OR 是一款高性能的 PCB 插接连接器,具备多种优势:高可靠性、广泛的温度适应性、多样化的极数选择等。它不仅适用于工业控制设备和通信设备,也适用于汽车电子等领域。因此,强烈推荐使用这款连接器来提升设备的整体性能和可靠性。

1605160000参数

参数
长*宽*高 39.9mm(长度)*11.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1605160000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。
