1838340000

厂牌: WEIDMüLLER
产品描述: Weidmuller 5.08mm间距15p插拔式接线端子 插座头, OMNIMATE SL系列, 400 V, 焊接
供应商型号: 1838340000
供应商: Master
标准整包数: 10
WEIDMüLLER 接线座- 接头/插头和插口 1838340000

1838340000概述


    产品简介


    产品类型

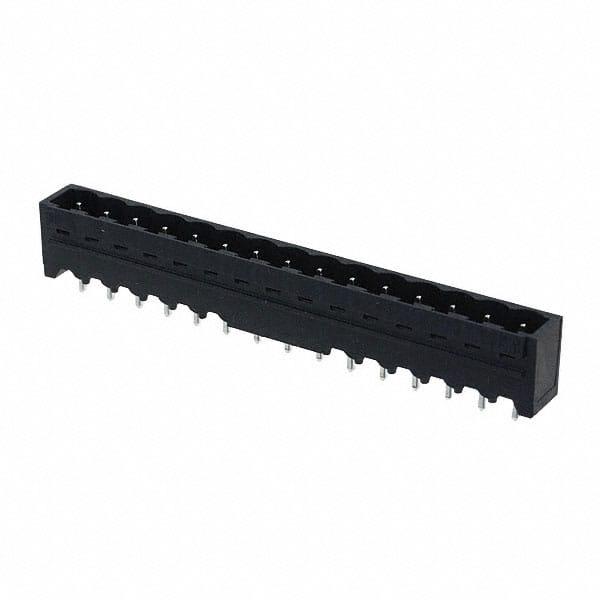

    SL-SMT 5.08/15/180G 3.2SN BK BX 是一款高温度耐受的公头连接器,专门用于PCB(印刷电路板)上的插件连接。该连接器设计为适合自动装配过程,特别是通过回流焊接和波峰焊接工艺。
    主要功能
    该连接器的主要功能是在PCB上实现电气连接,确保稳定的电流传输。它具有闭合端,适合180度出线方向。连接器的公针长度为3.2毫米,表面经过锡镀处理。
    应用领域
    这款连接器广泛应用于需要高度可靠和紧凑连接解决方案的领域,如工业自动化、可再生能源系统、通信设备和医疗设备等。

    技术参数


    - 额定电压
    - IEC: 400 V
    - UL: 300 V
    - 额定电流
    - IEC: 19 A (最少15个极)
    - UL: 15 A (最少15个极)
    - 额定温度
    - 最小工作温度:-25°C
    - 最大工作温度:100°C
    - 引脚间距
    - 5.08 mm(0.2英寸)
    - 额定数量的极
    - 15个极
    - 焊针长度
    - 3.2毫米
    - 绝缘材料
    - LCP GF(阻燃等级:UL 94 V-0)

    产品特点和优势


    1. 高可靠性: 连接器采用高性能材料制造,能够在极端环境中保持稳定性能。
    2. 自动化兼容性: 适用于自动装配,特别是回流焊和波峰焊,提高了生产效率。
    3. 编码功能: 可以进行标识和编码,便于安装和维护。
    4. 耐高温: 能够在高达100°C的环境下正常工作。
    5. 广泛认证: 产品符合多种国际安全标准,如IEC、UL和CSA等。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在自动化控制系统中,这些连接器被用于机器间的数据传输和电源供应。
    - 可再生能源系统: 在风力发电和太阳能系统中,这些连接器能够承受恶劣的工作环境并提供可靠的电力连接。
    - 通信设备: 在电信基础设施中,这些连接器可用于传输高速数据信号。
    使用建议
    - 安装时注意: 确保连接器正确插入并完全锁紧,避免松动。
    - 热管理: 在高功率应用中,需要确保良好的散热措施,以防止过热。
    - 维护建议: 定期检查连接器状态,确保接触良好,无氧化或腐蚀现象。

    兼容性和支持


    兼容性
    - 该连接器与配套的母头BLZP 5.08/270LR SN等型号可以实现插拔式连接,适用于多种电路板布局。
    厂商支持
    - 生产商Weidmüller Interface GmbH & Co. KG提供了详尽的技术文档和售后服务,用户可以通过其官方网站获得相关资料和支持。

    常见问题与解决方案


    - 问题: 连接器无法牢固锁定
    - 解决方法: 检查是否有异物阻碍,并确保连接器插入深度正确。

    - 问题: 焊接后连接器位置偏移
    - 解决方法: 确认焊接前连接器安装位置正确,并在焊接过程中控制温度和时间。

    - 问题: 接触电阻异常增大
    - 解决方法: 清理连接器的接触点,确保没有灰尘或其他杂质附着。

    总结和推荐


    综合评估
    SL-SMT 5.08/15/180G 3.2SN BK BX连接器凭借其高可靠性、广泛的适用性和优良的耐温特性,在多个领域都表现出色。特别是对于需要自动装配和严苛工作条件的应用,是一款值得信赖的选择。
    推荐
    综上所述,这款连接器因其广泛的适用性、高度的可靠性和便利的维护,强烈推荐给那些寻求高品质电气连接解决方案的用户。无论是工业自动化还是通信领域,都能显著提高系统的整体性能和稳定性。

1838340000参数

参数
长*宽*高 79.4mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

1838340000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1838340000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1838340000 1838340000数据手册

1838340000封装设计

查看详情并下载
Symbol
Footprint
3D Model
