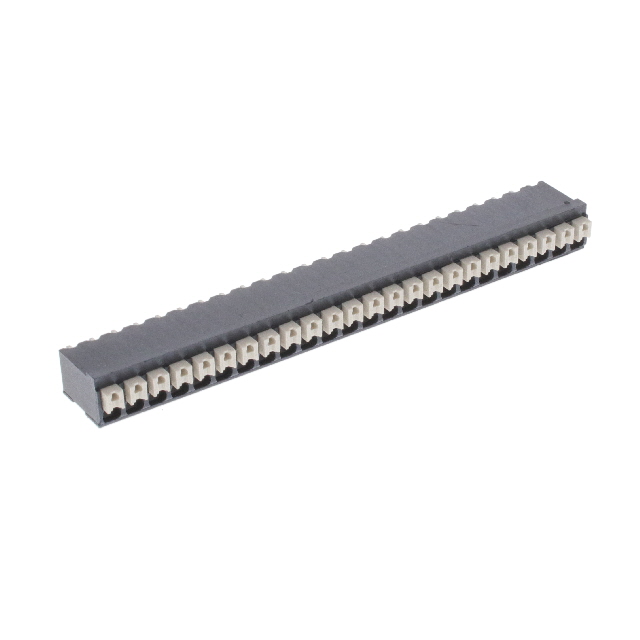

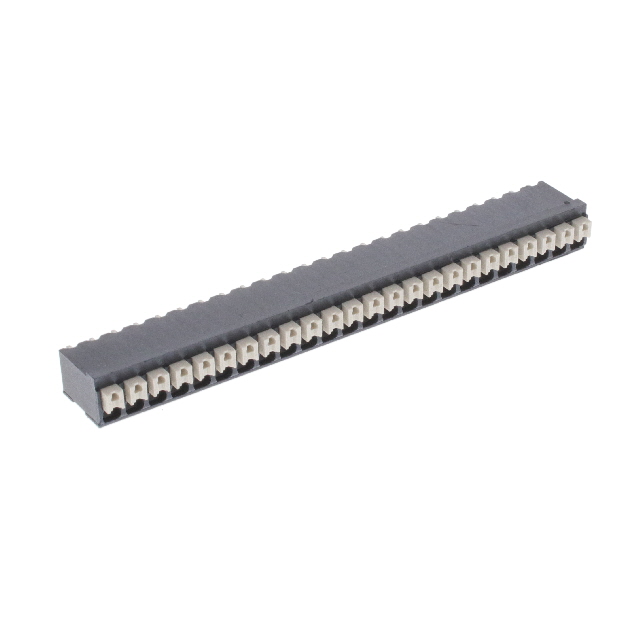

1870130000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1870130000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 1870130000

1870130000概述

    # 电子元器件产品技术手册:OMNIMATE Signal 系列 LSF-SMT 3.81/24/180 1.5SN BK TU

    产品简介


    OMNIMATE Signal 系列的 LSF-SMT 3.81/24/180 1.5SN BK TU 是一款专为自动焊接(SMT)设计的印刷电路板端子。其独特的 PUSH IN 导线连接系统,允许导线通过同一方向插入和操作滑动杆,简化了安装流程。该产品适用于多种工业控制、信号传输及配电领域的应用,尤其是在需要高可靠性连接的环境中表现优异。
    主要功能:
    - PUSH IN 导线连接系统:简化导线安装,支持快速接线。
    - 自动焊接适配:专为 SMT 生产线设计,提升生产效率。
    - 多功能性:适用于不同横截面范围内的导线,满足多样化的应用场景。
    应用领域:
    - 工业自动化控制系统
    - 通信设备
    - 信号分配设备
    - 分布式控制面板

    技术参数


    以下是该产品的关键技术规格:
    | 参数 | 值 |

    | 类型 | LSF-SMT 3.81/24/180 1.5SN BK TU |
    | 电压等级 (IEC) | 320 V |
    | 额定电流 (IEC) | 17.5 A (Tu=20°C) |
    | 导线连接横截面积范围 | 0.13 mm² 至 1.5 mm² |
    | 端子间距 (P) | 3.81 mm |
    | 操作温度范围 | -50°C 至 120°C |
    | 推荐焊锡温度范围 | 217°C 至 260°C |
    | 包装方式 | 管装 (Tube) |
    产品特点:
    - 紧凑设计:宽度仅 91.83 mm,适合高密度 PCB 安装。
    - 安全防护:IP20 触摸保护等级,防止手指触碰触点。
    - 兼容性:符合 IEC、UL 和 CSA 认证标准。

    产品特点和优势


    1. PUSH IN 连接系统:省去传统压线钳工具,减少安装时间,提高生产效率。
    2. 优化设计:双焊针结构增强了连接的稳定性和导电性能。
    3. 耐用性强:具备良好的绝缘性能和耐高温能力,在恶劣环境下仍能保持可靠连接。
    4. 兼容性广:支持多种导线类型,包括裸线、带塑料护套和带端接护套的导线。

    应用案例和使用建议


    应用案例:
    - 在一个工业自动化项目中,使用 LSF-SMT 3.81/24/180 1.5SN BK TU 来连接 PLC 模块与信号传输模块。其稳定的 PUSH IN 连接方式减少了误接的可能性,并提高了系统的整体可靠性。
    - 在一个分布式控制面板中,由于其紧凑的尺寸和可靠的连接性能,被用于信号分配单元,满足多导线需求。
    使用建议:
    - 选择合适的导线横截面积:根据实际负载需求选择导线横截面积,避免过载或导线连接不稳定。
    - 焊接工艺注意事项:遵循推荐的焊接温度曲线,确保焊接质量和端子寿命。
    - 定期检查维护:建议每两年对连接点进行一次接触电阻测试,以保证长期稳定性。

    兼容性和支持


    兼容性:
    - 支持主流的 SMT 自动化生产线。
    - 与多种工业控制器和信号处理设备兼容,可灵活集成到不同系统中。
    厂商支持:
    - Weidmüller 提供全面的技术文档和支持服务,包括设计指南、应用实例和故障排查资料。
    - 客户可通过官网下载工程数据包,包含 EPLAN 和 WSCAD 文件,便于快速集成到现有系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接点出现过热现象 | 检查导线横截面积是否匹配,必要时更换更大横截面积导线。 |
    | 焊接过程中端子变形 | 调整焊接温度曲线,确保温度不超过推荐值。 |
    | 端子接触不良 | 清理连接点污垢,重新压接导线,必要时更换端子。 |

    总结和推荐


    综合评估:
    - 优点:
    - 高效的 PUSH IN 连接系统显著降低了安装复杂度。
    - 产品符合多项国际认证,提供稳定可靠的连接性能。
    - 适用于广泛的工业应用场景,尤其适合高密度安装需求。

    - 推荐使用场景:
    该产品非常适合工业自动化、信号传输及配电等领域,尤其是对安装效率和可靠性要求较高的场合。
    综上所述,OMNIMATE Signal 系列 LSF-SMT 3.81/24/180 1.5SN BK TU 是一款值得推荐的高性能印刷电路板端子,可大幅提升生产效率并保障系统长期稳定运行。

1870130000参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 管装

1870130000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1870130000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1870130000 1870130000数据手册

1870130000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 6.9036 ¥ 58.8877
库存: 100
起订量: 145 增量: 0
交货地:
最小起订量为:50
合计: ¥ 2944.38
直接购买
