1716370000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 1716370000
供应商: Master
标准整包数: 7
WEIDMüLLER 接线座- 接头/插头和插口 1716370000

1716370000概述


    产品简介

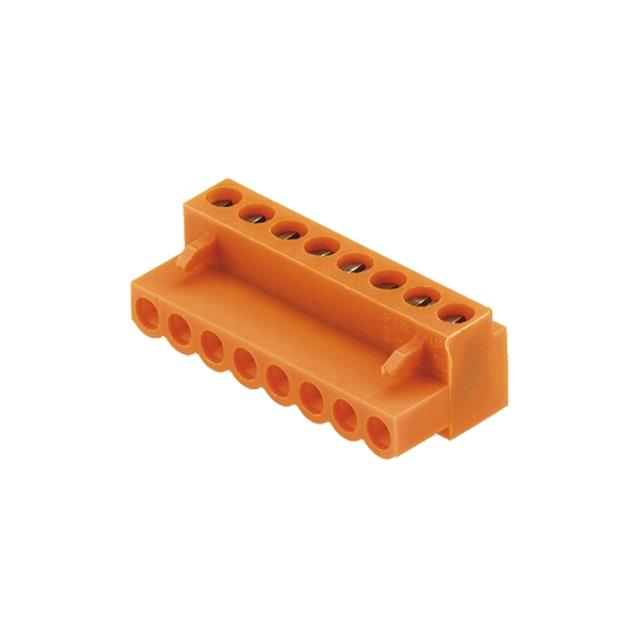

    BL 5.08系列插接式PCB连接器 是一款适用于多种电子设备的高可靠性连接解决方案。该系列连接器设计用于印刷电路板(PCB),采用了压力弹簧连接方式,确保稳定的电气连接。其核心功能在于提供可靠的信号传输,满足不同工业应用的需求,包括自动化控制系统、通讯设备和家用电器等。

    技术参数


    - 产品型号: BL 5.08/7 SN OR
    - 产品类型: PCB插接式连接器,女性端子,压力弹簧连接
    - 额定电压:
    - 过电压等级II/污染程度2:400V
    - 过电压等级III/污染程度2:320V
    - 过电压等级III/污染程度3:250V
    - 额定电流:
    - 20°C时,最少引脚数:14A
    - 20°C时,最多引脚数:12A
    - 40°C时,最少引脚数:12A
    - 40°C时,最多引脚数:10A
    - 绝缘材料: 聚酰胺(PA)
    - 接触材料: 镀锡铜锡合金(CuSn)
    - 颜色: 橙色,类似RAL 2000
    - 紧固扭矩:
    - 最小:0.4Nm
    - 最大:0.5Nm
    - 导线剥离长度: 6mm
    - 防护等级: IP00
    - 引脚间距: 5.08mm (0.2英寸)

    产品特点和优势


    1. 可靠的压力弹簧连接: BL 5.08系列采用压力弹簧连接,确保导线与连接器之间始终保持良好的电气连接,即使在振动或机械应力下也能保持稳定。
    2. 广泛的适用性: 支持从0.13mm²到2.08mm²的导线截面积,适用于不同类型的导线(固体导线和柔性导线)和导线端子(根据DIN 46228标准)。
    3. 优异的电气特性: 额定电压和电流值高,能适应不同的工作环境和应用场景。
    4. 易于安装和维护: 设计简单且紧凑,便于在现场进行快速安装和维护。

    应用案例和使用建议


    应用案例:
    - 工业自动化: BL 5.08系列连接器广泛应用于工业控制系统的信号传输,确保设备之间的可靠连接。
    - 通信设备: 适用于各种通信设备,如路由器、交换机和基站等。
    - 家用电器: 在家用电器中,该系列连接器可用于控制面板和其他电路板上的信号连接。
    使用建议:
    - 保持连接清洁: 安装前务必确保导线和连接器干净无尘,以提高电气连接的稳定性。
    - 合理选择导线: 根据导线的类型和截面积选择合适的连接器型号,确保最佳的电气性能和机械强度。
    - 注意防护措施: 使用时应注意防护等级的要求,确保连接器在潮湿或灰尘较大的环境中仍能正常工作。

    兼容性和支持


    BL 5.08系列连接器与同系列的其他型号(如BL 5.08/2 SN OR, BL 5.08/3 SN OR等)具有高度兼容性,可以方便地与其他标准化连接系统配合使用。厂商提供了详尽的技术支持文档和现场安装指导,确保用户能够正确安装和使用该系列产品。

    常见问题与解决方案


    - Q: 紧固扭矩不足导致连接松动怎么办?
    - A: 请使用适当的工具将螺钉紧固至指定的扭矩范围内(0.4Nm至0.5Nm),以确保连接稳固。
    - Q: 导线容易脱落如何处理?
    - A: 检查导线是否符合规定的剥离长度(6mm),确保连接牢固。
    - Q: 连接器在高温环境下工作时过热怎么办?
    - A: 在设计电路时,考虑散热问题,避免长时间过载运行,确保工作温度不超过40°C。

    总结和推荐


    综上所述,BL 5.08系列插接式PCB连接器是一款高度可靠、易于安装和维护的连接解决方案。其广泛的应用范围、出色的电气特性和良好的市场口碑使其成为众多工业和消费电子设备的理想选择。强烈推荐使用该系列产品以提高电子设备的可靠性和耐用性。

1716370000参数

参数
长*宽*高 35.56mm(长度)*17.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1716370000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1716370000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1716370000 1716370000数据手册

1716370000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.3615 ¥ 87.7619
50+ $ 9.1996 ¥ 76.4909
100+ $ 8.374 ¥ 69.5895
500+ $ 8.3345 ¥ 68.2513
库存: 7
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.76
