9500410000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-9500410000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 9500410000

9500410000概述


    产品简介

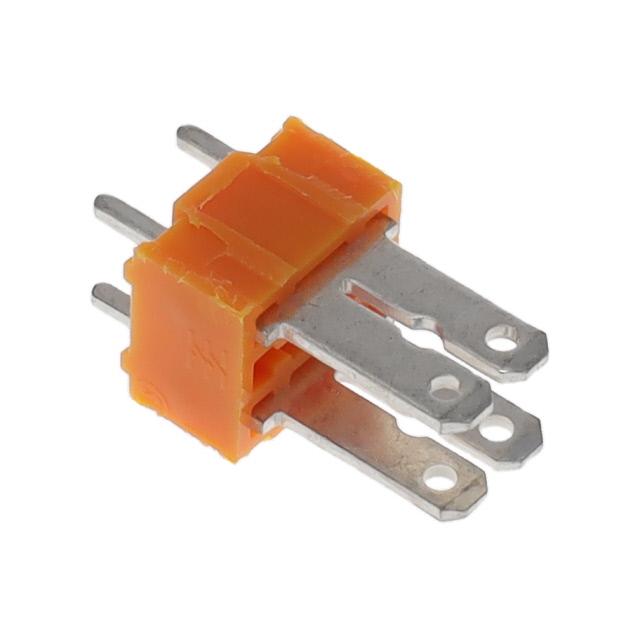

    Weidmüller的PCF 5.00/02/180 3.5SN OR BX是一款带有直角和平面接头连接设计的印刷电路板端子。该产品适用于6.3和2.8毫米的扁平针形连接器,并且具有5.00毫米的节距。这款端子主要适用于各种电气设备和控制系统中,提供了可靠的电气连接,以确保系统的正常运行。

    技术参数


    - 型号:PCF 5.00/02/180 3.5SN OR BX
    - 包装单位:每盒100个
    - 电压范围:
    - IEC标准:630V
    - UL标准:150V
    - 电流范围:
    - IEC标准:24A(20°C)
    - UL标准:15A(20°C)
    - 尺寸:
    - 深度:9.8毫米(0.386英寸)
    - 高度:18.4毫米(0.724英寸)
    - 宽度:9.8毫米(0.386英寸)
    - 重量:1.79克
    - 焊盘长度:3.5毫米
    - 触点保护:DIN VDE 0470 IP 00(未指定)
    - 材料:
    - 绝缘材料:PA(聚酰胺),颜色为橙色,符合CTI ≥ 600的标准
    - 接触材料:铜合金,接触表面镀锡
    - 存储温度范围:-40°C 至 70°C
    - 工作温度范围:-50°C 至 100°C

    产品特点和优势


    - 高度兼容性:本产品符合多个国际标准(IEC、UL、CSA),能够在全球范围内广泛应用。
    - 高可靠性:采用高性能材料制造,具有良好的耐温性和电气稳定性。
    - 多样化安装方向:提供90°、135°和180°三种导线出口方向,适应不同应用需求。
    - 优异的短时过载能力:能够在3秒内承受192A的短时耐受电流。

    应用案例和使用建议


    应用场景:
    - 本产品广泛应用于工业控制、自动化设备、配电系统等领域,如电机驱动控制、开关柜等。
    使用建议:
    - 在焊接过程中,需要严格遵循DIN EN 61760-1标准。焊接温度应不超过260°C,且预热速率应小于3°C/s,冷却速率应小于6°C/s。
    - 在安装过程中,确保引脚的长度适配相应的电压等级,塑料套筒的外径不应大于节距(P)。

    兼容性和支持


    - 本产品与其他品牌的扁平针形连接器具备较好的兼容性,可以轻松实现不同系统之间的集成。
    - 厂商提供了详尽的技术支持文档和CAD数据下载,便于工程师进行设计验证和产品选型。
    - 包含ROHS认证,符合环保要求。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊。
    - 解决方法:检查焊接温度和速度,确保符合规范要求;适当调整焊料的厚度和成分。
    2. 问题:长期存储后接触不良。
    - 解决方法:确认存储环境符合厂家规定的湿度和温度条件。
    3. 问题:工作温度超过额定值导致性能下降。
    - 解决方法:选择合适的工作温度范围内的应用场合,并定期检查接触状态。

    总结和推荐


    综上所述,Weidmüller的PCF 5.00/02/180 3.5SN OR BX凭借其出色的电气性能、可靠性和兼容性,成为多种电气和控制系统应用的理想选择。无论是对于小型家用电器还是大型工业设备,该产品都能发挥重要作用。我们强烈推荐使用此产品以满足各类复杂应用场景的需求。

9500410000参数

参数
长*宽*高 9.8mm(长度)*9.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9500410000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9500410000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 9500410000 9500410000数据手册

9500410000封装设计

查看详情并下载
Symbol
Footprint
3D Model
