1887160000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1887160000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线板-线至板 1887160000

1887160000概述

    OMNIMATE Signal - Series LSF 技术手册

    1. 产品简介

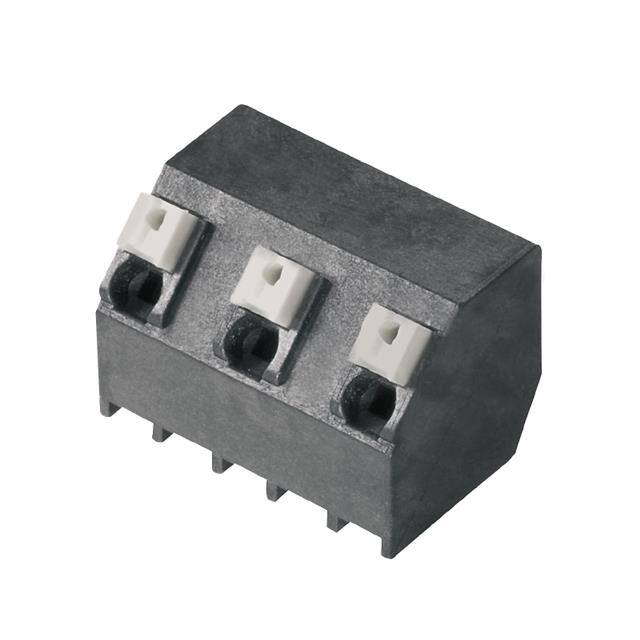

    OMNIMATE Signal - 系列 LSF 是一款专为自动贴装设计的板端子,特别适用于回流焊接(SMT)。它采用 Push In 导线连接系统,可在同一方向上插入导线并操作滑块(顶部),以实现简单可靠的接线。这款产品适用于工业控制、建筑安全、机器安全等多个领域。

    2. 技术参数


    - 基本参数:
    - 类型:LSF-SMT 7.62/02/135 3.5SN BK RL
    - 订货号:1887160000
    - 尺寸:宽度 11.82mm,高度 16.4mm,深度 12.7mm
    - 针脚长度:3.5mm,公差±0.1 / -0.3mm
    - 适用标准:IEC 60664-1, IEC 61984;CSA 200039-1664286;UL 1059 E60693
    - 电气特性:
    - IEC 额定电压:800V,额定电流:17.5A,导线横截面积:0.2 - 1.5mm²
    - UL 额定电压:300V,额定电流:12A,导线横截面积:AWG 28 - AWG 14
    - 环境要求:
    - 储存温度范围:-25°C 至 55°C,相对湿度最大值:80%
    - 工作温度范围:-50°C 至 120°C,安装温度范围:-30°C 至 120°C
    - 机械参数:
    - 触摸防护等级:IP 20,体积电阻:1.60mΩ

    3. 产品特点和优势


    - Push In 导线连接系统:便于导线插入和操作,简化了接线过程。
    - 高可靠性:适用于广泛的导线横截面积(0.2 - 1.5mm²),确保长期可靠运行。
    - 卓越的电气性能:符合多项国际认证标准(如 IEC、CSA 和 UL)。
    - 坚固耐用:具备高耐热性和机械强度,适合多种恶劣环境应用。

    4. 应用案例和使用建议


    - 工业自动化:可用于复杂的控制系统和机器安全装置。
    - 建筑自动化:适用于楼宇自动化系统的信号传输和控制。
    - 建议:确保正确的导线规格和适当的安装工艺,以达到最佳性能。对于双面组装和厚 PCB,建议参考制造商推荐的焊接曲线进行焊接。

    5. 兼容性和支持


    - 兼容性:此产品与多种 SMT 设备和焊接工艺兼容,适用于各类自动化生产线。
    - 支持服务:Weidmüller 提供全面的技术支持和售后服务,确保用户获得最佳体验。

    6. 常见问题与解决方案


    - 问题:如何确保导线插入正确?
    - 解决方案:确保导线的横截面积符合规格要求,并使用正确的插入工具。如果不确定,可以联系技术支持获取帮助。
    - 问题:如何避免过热损坏?
    - 解决方案:遵循制造商推荐的焊接曲线和温度限制,进行适当的预热和冷却过程,以避免组件过热。

    7. 总结和推荐


    OMNIMATE Signal - 系列 LSF 是一款高性能的板端子,适用于多种自动化控制场合。其卓越的电气性能、高可靠性以及广泛的应用范围使其成为市场上极具竞争力的产品。我们强烈推荐此产品用于需要可靠连接的自动化和控制系统中。

1887160000参数

参数
长*宽*高 11.82mm(长度)*12.7mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 卷带包装

1887160000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1887160000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1887160000 1887160000数据手册

1887160000封装设计

查看详情并下载
Symbol
Footprint
3D Model
