1634010000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1634010000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1634010000

1634010000概述


    产品简介

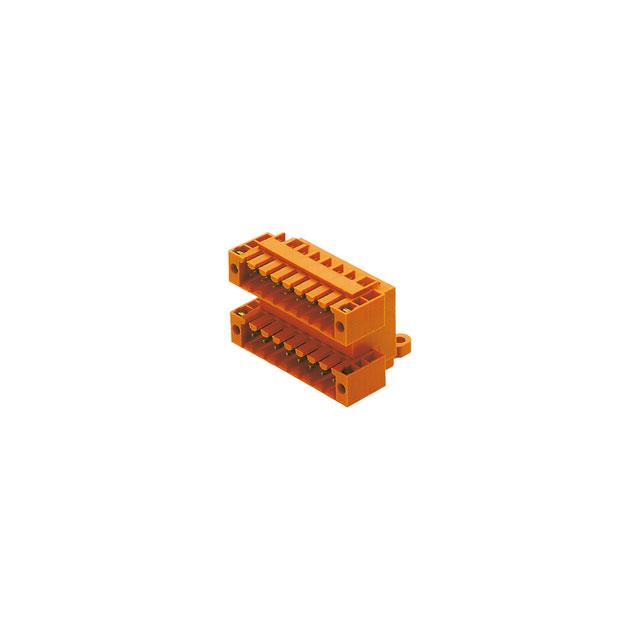

    SLD 3.5/90F 是一种专门设计用于PCB连接系统的插头连接器。这种连接器采用焊接方式连接到电路板上,具有90度的出线角度。SLD 3.5/90F 的引脚间距为3.5毫米(约0.138英寸),支持多种针数选项,能够适应各种不同的电路需求。这些连接器广泛应用于电子制造、工业自动化、通信设备等领域。

    技术参数


    - 机械参数
    - 引脚间距:3.5毫米(0.138英寸)
    - 针数:44针
    - 连接器角度:90度
    - 焊接引脚长度:3.2毫米
    - 安装孔直径:1.3毫米
    - 高温绝缘电阻:1 MΩ
    - 接触材料:镀锡铜合金
    - 电气参数
    - 工作温度范围:-25°C 至 100°C
    - 储存温度范围:-25°C 至 55°C
    - 最大相对湿度:80%
    - 额定电流(20°C时):最小10.5安培,最大8安培
    - 额定电压(III/3类污染等级):125伏特
    - 脉冲耐压(III/3类污染等级):2.5千伏
    - 认证与标准
    - DIN VDE 0470
    - CSA 认证
    - UL 1059 认证

    产品特点和优势


    - 多针数选择:提供从4针到48针等多种选择,满足不同应用需求。
    - 高可靠性:通过DIN VDE 0470认证,确保安全防护。
    - 优异的温度适应性:能够在-25°C至100°C的宽泛温度范围内稳定工作。
    - 抗燃性材料:采用UL 94 V-0等级的PBT材料,提高防火安全性。
    - 镀锡表面处理:保证良好的接触稳定性和较长使用寿命。

    应用案例和使用建议


    应用案例
    SLD 3.5/90F 连接器广泛应用于工业控制系统、汽车电子、电信设备等领域。例如,在工业自动化系统中,它可以用于连接传感器、执行器等组件;在通信设备中,可以用于连接信号模块和电源模块。
    使用建议
    - 在安装前确保电路板清洁,以避免焊接不良。
    - 使用适当的焊料进行焊接,以确保牢固连接。
    - 注意温度和湿度条件,确保符合制造商规定的存储条件。
    - 在安装过程中,需注意引脚间距和孔径的精确对齐,以确保良好的电气连接。

    兼容性和支持


    - 兼容性:SLD 3.5/90F 插头连接器与市面上常见的PCB兼容,可以与其他相应规格的插座配合使用。
    - 技术支持:供应商提供详尽的技术文档和客户支持,包括安装指南、技术咨询和故障排除服务。

    常见问题与解决方案


    1. Q: 焊接后引脚弯曲怎么办?
    - A: 检查焊接过程中的加热均匀性,必要时重新焊接。确保在焊接时保持焊接枪和焊料的角度正确。
    2. Q: 插头连接不稳定怎么办?
    - A: 检查插头和插座之间的接触是否良好,确认无尘屑和氧化物影响接触。如有需要,可更换新的连接器并重新进行焊接。
    3. Q: 产品储存期间出现质量问题怎么办?
    - A: 确保储存环境符合制造商要求,避免高温和高湿度环境。如有问题,及时联系供应商更换。

    总结和推荐


    SLD 3.5/90F 连接器以其广泛的针数选择、高可靠性和优良的电气特性,成为市场上备受青睐的产品。其出色的抗燃性和温度适应性,使其非常适合在各种恶劣环境中使用。总的来说,SLD 3.5/90F 连接器不仅具有高度的专业性和可靠性,而且在价格方面也具有较高的性价比。因此,强烈推荐此款产品给寻求高质量PCB连接解决方案的应用工程师和技术采购人员。

1634010000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1634010000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1634010000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1634010000 1634010000数据手册

1634010000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 22.242 ¥ 189.7243
50+ $ 20.4732 ¥ 174.6364
100+ $ 18.6252 ¥ 158.873
库存: 100
起订量: 45 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1897.24
