2500500000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述:
供应商型号: ET-3565511
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线板-线至板 2500500000

2500500000概述


    产品简介

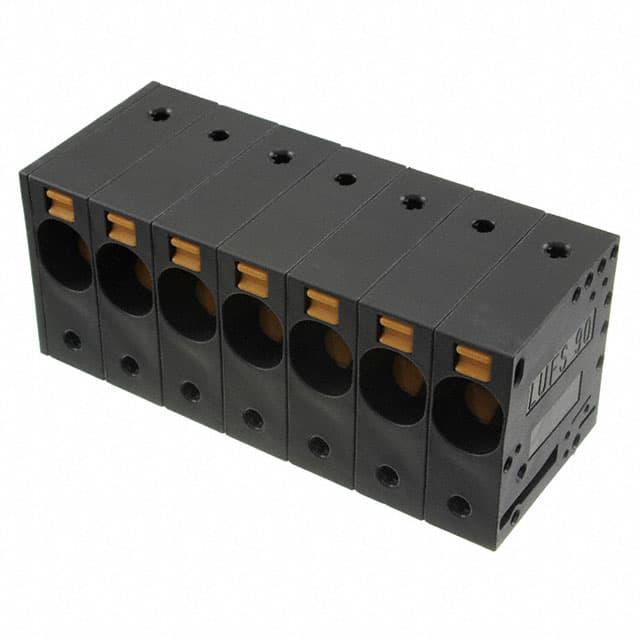

    产品名称:LUFS 10.00/07/90V 5.0SN BK BX
    产品类型:高性能PCB端子
    主要功能:采用PUSH IN连接系统,无需工具即可快速接线。提供安全可靠的接点闭合,集成测试点,增加热降额储备。
    应用领域:广泛应用于工业自动化、控制系统、仪器仪表等领域。

    技术参数


    - 电压范围:
    - IEC:1000 V
    - UL:600 V
    - CSA:600 V
    - 使用组B/D:1000 V(UL)
    - 电流范围:
    - IEC:76 A(不同温度下保持一致)
    - UL:57 A(不同温度下保持一致)
    - CSA:57 A(不同温度下保持一致)
    - 导线截面积:
    - IEC:0.5 - 16 mm²
    - UL:AWG 18 - AWG 4
    - 连接方式:PUSH IN(无需工具)
    - 安装方式:通孔焊接(THT)
    - 导线出线方向:90°
    - 焊脚长度:5 mm
    - 防护等级:插拔状态分别为IP20/IP10

    产品特点和优势


    1. 快连无工具:使用PUSH IN连接系统,无需工具即可实现快速接线。
    2. 安全可靠:通过“连接安全概念”,保证导线被牢固夹紧。
    3. 多功能集成:集成测试点,便于进行潜在拾取和功能测试。
    4. 高可靠性材料:采用WEMID绝缘材料,提供更大的热降额储备。
    5. 宽适用范围:适用于多种导线类型,包括固体、绞合及柔性导线,符合不同应用场景需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统的电源接线
    - 电力分配板上的导线连接
    使用建议:
    - 确保导线截面积在0.5 mm²至16 mm²之间,以充分利用产品的最大电流承载能力。
    - 使用合适的PUSH IN连接工具,以确保导线的牢固连接。
    - 在高温环境下使用时,应考虑到产品的热降额特性,适当调整电路设计以避免过载。

    兼容性和支持


    - 兼容性:与不同规格的导线兼容,适用于各种工业自动化控制设备。
    - 支持:由Weidmüller提供专业技术支持,包括在线文档、培训课程和技术咨询服务。

    常见问题与解决方案


    1. 问题:如何快速安全地连接导线?
    - 解决方案:使用PUSH IN连接系统,直接将导线插入端子,无需额外工具。

    2. 问题:长时间高负载工作下,如何保证产品的稳定性?
    - 解决方案:由于采用了WEMID绝缘材料,产品具有更高的热降额储备,能够在高温环境下稳定工作。

    总结和推荐


    总结:
    - 卓越的快连无工具功能,大幅提升接线效率。
    - 安全可靠的连接保障,适配多种导线类型,满足广泛应用需求。
    - 高度集成的功能和材料特性,提高产品整体性能和稳定性。
    推荐:
    - 推荐在工业自动化控制系统的电源接线和其他类似应用中使用。此款产品因其高效、安全和可靠的特性,在同类产品中具有明显优势。

2500500000参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

2500500000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2500500000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 2500500000 2500500000数据手册

2500500000封装设计

查看详情并下载
Symbol
Footprint
3D Model
