1581940000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1581940000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1581940000

1581940000概述


    产品简介

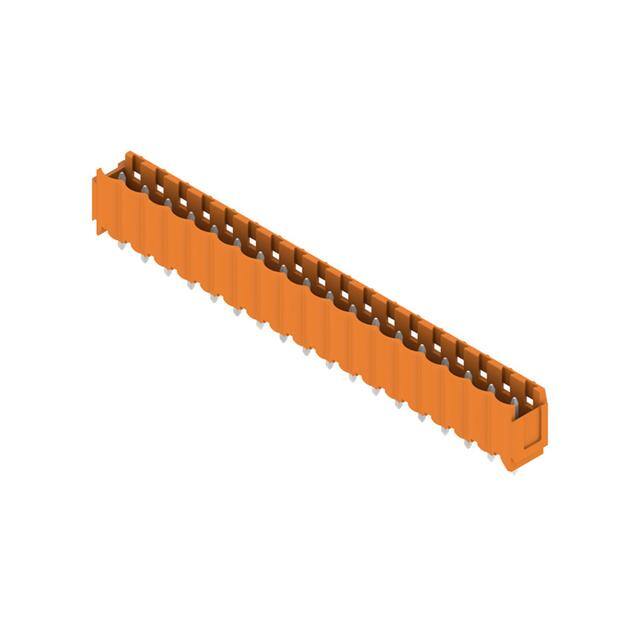

    SL 5.00/180B3.2SN OR 系列:PCB 插接连接器
    SL 5.00/180B3.2SN OR 是一款用于印刷电路板(PCB)连接系统的插接式连接器,属于公头类型,采用焊接方式固定。该系列具有多种规格可选,适用于不同的应用需求。此产品主要提供 5.00 mm 的标准间距选择,且具有 180° 出线角度设计。其广泛应用于需要高可靠性和良好电气性能的工业设备、自动化控制、通信设备及消费电子等领域。

    技术参数


    | 参数类别 | 具体数值 |

    | 连接类型 | PCB 插接连接器 |
    | 触点配置 | 公头 |
    | 安装方式 | 焊接 |
    | 间距 | 5.00 mm |
    | 插针长度 | 3.2 mm |
    | 极数 | 18 极 |
    | 弯曲角度 | 180° |
    | 材料 | 绝缘材料为 PBT |
    | 颜色 | 橙色(RAL 2000 相似) |
    | 工作温度范围 | -25°C 至 100°C |
    | 储存温度范围 | -25°C 至 55°C |
    | 绝缘电阻 | ≥1 MΩ |
    | 额定电流 | 最小值 18 A,最大值 14.5 A(@20°C) |
    最小值 15 A,最大值 12 A(@40°C) |
    | 额定电压 | 250 V(过电压等级 III/3) |
    | 冲击耐压 | 4 kV(过电压等级 III/3) |
    | 短时耐电流 | 120 A,持续 3 秒 |

    产品特点和优势


    1. 高可靠性:采用优质的绝缘材料(PBT),具备 UL 94 V-0 燃烧等级,确保产品在恶劣环境下的稳定性。
    2. 宽温范围:能够在 -25°C 至 100°C 的工作温度范围内稳定运行。
    3. 易于安装:焊针长度适中,便于精确安装;可通过颜色编码提高辨识度,简化生产线操作。
    4. 多样化配置:提供从 2 到 24 极的不同型号选择,满足各种应用场景需求。
    5. 安全设计:符合 DIN VDE 0470 标准,能够有效防止手指触碰带电部分,提供额外安全保障。

    应用案例和使用建议


    应用场景:
    - 工业自动化设备:如机器人手臂控制模块。
    - 通信设备:交换机背板、服务器模块间连接。
    - 消费电子产品:智能家电内部 PCB 板之间的连接。
    使用建议:
    - 在高温环境下使用时,需注意散热设计以避免超出允许的工作温度上限。
    - 对于需要频繁插拔的应用场合,建议增加防护措施减少机械磨损。
    - 如需更高额定电流的产品,可以选择更多极数的连接器组合使用。

    兼容性和支持


    SL 5.00/180B3.2SN OR 系列与市场上主流 PCB 板材高度兼容,适用于多种品牌的设计。此外,制造商提供详尽的技术文档和支持服务,包括 CAD 文件下载、安装指南以及售后维修咨询等,帮助客户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查焊接质量,确保焊锡完全润湿焊点。 |
    | 接触电阻过高 | 清洁触点表面,必要时重新镀锡处理。 |
    | 温度过高导致连接失效 | 调整散热方案,确保周围环境温度正常。 |

    总结和推荐


    SL 5.00/180B3.2SN OR 系列以其出色的电气性能、稳定的工作表现以及广泛的适用性成为工业和消费类电子产品设计的理想选择。尤其适合对空间利用率和安全性要求较高的场景。总体而言,该系列产品具备较强的市场竞争力和技术优势,强烈推荐给需要高性能 PCB 连接解决方案的用户。
    最终评分:9/10
    推荐指数:★★★★★

1581940000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装
