1701820000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1701820000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1701820000

1701820000概述

    #

    产品简介

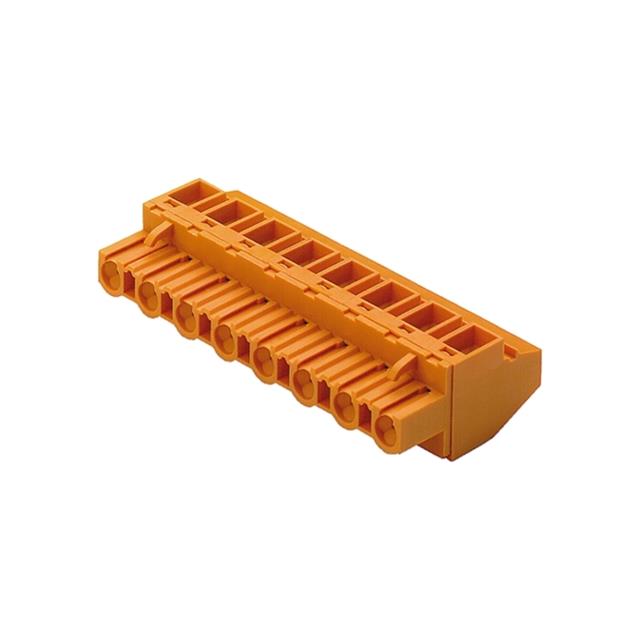

    BLZ 7.50/90是一种用于PCB(印刷电路板)的插件连接器,属于插座连接器类别。它采用拉紧式接触连接技术,特别适用于需要高可靠性和稳定性的应用场合。该连接器适用于多种工业领域,如自动化控制系统、通信设备、机械制造以及各类电子装置等。

    技术参数


    系统参数
    - 连接方式:拉紧式
    - 导线方向:90°
    - 接触间距:7.50mm
    - 插针数量:5
    - 额定电压(II/2污染等级):800V
    - 额定电流(20°C):13A
    - 绝缘材料:PBT
    - 颜色:橙色
    - 螺丝刀尺寸:0.6 x 3.5 mm
    - 最小扭力:0.4 Nm
    - 最大扭力:0.5 Nm
    电气特性
    - 导体连接范围:0.13 mm²至3.31 mm²
    - AWG导体规格:26至12
    - 连接器材料:铜合金
    - 电击防护等级:符合DIN VDE 0470标准,防手指触电
    其他参数
    - 剥线长度:7 mm
    - L1尺寸:30 mm (1.181英寸)
    - 防火等级:UL 94 V-0
    - CTI值:≥200

    产品特点和优势


    BLZ 7.50/90连接器具备以下显著特点:
    - 高可靠性:采用拉紧式连接技术,确保连接的稳定性。
    - 广泛适用性:支持各种导线规格,适应不同应用场景。
    - 安全性:符合DIN VDE 0470标准,安全可靠。
    - 耐用性:采用高品质绝缘材料PBT,具有优良的耐热和阻燃性能。
    - 兼容性强:可与多种型号的导线配合使用,方便安装和维护。

    应用案例和使用建议


    应用案例
    - 在自动化控制系统中,BLZ 7.50/90连接器用于连接传感器和执行器,确保系统正常运行。
    - 在通信设备中,该连接器可用于连接不同的信号线路,提高系统的可靠性。
    使用建议
    - 在安装过程中,严格按照指定的扭力范围进行紧固操作,以避免因过度紧固导致的损坏。
    - 建议定期检查连接器的连接状态,确保其始终处于良好的工作状态。

    兼容性和支持


    BLZ 7.50/90连接器具有广泛的兼容性,可以与不同型号的导线配套使用。厂商提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接不稳定
    - 解决办法:重新校准螺丝刀扭力,确保连接稳固。

    2. 导线无法插入
    - 解决办法:检查导线的直径是否在规定的范围内,如果超出范围则更换合适的导线。

    总结和推荐


    总体而言,BLZ 7.50/90连接器是一款高性能、高可靠性的PCB连接器,适用于多种工业应用场景。其独特的设计和优异的电气性能使其在市场上具有很强的竞争力。我们强烈推荐使用该产品以满足您的连接需求。

1701820000参数

参数
长*宽*高 37.5mm(长度)*26.8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1701820000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1701820000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1701820000 1701820000数据手册

1701820000封装设计

查看详情并下载
Symbol
Footprint
3D Model
