1629050000

厂牌: WEIDMüLLER

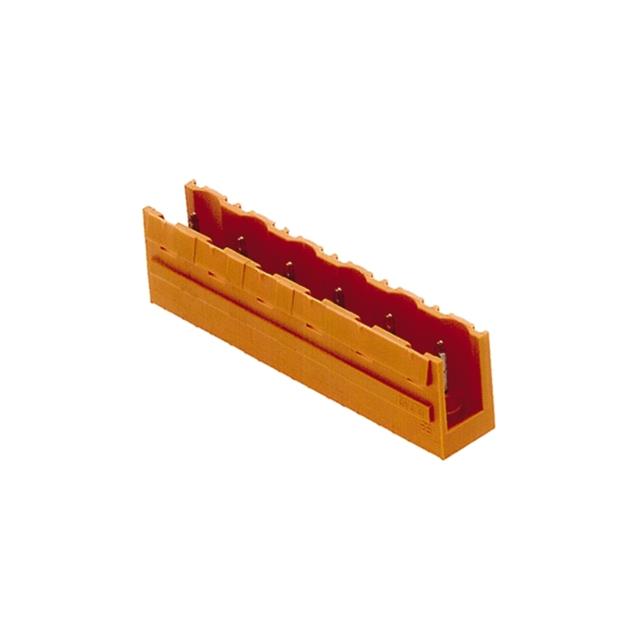

产品描述: TERM BLOCK HDR 5POS VERT 7.5MM
供应商型号: Q-BN-1629050000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1629050000

1629050000概述


    产品简介


    产品概述
    OMNIMATE Signal 系列BL/SL 7.50是一款由Weidmüller Interface GmbH & Co. KG公司设计和制造的高品质PCB插件连接器。该产品专为需要高可靠性和稳定性的应用场合设计,广泛应用于工业控制、驱动系统、楼宇自动化及各类电气设备中。
    主要功能
    - 高电压、大电流的电气连接
    - 模块化设计便于安装和维护
    - 提供多种颜色选择,便于识别和编码
    应用领域
    - 工业自动化控制
    - 驱动和运动控制系统
    - 建筑自动化系统
    - 各类电气设备

    技术参数


    | 参数 | 规格 |

    | 类型 | PCB插件连接器,直出方向 |
    | 插针长度 | 3.2mm |
    | 极数 | 5 |
    | 针距(间距) | 7.5mm |
    | 绝缘材料 | PBT |
    | 颜色 | 橙色 |
    | 温度范围(存储) | -25°C ~ 55°C |
    | 工作温度范围 | -50°C ~ 100°C |
    | 额定电压(IEC标准) | 800V |
    | 额定电压(UL标准) | 300V |
    | 额定电流(IEC标准) | 18.5A(1极),17A(多极) |
    | 额定电流(UL标准) | 15A(1极),10A(多极) |
    | 防护等级(手指安全) | 符合DIN VDE 57106 |

    产品特点和优势


    1. 优化设计:直出方向的插针长度设计优化了波峰焊接工艺流程。
    2. 空间利用:针头提供空间用于贴标签,且可以编码以区分不同的电路。
    3. 可靠性高:通过多种国际标准认证,确保在极端环境下的稳定运行。
    4. 操作简便:支持多种组装方式,方便在不同应用场景中快速安装。
    5. 易于辨识:多种颜色可供选择,便于区分不同的电路连接。

    应用案例和使用建议


    应用场景
    - 工业自动化生产线
    - 配电柜内部线路连接
    - 各类机械设备控制面板
    使用建议
    - 在进行波峰焊时,严格按照制造商推荐的焊接曲线进行操作,避免过高的焊接温度导致材料损坏。
    - 保持良好的散热措施,确保在高温环境下也能正常工作。
    - 定期检查连接器的接触状况,确保电气连接的可靠性和稳定性。

    兼容性和支持


    该产品可与同系列的其他组件配合使用,如BLZ 7.50/05/180B等,形成完整的电气连接系统。制造商Weidmüller Interface GmbH & Co. KG提供了详尽的技术文档和售后服务,包括在线配置工具、配件选购及现场技术支持等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头不易插入 | 检查插头和插座是否有异物阻挡 |
    | 连接松动 | 确认螺丝拧紧至规定扭矩 |
    | 温度过高 | 检查散热系统是否工作正常 |

    总结和推荐


    OMNIMATE Signal 系列BL/SL 7.50连接器凭借其优良的设计和卓越的性能,在工业应用中展现出色的表现。其强大的电气特性和广泛的适用性使其成为各种复杂电气系统的理想选择。如果您正在寻找一款可靠的连接解决方案,这款产品无疑值得考虑。
    总之,OMNIMATE Signal 系列BL/SL 7.50连接器是工业自动化领域中的首选之一,强烈推荐给需要高可靠性和高性能的用户。

1629050000参数

参数
长*宽*高 37.3mm(长度)*8.5mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

1629050000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1629050000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1629050000 1629050000数据手册

1629050000封装设计

查看详情并下载
Symbol
Footprint
3D Model
