1725240000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1725240000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1725240000

1725240000概述

    电子元器件产品技术手册
    本文档介绍了Weidmüller Interface GmbH & Co. KG公司生产的OMNIMATE Signal系列BL/SL 5.08电子元器件,这是一款适用于电路连接的PCB插件型公接头。以下是对其详细的技术手册内容整理。

    1. 产品简介

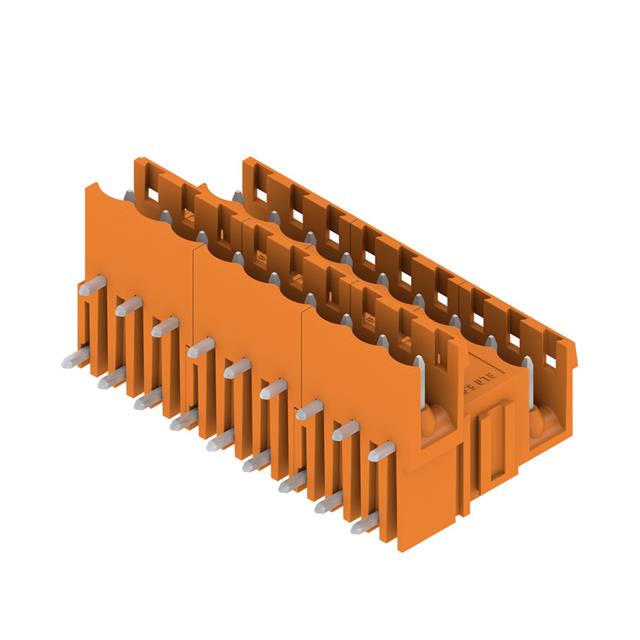

    OMNIMATE Signal系列BL/SL 5.08是一款多功能PCB插件型公接头,主要用于电子电路连接。该接头拥有18个触点,支持直角(90°)出线方向,采用锡镀层且带有可标识的空间,便于应用中的布线管理。此产品广泛应用于工业自动化、楼宇控制及各种电气控制系统中。

    2. 技术参数


    - 基本规格
    - 类型:SLD 5.08V/18/90 3.2 SN OR BX
    - 订购号:1725240000
    - 重量:17克
    - 色彩:橙色
    - 电气特性
    - 额定电流:20℃时17A,40℃时15A
    - 额定电压:污染等级II/2时400V;污染等级III/2时320V;污染等级III/3时250V
    - 冲击电压等级:污染等级II/2时4kV;污染等级III/2时4kV;污染等级III/3时4kV
    - 机械参数
    - 插拔寿命:25次
    - 焊接针长:3.2毫米
    - 接触材料:铜锡合金
    - 储存温度范围:-25°C至55°C
    - 工作温度范围:-50°C至100°C

    3. 产品特点和优势


    - 空间优化设计:焊针长度经过优化,适用于波峰焊接工艺。
    - 易于标识:每个接头都预留了标识空间,便于标识和管理。
    - 高可靠性:经过多次测试验证的连接系统,确保稳定可靠的工作。
    - 灵活性:支持多种安装方式和接线方向,满足不同应用需求。

    4. 应用案例和使用建议


    此产品适用于各种工业自动化控制系统,如电力分配系统、机器控制面板等。使用建议如下:
    - 在进行波峰焊接前,确保焊接区域清洁无污。
    - 定期检查接头的连接状态,确保良好的电接触。
    - 使用正确的工具和方法进行拆装,避免损坏接头。

    5. 兼容性和支持


    该产品支持与Weidmüller其他电子元件配套使用,例如BLZP系列的母接头。此外,Weidmüller提供了详尽的技术支持和售后服务,包括安装指导、故障排除等。

    6. 常见问题与解决方案


    - 问题1:接头接触不良。
    - 解决方案:检查焊接质量和连接部位的清洁度,重新焊接并清理表面。
    - 问题2:接头过热。
    - 解决方案:确认使用的电流不超过额定值,并检查散热措施是否到位。
    - 问题3:标签不易粘附。
    - 解决方案:选择适合的标签材料和粘合剂,必要时可以使用特殊处理以增强粘性。

    7. 总结和推荐


    OMNIMATE Signal系列BL/SL 5.08以其优良的电气性能和可靠的机械结构,在各类电子控制系统中表现出色。对于需要高性能连接器的应用场合,推荐选用该系列产品。其易于标识、安装简便的特点,使其成为许多工程项目的理想选择。
    通过以上技术手册内容的解析,我们了解到OMNIMATE Signal系列BL/SL 5.08是一款高性能的PCB插件型公接头,具有优秀的电气和机械特性,广泛应用于各类电气控制系统。希望本篇文章能够帮助您更好地了解和使用该产品。

1725240000参数

参数
长*宽*高 22.16mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
