1945100000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1945100000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1945100000

1945100000概述


    产品简介

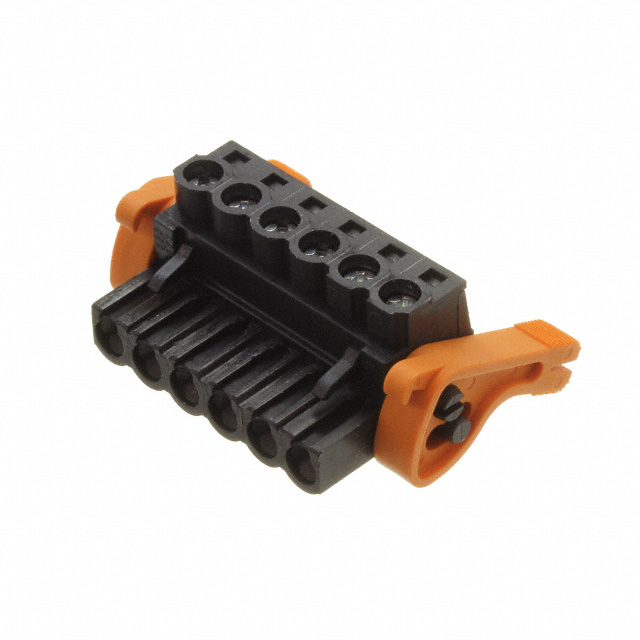

    BLZP 5.08HC/06/180LR SN BK BX 连接器
    BLZP 5.08HC/06/180LR SN BK BX 是由 Weidmüller Interface GmbH & Co. KG 生产的一款高电流母插头连接器。该连接器具有直角(180°)出线方向,适用于电线的可靠连接。该连接器的设计包括标签空间和编码功能,确保安全且易于识别。此外,它还配备了可锁定的夹紧轭系统,确保在安装和拆卸过程中具有良好的机械稳定性。此款连接器被广泛应用于各种工业自动化系统、配电柜和其他需要稳定可靠的电源连接的应用场合。

    技术参数


    - 工作电压:
    - IEC: 400 V
    - UL: 300 V
    - 工作电流:
    - IEC: 23 A (20°C)
    - UL: 20 A (20°C)
    - 额定截面积范围: 0.13 mm² - 4 mm²
    - 导线横截面积:
    - 固体: 0.2 mm² - 4 mm²
    - 绞合: 0.2 mm² - 4 mm²
    - 电线AWG规格:
    - 最小值: AWG 30
    - 最大值: AWG 12
    - 尺寸:
    - 长度: 40.28 mm (1.586英寸)
    - 宽度: 29.6 mm (1.165英寸)
    - 高度: 14.6 mm (0.575英寸)
    - 净重量: 11.74 g
    - 材料:
    - 绝缘材料: PBT(黑色)
    - 接触材料: Cu合金,表面镀锡
    - 工作温度范围:
    - 储存温度: -40°C 至 +70°C
    - 工作温度: -50°C 至 +100°C
    - 防护等级:
    - IP20 插入时
    - IP10 未插入时

    产品特点和优势


    1. 高电流承载能力: 具有高达23 A的额定电流,使其成为大功率应用的理想选择。
    2. 直角出线方向: 便于紧凑布局,减少空间占用。
    3. 安全的机械设计: 采用自锁夹紧轭系统,确保在振动等恶劣环境下也能保持稳定连接。
    4. 便于标识和编码: 提供标签空间和编码功能,方便设备管理和维护。
    5. 耐久性强: 经过多次插拔测试(高达25次),确保长期可靠性。
    6. 防护等级高: 达到IP20标准,防止异物进入。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统
    - 分布式控制系统
    - 电力分配装置
    使用建议:
    1. 正确使用绝缘工具: 在进行电缆端子制作时,应使用符合规定的压接工具以确保正确的连接。
    2. 注意电缆规范: 使用符合额定截面积要求的电缆,以保证最佳性能和安全性。
    3. 定期检查: 在恶劣环境中定期检查连接器的连接状态,以避免因松动导致的故障。

    兼容性和支持


    兼容性:
    - 该连接器与其他相同规格的Weidmüller连接器相兼容,可以方便地与其他设备配套使用。
    - 支持的认证机构包括UL、CSA和RoHS,确保在全球范围内广泛适用。
    厂商支持:
    - Weidmüller提供详细的技术支持和维护服务,包括在线文档、培训课程和定制化的技术支持方案。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接不稳定 | 确保按照说明书正确拧紧螺钉,使用适当的扭矩值。 |
    | 插头损坏 | 检查是否正确选择了符合规范的电缆和端子。如有必要,请联系技术支持。 |
    | 标签丢失 | 根据产品型号重新订购备用标签。 |

    总结和推荐



    总结

    :
    BLZP 5.08HC/06/180LR SN BK BX 是一款高性能的高电流母插头连接器,具有多种优越的功能和特性。其高电流承载能力和稳定的机械设计使其适用于各种严苛的工作环境,同时具备易标识和编码的特点,使得维护管理更加简便。
    推荐:
    对于需要高电流承载能力和稳定连接的工业应用,强烈推荐使用BLZP 5.08HC/06/180LR SN BK BX。这款连接器不仅满足了基本的功能需求,还提供了丰富的附加功能,非常适合复杂多变的工业现场。

1945100000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1945100000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1945100000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1945100000 1945100000数据手册
