首页  >  产品百科  >  1837640000

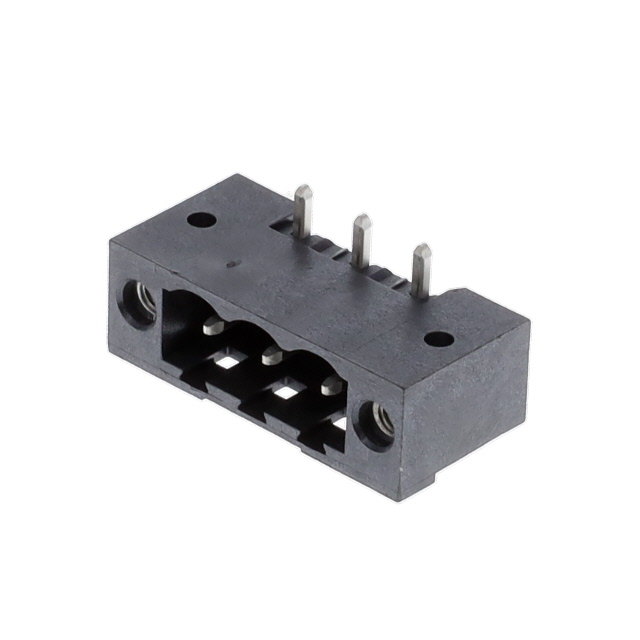

1837640000

厂牌: WEIDMüLLER
产品描述: Conn Shrouded Header (4 Sides) HDR 3 POS 5.08mm Solder RA Thru-Hole Box
供应商型号: Q-BN-1837640000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1837640000

1837640000概述

    电子元器件产品技术手册:OMNIMATE Signal系列BL/SL 5.08

    产品简介


    OMNIMATE Signal 系列 BL/SL 5.08 是一款由 Weidmüller Interface GmbH & Co. KG 生产的高性能 PCB 插件连接器,具有强大的电气特性和广泛的适用性。该产品适用于工业自动化、机械设备、能源管理及各类电子控制系统的电路板连接,特别适合需要高电流传输的应用场合。

    技术参数


    - 连接类型: 板上连接,支持插针插入
    - 安装方式: 通孔/表面贴装焊接连接
    - 间距: 5.08 mm
    - 引脚数: 3个
    - 引脚长度: 3.2 mm
    - 绝缘材料: LCP GF,颜色为黑色
    - 接触材料: 镀锡铜镁合金
    - 温度范围: 工作温度 -50°C 至 100°C,储存温度 -25°C 至 55°C
    - 额定电流:
    - 最小引脚数时:27.5 A(20°C),24 A(40°C)
    - 最大引脚数时:19 A(20°C),16.5 A(40°C)
    - 额定电压:
    - 污染等级II/2:400 V
    - 污染等级III/2:320 V
    - 污染等级III/3:250 V
    - 冲击电压等级:
    - 污染等级II/2:4 kV
    - 污染等级III/2:4 kV
    - 污染等级III/3:4 kV
    - 包装: 采用盒装或带式包装,适用于自动装配

    产品特点和优势


    1. 高温稳定性: 高温焊点设计,适应于回流焊和波峰焊工艺,确保长期可靠性。
    2. 高载流能力: 最大电流传输能力高达27.5 A,能满足各类工业设备的电力需求。
    3. 多种认证: 符合IEC, CSA, UL等多个国际标准认证,确保产品安全可靠。
    4. 易于编码: 具备标记和编码空间,便于用户区分和标识。

    应用案例和使用建议


    该产品广泛应用于各种工业设备中,如机械臂控制系统、变频器、太阳能逆变器等。例如,在机械臂控制系统中,可以利用其高电流传输能力和可靠的温度稳定性来保证系统的稳定运行。使用建议包括:
    - 焊接温度曲线: 根据手册推荐的回流焊和波峰焊曲线进行焊接,确保焊点质量。
    - 考虑PCB设计: 根据实际应用选择合适的PCB厚度和层数,以提高焊接效果。

    兼容性和支持


    该产品可与各种符合标准的PCB和焊接设备兼容。制造商提供详细的技术支持文档和焊接工艺指导,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    - Q: 如何避免焊接过程中出现冷焊?
    - A: 确保焊接过程遵循推荐的焊接曲线,控制加热和冷却速率,保持焊接时间适宜。
    - Q: 焊接过程中如何防止氧化?
    - A: 在焊接前使用适当的助焊剂,并确保焊接环境无湿气,防止氧化现象发生。

    总结和推荐


    OMNIMATE Signal 系列 BL/SL 5.08 是一款在工业应用中表现出色的高可靠性连接器。它具备出色的电流传输能力、高温稳定性以及多种国际认证,非常适合用于高要求的工业控制和电力传输场合。推荐使用本产品以确保设备的高效稳定运行。

1837640000参数

参数
长*宽*高 25.4mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1837640000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1837640000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1837640000 1837640000数据手册

1837640000封装设计

查看详情并下载
Symbol
Footprint
3D Model
