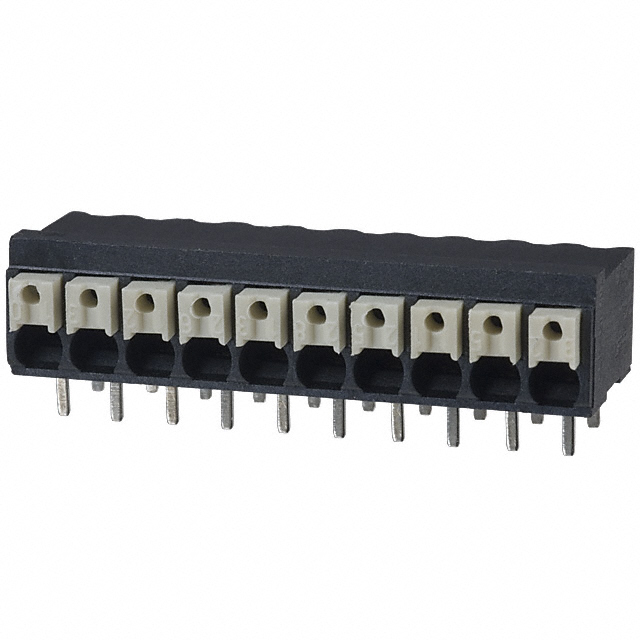

1824500000

产品分类: 接线板-线至板
厂牌: WEIDMüLLER
产品描述: Conn Spring Cage 10 POS 3.5mm Solder RA Thru-Hole 12A Tube
供应商型号: 470-1824500000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线板-线至板 1824500000

1824500000概述


    产品简介


    LSF-SMT 3.5/90是一款用于印刷电路板(PCB)连接的终端产品,采用Push In弹簧连接方式,适用于自动化生产线中的回流焊接工艺。这种连接器特别适合于高密度布线的场合,能够有效提高电子设备的集成度和可靠性。LSF-SMT 3.5/90系列具有多种型号,可以满足不同数量触点的需求,适用于各种工业控制设备、通信设备、电源管理系统等领域。

    技术参数


    - 型号: LSF-SMT 3.5/10/90 3.5SW
    - 版本: PCB终端,Push In弹簧连接,Reflow焊接连接
    - 夹持范围: 最大1.5mm²
    - 间距: 3.50mm
    - 触点数: 10个
    - 出线方向: 90°
    - 电气安全: 符合DIN VDE 0470标准,IP 20防护等级
    - 接触材料: 铜合金,表面镀锡
    - 存储温度: -25°C至+55°C
    - 短时耐受电流: 3 x 1秒内承受80A电流
    - 认证: 符合CSA和UL标准

    产品特点和优势


    - 高密度连接: 支持最多24个触点,实现极高的连接密度。
    - 可靠性强: 采用Push In弹簧连接技术,确保长期稳定的电气性能。
    - 易用性: 允许直接插入导线而无需剥线工具,简化安装过程。
    - 环境适应性强: 工作温度范围宽,且具备良好的防火性能。
    - 广泛的应用范围: 适用于各种工业控制设备及通信系统。

    应用案例和使用建议


    LSF-SMT 3.5/90在多种工业控制设备和通信系统中得到广泛应用。例如,在工业自动化设备中,该连接器可用于信号传输;在电源管理系统中,可用于高电流电力传输。为确保最佳使用效果,建议在选择导线时考虑导线截面尺寸,并根据具体应用场景调整连接器的布置方式。

    兼容性和支持


    - 兼容性: 该系列产品具有广泛的兼容性,可与其他标准的PCB连接器系统兼容。
    - 技术支持: 厂商提供详尽的技术文档和用户手册,确保客户在安装和使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题: 插入导线时出现接触不良。
    - 解决方案: 检查导线截面是否符合要求,确认导线插入深度是否正确。
    - 问题: 连接器接触电阻异常高。
    - 解决方案: 确认导线端部是否已经完全插入并紧固,必要时更换新的连接器。

    总结和推荐


    LSF-SMT 3.5/90系列连接器凭借其高密度连接、可靠的电气性能以及宽广的工作温度范围,成为一种极具吸引力的选择。它不仅适用于工业自动化设备,还适用于通信系统和电源管理系统等领域的高密度布线需求。对于需要高性能、可靠连接的场合,推荐选用此系列连接器。

1824500000参数

参数
长*宽*高 35.7mm(长度)*14.3mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 管装

1824500000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1824500000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-线至板 WEIDMüLLER 1824500000 1824500000数据手册

1824500000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2325 ¥ 44.2146
10+ $ 3.091 ¥ 26.119
30+ $ 3.069 ¥ 25.4615
105+ $ 2.754 ¥ 23.2713
255+ $ 2.538 ¥ 21.4461
510+ $ 2.4192 ¥ 20.4422
库存: 171
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.21
